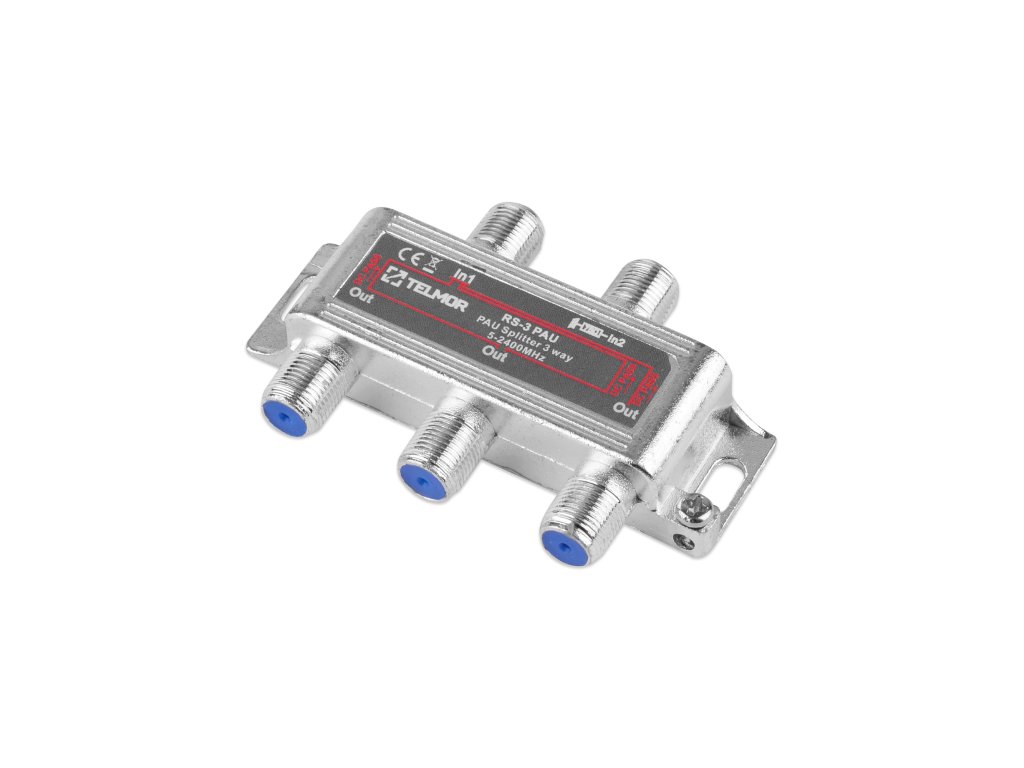

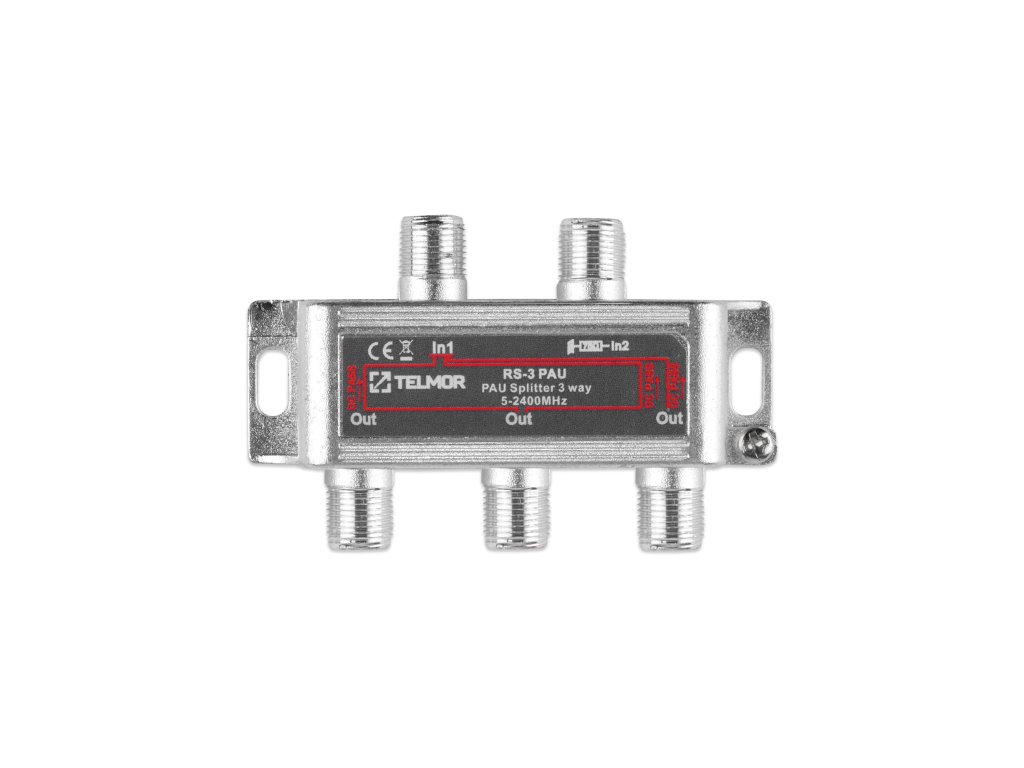

RS-3 PAU ROZBOČOVAČ 3X 2,4G TELMOR

Podrobný popis

----------
Vlastnosti
----------
• Vnútorné odbočovače a rozbočovače TELMOR série RS/RSQ a TS/TSQ sa používajú v koncentrických distribučných sieťach SAT-IF pracujúcich so signálmi DVB-S/S2 (QPSK, 8PSK) a/alebo so signálmi digitálnej pozemnej televízie (COFDM, FM a DAB).
• Všetky výstupy rozbočovača umožňujú prietok prúdu do vstupu a všetky odbočovače umožňujú prietok prúdu cez zbernicu, tj. od výstupu do vstupu.
• Vysoko kvalitné liatinové kryty pokryté medeno-zinkovou zliatinou. Kryty sú spájkované na zabezpečenie vysokej úrovne tienenia.
• Frekvenčný rozsah 5 - 2400 MHz.
• Vysoko kvalitné liate kryty s povlakom z medeno-zinkovej zliatiny.
• Dámske konektory typu F v sériách RS a TS.
• Krimpovacie konektory v sériách RSQ a TSQ.
• Ideálne pre signály DVB-T/T2 a DVB-S2/S2X.
• Prenos prúdu z výstupu do vstupu v rozbočovačoch - max 500 mA.
• Prietok prúdu v zbernici (výstup/vstup) v odbočovačoch.
• EMI - RFl >-120dB.
• Trieda A

----------
Technické údaje
----------
Útlm max. (IN -OUT)
• 5 - 40 MHz: 6,5 dB
• 41 - 470 MHz: 7,6 dB
• 470 - 1350 MHz: 8,5 dB
• 1350-2000 MHz: 10,0 dB
• 2000-2400 MHz: 10,5 dB
Izolácia min. (OUT-OUT)
• 5 - 40 MHz: 18 dB
• 41 - 470 MHz: 21 dB
• 470 - 1350 MHz: 21 dB
• 1350-2000 MHz: 21,0 dB
• 2000-2400 MHz: 20,0 dB
Útlm. nezhody min (IN / OUT)
• 5 - 40 MHz: 10,0 dB
• 41 - 470 MHz: 12,0 dB
• 470 - 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400 MHz: 11,0 dB
Prenos napätia: 24 V/500 mA
Impedancia: 75 Ohm
