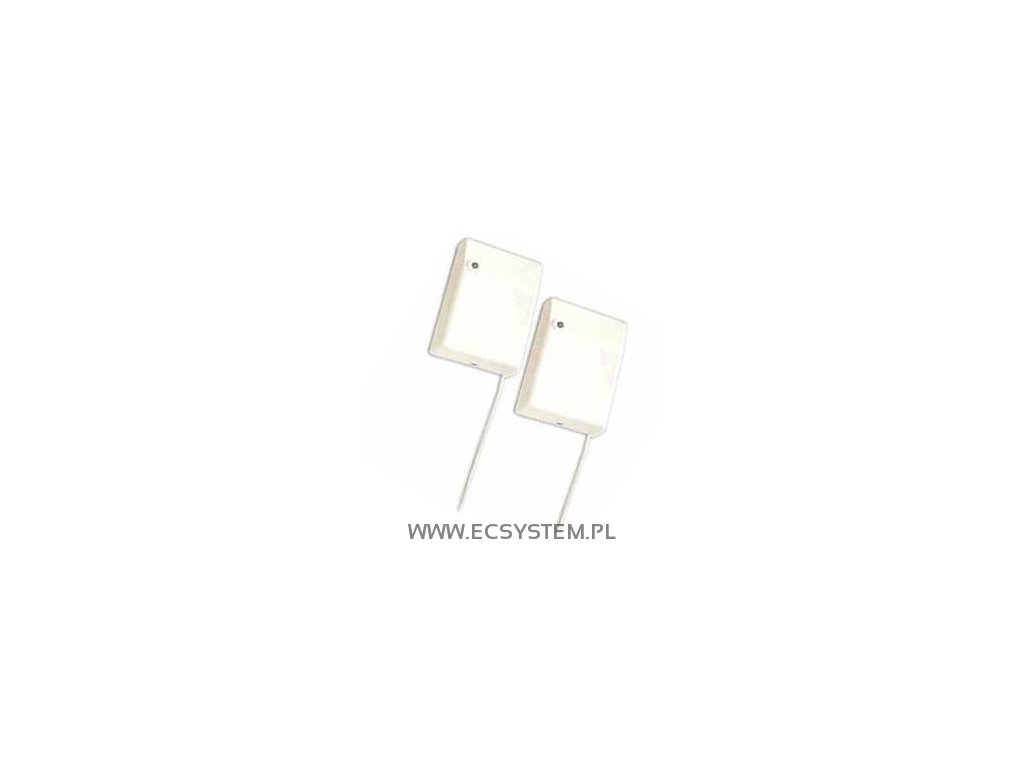

RP501R-het Prijímač doplnkový, Superheterodyna, Elmes

Podrobný popis

Zariadenie je určené na bezdrôtový prenos štvor-kanálových informácií na vzdialenosť do 500 metrov. Používa sa v poplachových systémoch na upozornenie o poplachu alebo stave detektorov, na diaľkové ovládanie, kde je vysielač stacionárny, a tiež tam, kde je požadovaný bezdrôtový prenos štvorbitových informácií. Súprava sa skladá z prijímača a vysielača napájaných z 12V. Vysielač môže byť napájaný z 9V batérie, ktorej stav monitoruje. Súprava môže pracovať v niekoľkých režimoch: v jednom z nich slúži na bezdrôtové prenášanie signálu o poplachu, v inom na prenášanie do prijímača aktuálneho stavu štyroch vstupov vysielača. Súprava umožňuje tiež prácu s kontrolou rádiového spojenia. Prijímač má LED diódu, ktorá signalizuje zapnutie relé a signálový výstup S, ktorého činnosť závisí od zvoleného pracovného režimu súpravy. Ako vysielač, tak aj prijímač sú vybavené proti-sabotážnymi spínačmi signalizujúcimi otvorenie krytu (TAMPER).


ŠPECIFIKÁCIA:

prijímač:
-superheterodynový,
-napájanie 10-15VDC, prúd: 20mA + 20mA na každý zapnutý prevodník,
-štyri výstupy NO/NC (60VA, max 1A, 128V) + výstup S typu OC 1A/60V,
-maximálny počet zapamätaných vysielačov 60,
-rozsah prevádzkových teplôt od -20 do +40°C,
-vonkajšie rozmery: vysielač a prijímač (d/š/v) 94/62/29mm.
