Rozvodný blok 500A O-OR-LZ-8207/500

Podrobný popis

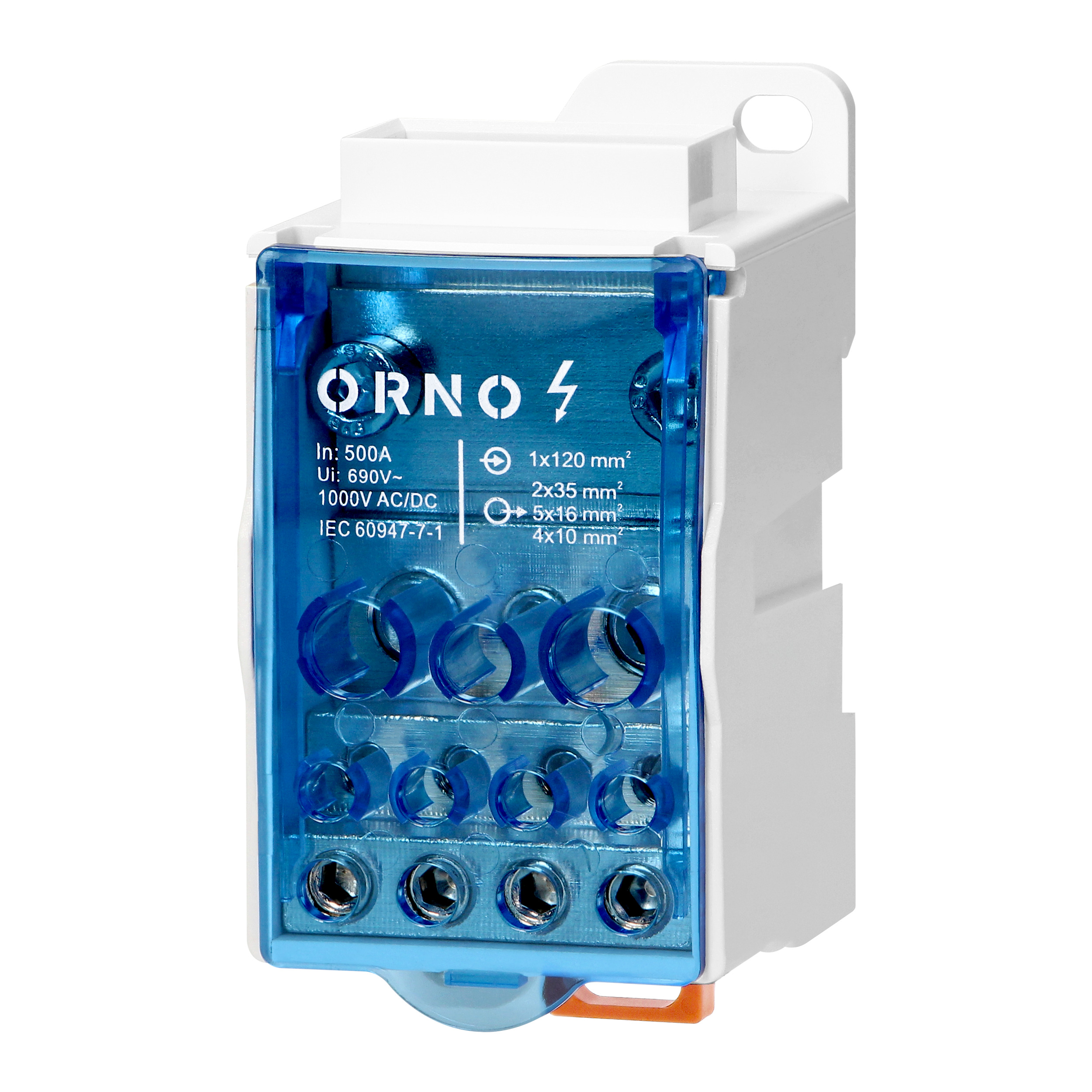

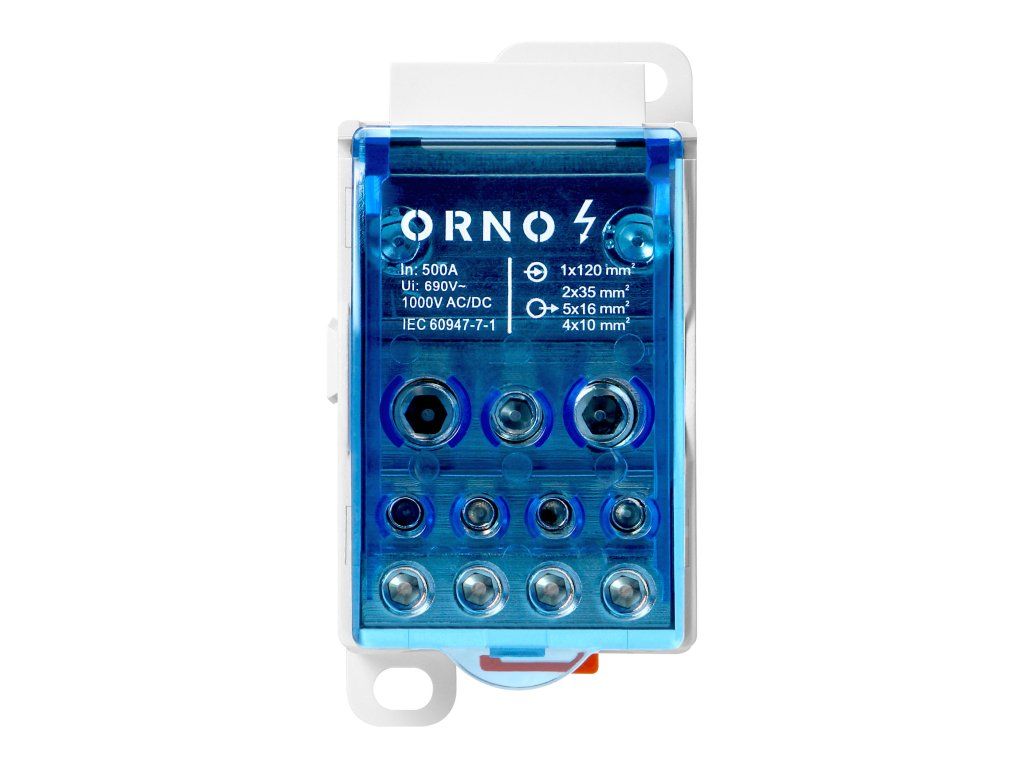

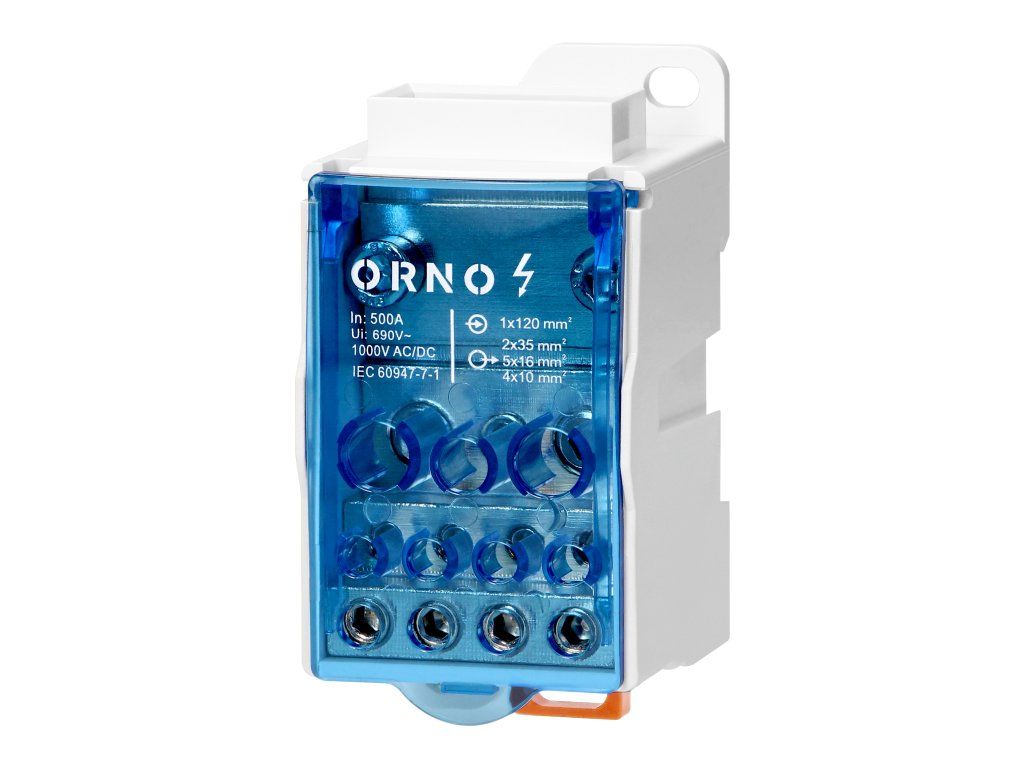

Rozvodný blok 500A O-OR-LZ-8207/500

Rozvodný blok Orno 500A je určený na prehľadné a bezpečné rozdelenie elektrickej energie v rozvádzačoch a priemyselných skrinkách. Je vhodný najmä pre stredne veľké a veľké inštalácie, kde je potrebné spoľahlivo pripojiť vodiče s väčším prierezom a rozdeliť napájanie do viacerých vetiev. Vďaka skrutkovému pripojeniu a montáži na DIN lištu alebo montážnu dosku ponúka praktické a rýchle riešenie pre profesionálne elektroinštalácie.

• Určený pre rozvádzače a priemyselné aplikácie
• Umožňuje prehľadné rozdelenie napájania do viacerých výstupov
• Vhodný na montáž na DIN lištu aj montážnu dosku
• Skrutkové pripojenie pre pevné a spoľahlivé spojenie

Hlavné výhody

Tento rozvodný blok uľahčuje organizáciu káblov a zjednodušuje zapojenie v miestach, kde sa pracuje s vyšším prúdom a viacerými okruhmi. Konštrukcia umožňuje spájať jednotlivé bloky do väčších zostáv, čo je výhodné pri rozširovaní inštalácie alebo pri budovaní zložitejších rozvodov. Priehľadný modrý kryt zároveň pomáha pri vizuálnej kontrole zapojenia a zvyšuje praktickosť pri údržbe.

• Prehľadné a systematické vedenie energie
• Možnosť kombinovania viacerých blokov do zostáv

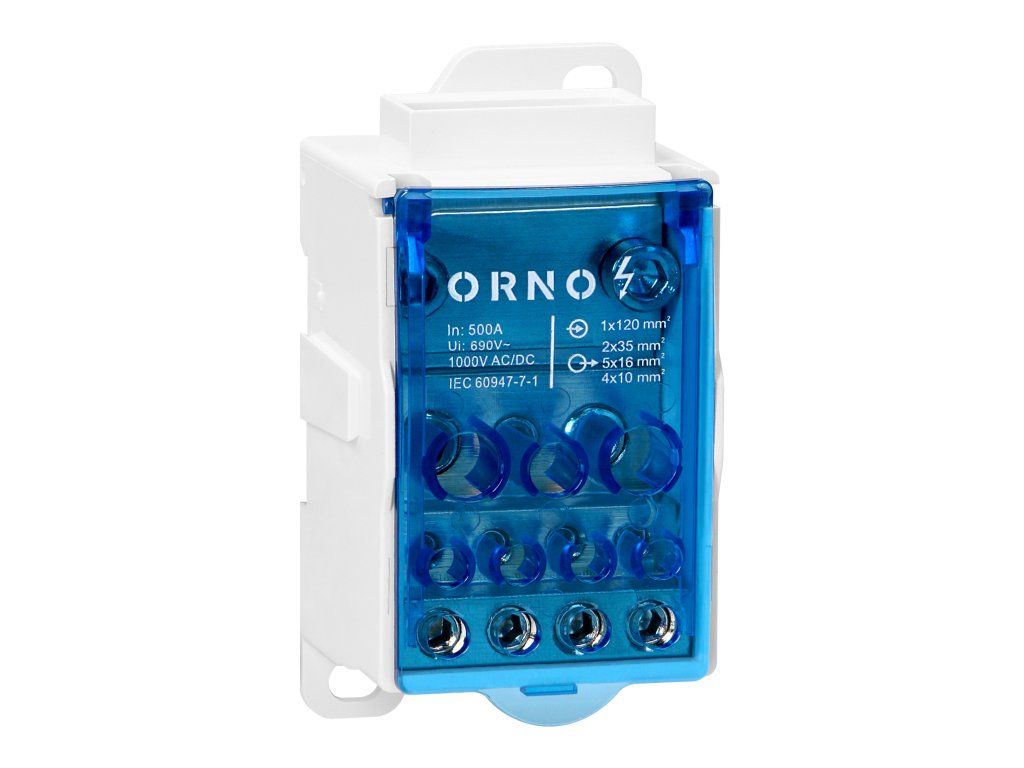

• Priehľadný modrý kryt pre lepšiu kontrolu zapojenia
• Bezpečné riešenie pre profesionálne elektroinštalácie

Použitie

Rozvodný blok 500A sa používa všade tam, kde je potrebné rozdeliť výkon medzi viac výstupov a pracovať s vodičmi rôznych prierezov. Najlepšie sa uplatní v priemyselných rozvádzačoch, technologických zostavách a väčších elektroinštaláciách. Vďaka vysokej prúdovej zaťažiteľnosti je vhodný aj pre náročnejšie rozvodné aplikácie.

• Priemyselné rozvádzače
• Veľké elektrické skrine a kryty
• Rozdelenie napájania do viacerých vetiev
• Inštalácie s vyššími prúdmi a väčšími prierezmi vodičov

Technické parametre

• Počet pólov: 1
• Menovitý prúd: 500 A
• Typ pripojenia: skrutkové

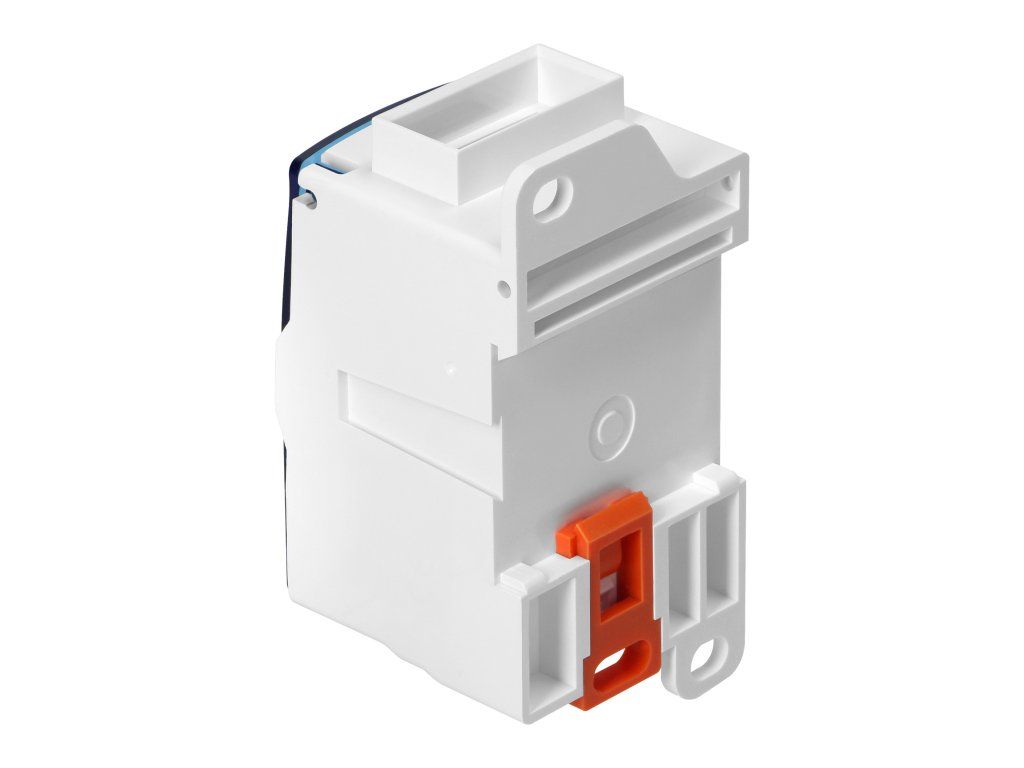

• Spôsob montáže: DIN lišta / skrutkovanie
• Počet vstupov: 1
• Počet výstupov: 11
• Vhodný pre plné vodiče: áno
• Vhodný pre lanové vodiče: áno
• Vhodný pre jemne lanové vodiče: áno
• Vhodný pre jemne lanové vodiče bez dutinky: áno
• Vhodný pre veľmi jemne lanové vodiče: áno
• Vhodný pre veľmi jemne lanové vodiče bez dutinky: áno
• Prerez vodiča, vstup: 8x24x1 mm?
• Prerez vodiča, výstup: 10–25 mm?
• Bezpečný na dotyk: áno
• Výška: 96 mm
• Šírka: 49 mm
• Hĺbka: 50 mm

Normy a spoľahlivosť

Rozvodné bloky ORNO sú navrhnuté pre spoľahlivú prevádzku a zodpovedajú požiadavkám používaným v profesionálnych elektroinštaláciách. Pri správnej montáži pomáhajú vytvoriť bezpečný a prehľadný rozvod energie v súlade s technickými požiadavkami projektu.

• Overené riešenie pre elektroinštalácie s vyšším zaťažením
• Vhodné pre profesionálne použitie v rozvádzačoch
• Praktická voľba pre bezpečný a organizovaný rozvod energie
