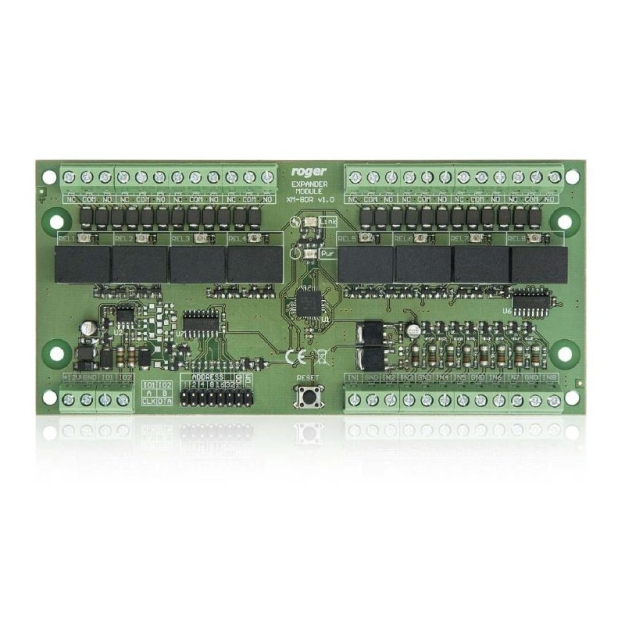

Rozširujúci modul vstupov a výstupov 8/8 pre RACS CLK/DTA Roger XM-8DR-BRD

Roger XM-8DR-BRD je kompaktný rozširujúci modul vstupov a výstupov určený pre zariadenia kompatibilné s komunikačným protokolom RACS CLK/DTA. V praxi pomáha rozšíriť počet signálov v systéme bez potreby meniť hlavný riadiaci prvok. Vďaka 8 vstupom typu NO/NC a 8 reléovým výstupom je vhodný na ovládanie a monitorovanie viacerých prvkov v jednom riešení.

• 8 vstupov NO/NC na pripojenie ovládacích alebo monitorovacích signálov
• 8 reléových výstupov s kontaktom NO/NC, zaťaženie až 1,5 A / 30 V DC
• Komunikácia cez protokol RACS CLK/DTA
• Možnosť použitia aj v autonómnom režime ako reléový modul
• Elektronické prevedenie vhodné na integráciu do profesionálnych systémov

Výhody a použitie

Modul XM-8DR-BRD sa hodí všade tam, kde je potrebné rýchlo a prehľadne rozšíriť počet vstupov a výstupov v existujúcom systéme. V autonómnom režime môže fungovať aj bez pripojenia k nadradenému zariadeniu, pričom výstupy sa ovládajú úrovňou napätia privedenou na vstupné linky. To prináša väčšiu flexibilitu pri návrhu zapojenia a jednoduchšie prispôsobenie konkrétnej aplikácii.

• Rozšírenie systému bez výmeny hlavného kontroléra
• Flexibilné použitie aj v samostatnom režime
• Vhodné pre bezpečnostné a riadiace aplikácie
• Pomáha sústrediť viac signálov do jedného modulu
• Praktické riešenie pre profesionálne inštalácie

Kompatibilita

Produkt je určený pre zariadenia a systémy kompatibilné s protokolom RACS CLK/DTA. Pred montážou odporúčame overiť kompatibilitu s konkrétnym kontrolérom alebo systémom, aby bola zabezpečená správna komunikácia a bezproblémová integrácia.

• Kompatibilný so zariadeniami s protokolom RACS CLK/DTA
• Možné pripojenie k kompatibilnému kontroléru alebo systému
• Možné aj samostatné použitie bez nadradeného zariadenia

Technické parametre

• Napájacie napätie: Menovite 12 V DC, povolený rozsah 10 – 15 V DC
• Odber prúdu: 25 mA + 40 mA na každý zopnutý reléový výstup
• Zaťažiteľnosť relé: 30 V DC / 1,5 A
• Vstupné linky: Dvojstavové vstupy NO/NC, interne polarizované na plus napájania cez odpor 5,6 k?, prepínací prah približne 3 V
• Maximálna vzdialenosť: Medzi kontrolérom a modulom XM-8DR: 150 m
• Klimatická trieda podľa EN 50131-1: Trieda IV
• Certifikácia: CE
• Relatívna vlhkosť: 10 – 95 % bez kondenzácie
• Prevádzková teplota: -25 °C až +60 °C
• Rozmery: 72 × 155 mm
• Hmotnosť: 115 g
• Napájacie napätie modulu XM-8DR-BRD: Menovite 12 V DC, povolený rozsah 10 – 15 V DC
• SKUs: 29510
• Model: 29510
• Požiadavky pre triedu ATS: Trieda 5 podľa normy EN 50136
• Maximálna vzdialenosť medzi kontrolérom a modulom XM-8DR: max.
• Menovité napätie: 30 V DC
• Prúd: 1,5 A
• Trieda ochrany: I
