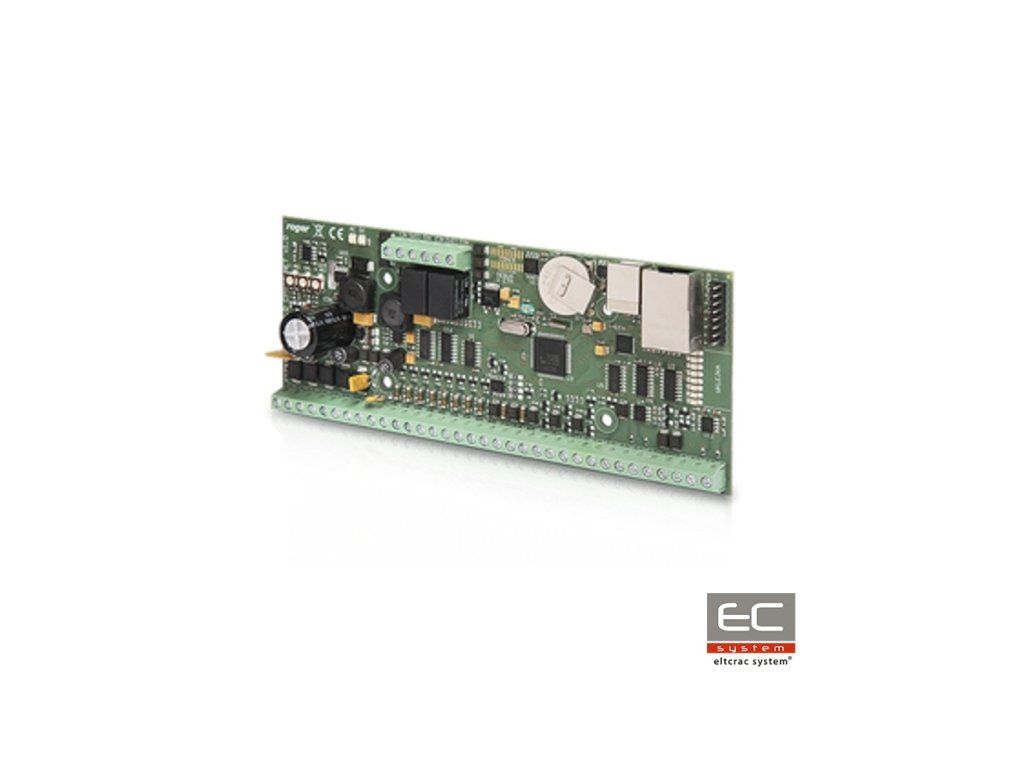

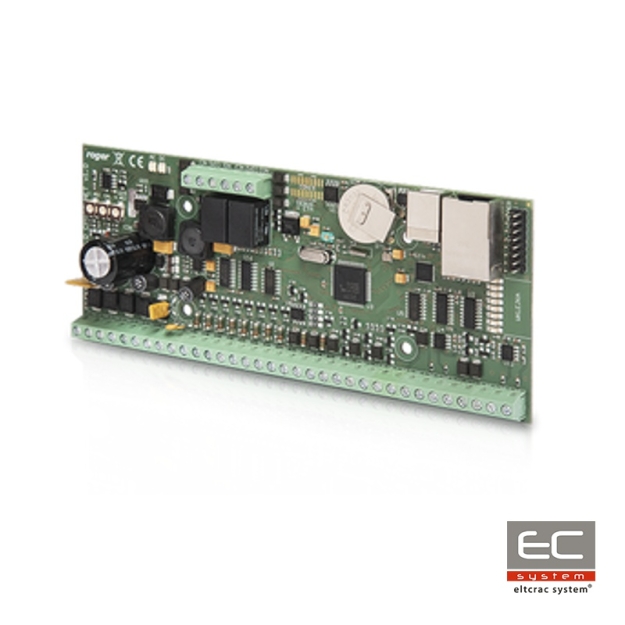

Roger MC16-SVC servisný prístupový kontrolér EC-25254

Podrobný popis

Roger MC16-SVC servisný prístupový kontrolér

Roger MC16-SVC je servisný prístupový kontrolér určený na dočasnú náhradu, testovanie aj demonštračné použitie v systémoch radu MC16. Vďaka hardvérovej kompatibilite s kontrolérmi MC16 a dodaným servisným licenciám je vhodný ako náhradné zariadenie, servisný modul aj prezentačné riešenie pre integrátorov a technikov.

• určený na servisné, demonštračné a náhradné použitie
• hardvérovo kompatibilný s radom MC16
• súčasťou sú servisné licencie
• vhodný na servis, testovanie aj prezentácie

Prevádzkové režimy

Zariadenie možno nakonfigurovať ako kontrolér pre 16 priechodov, kontrolér pre 64 skriniek alebo ako výťahový kontrolér pre 64 poschodí. Nový kus je z výroby nastavený na režim MC16-PAC-16. Na zmenu režimu je potrebné použiť príslušnú servisnú licenciu a podľa potreby nahrať správnu verziu softvéru.

• režim pre 16 priechodov (MC16-PAC-16)
• režim pre 64 skriniek (MC16-LRC-64)
• výťahový režim pre 64 poschodí (MC16-EVC-64)
• z výroby nastavený na MC16-PAC-16

Servisné a demonštračné použitie

V servisnom režime pracuje kontrolér maximálne 10 dní od počiatočného dátumu nastaveného inštalátorom. Po uplynutí tejto doby sa bežná prevádzka preruší a zariadenie možno znovu spustiť nastavením nového počiatočného dátumu. Prevádzku je možné týmto spôsobom opakovane predlžovať. K dispozícii je aj demonštračný režim bez časového obmedzenia, ktorý bežne funguje v čase od 6:00 do 22:00.

• servisná prevádzka až na 10 dní
• opakovateľné predlžovanie servisnej licencie
• možnosť preniesť licenciu z vráteného poškodeného kontroléra
• demonštračný režim bez časového obmedzenia

Kompatibilita

Kontrolér je určený pre systémy kontroly vstupu radu MC16. Dodáva sa ako samostatný elektronický modul, prípadne ako súčasť demonštračných sád DB a PDK.

• systémy radu MC16
• demonštračné sady DB
• demonštračné sady PDK
• samostatný elektronický modul

Technické parametre

• Napájanie: Menovite 18 V AC, povolený rozsah 17–22 V AC; menovite 12 V DC, povolený rozsah 10–15 V DC; menovite 24 V DC, povolený rozsah 22–26 V DC
• Priemerný odber prúdu: 100 mA pri napájaní 18 V AC (bez zaťaženia výstupov AUX/TML)
• Vstupy: 8 parametrických vstupov (IN1–IN8)
• Vnútorné zapojenie vstupov: Vstupy sú interne spojené s kladným pólom napájania cez odpor 5,6 k?
• Prahová úroveň pre línie NO a NC: Približne 3,5 V
• Napájacie výstupy: 2 výstupy: 12 V DC / 0,2 A (TML) a 12 V DC / 1 A (AUX)
• Tranzistorové výstupy: 8 výstupov s otvoreným kolektorom, zaťažiteľnosť 15 V / 150 mA DC; maximálny súbežný prúd všetkých výstupov 3 A DC
• Reléové výstupy: 2 reléové výstupy s jedným kontaktom NO/NC, zaťažiteľnosť 30 V / 1,5 A DC/AC
• Dosah komunikácie: Až 1200 m pre RS485; až 150 m pre RACS CLK/DTA a Wiegand
• Trieda prostredia podľa EN 50133-1: Trieda I, vnútorné podmienky, teplota +5 °C až +40 °C, relatívna vlhkosť 10–95 % (bez kondenzácie)
• Stupeň krytia: IP20
• Rozmery (Š × V × H): 72 × 175 × 30 mm
• Hmotnosť: Približne 200 g
• Prevádzkové režimy: MC16-PAC-16, MC16-LRC-64, MC16-EVC-64
• Doba prevádzky v servisnom režime: Maximálne 10 dní od počiatočného dátumu zadaného na pamäťovú kartu a do konfiguračného súboru
• Demonštračný režim: Bez obmedzenia; štandardná prevádzka je od 6:00 do 22:00, mimo tohto času sa prevádzka prerušuje
• Prenos licencie: Možnosť preniesť licenciu z vráteného poškodeného kontroléra na servisný kontrolér
• Továrenský predvolený režim: MC16-PAC-16
• SKU: 25254
• Model: 25254
