RFM4 Indikátor úrovne rádiového signálu Elmes

Podrobný popis

RFM4 Indikátor úrovne rádiového signálu Elmes

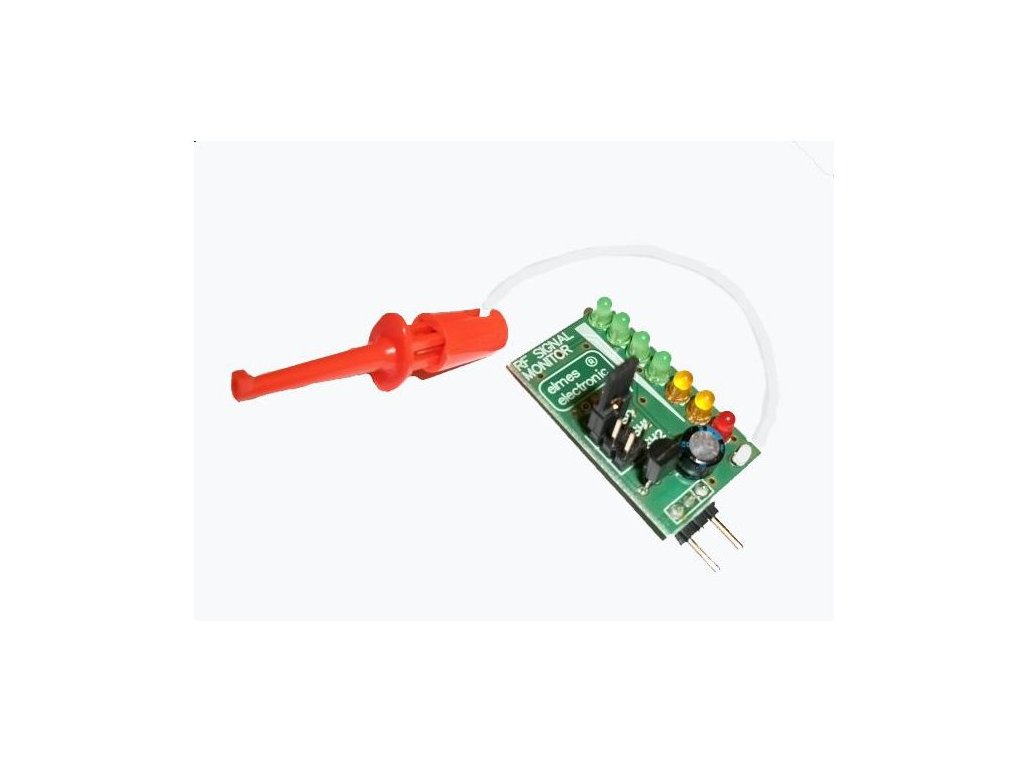

Indikátor „RF Signal Monitor“ je určený na signalizáciu úrovne rádiového signálu a je užitočný pri stanovení optimálneho dosahu činnosti súpravy vysielač - prijímač. Umožňuje tiež detekciu iných rádiových signálov objavujúcich sa v pásme 433,92MHz, ktoré môžu lokálne rušiť prijímače Elmes a spôsobovať obmedzenie dosahu činnosti.

Inštalácia: Nastaviť jumper na výber typu prijímača, ku ktorému je indikátor RFM pripojený, do správnej polohy: SR pre supereakčný prijímač (s cievkou zabezpečenou červeným lakom), SH1 pre superheterodynový prijímač s obvodom Philips UAA3210 (výroba do roku 2008) alebo SH2 pre superheterodynový prijímač s obvodom Infineon TDA5220 (výroba od roku 2008). Následne pripojte indikátor k prijímaču: napájacie piny indikátora +/- vložte do svoriek +/- prijímača a merací klip pripnite na merací bod v prijímači. Tento bod je označený – v závislosti od dosky - ako VP alebo VP1. Fotografia zobrazuje spôsob pripojenia k superheterodynovému prijímaču.

Meranie: Postupne aktivujte každý vysielač na predpokladanom mieste inštalácie a pozorujte úroveň prijímaného signálu na LED diódach svietiacich na indikátore. Čím viac diód svieti, tým lepší je signál. Červená dióda signalizuje pripojenie napájania. Svietenie všetkých LED diód znamená veľmi dobrú úroveň prijímaného signálu zaručujúcu spoľahlivý dosah súpravy vysielač-prijímač. Svietenie len žltých diód znamená nedostatočnú úroveň signálu prijímaného prijímačom. V takom prípade je potrebné hľadať iné miesto inštalácie vysielača alebo/i prijímača alebo zmenšiť vzdialenosť inštalácie vysielača od prijímača.
Pozor ! Pri meraní superheterodynového prijímača (jumper v polohe SH2), indikátor RFM4 detekuje modulované AM aj FM signály a nemodulované (napr. konštantný nosič). Pre supereakčný prijímač (jumper v polohe SR) alebo staršie heterodyny (jumper SH1) detekuje iba modulované AM signály.

ŠPECIFIKÁCIA:
- napájanie: 8..15VDC, spotreba prúdu do 25mA,
- rozsah pracovnej teploty od 0 do +40°C,
- vonkajšie rozmery: (dĺžka/šírka/výška) 35/20/11mm.
