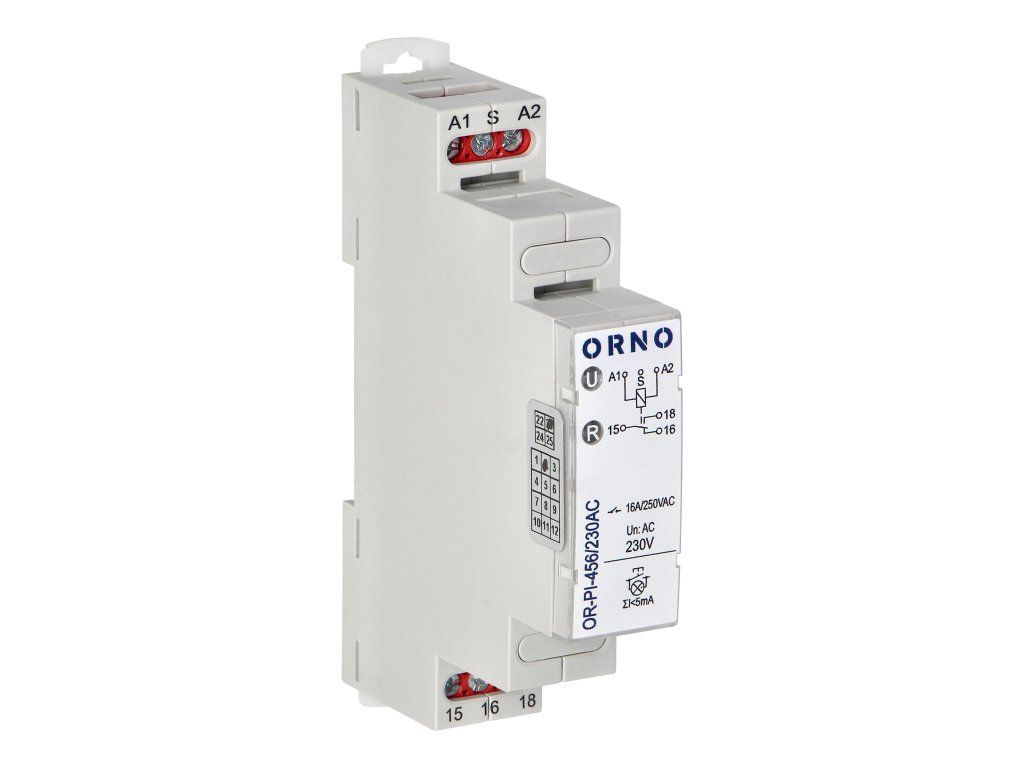

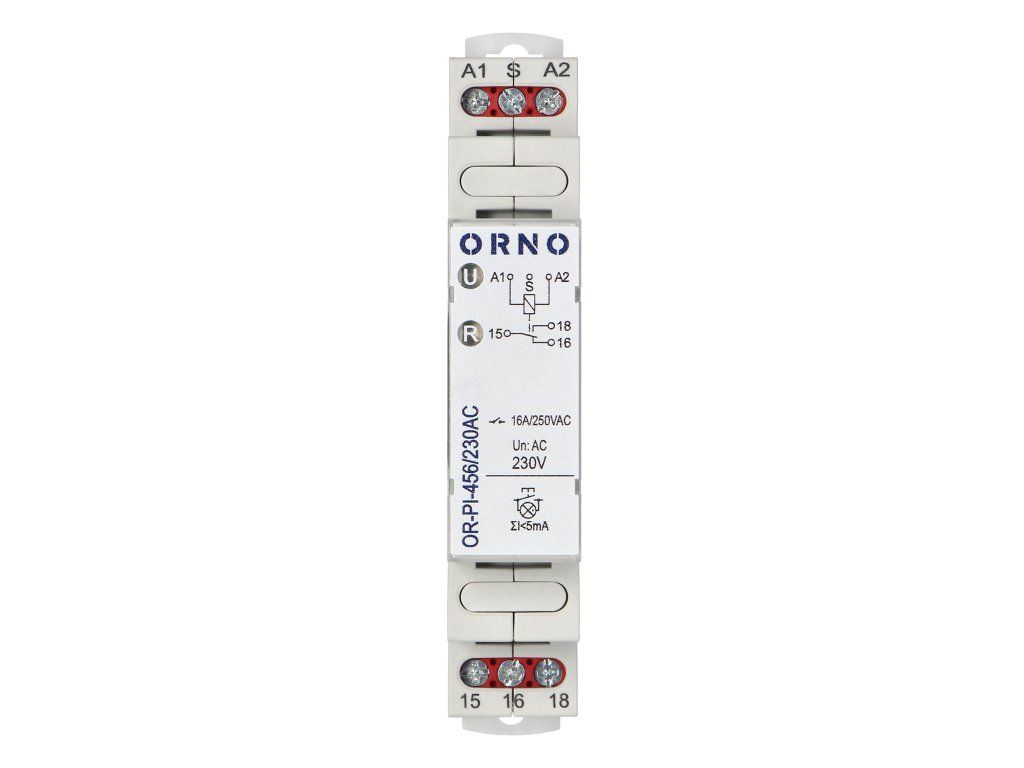

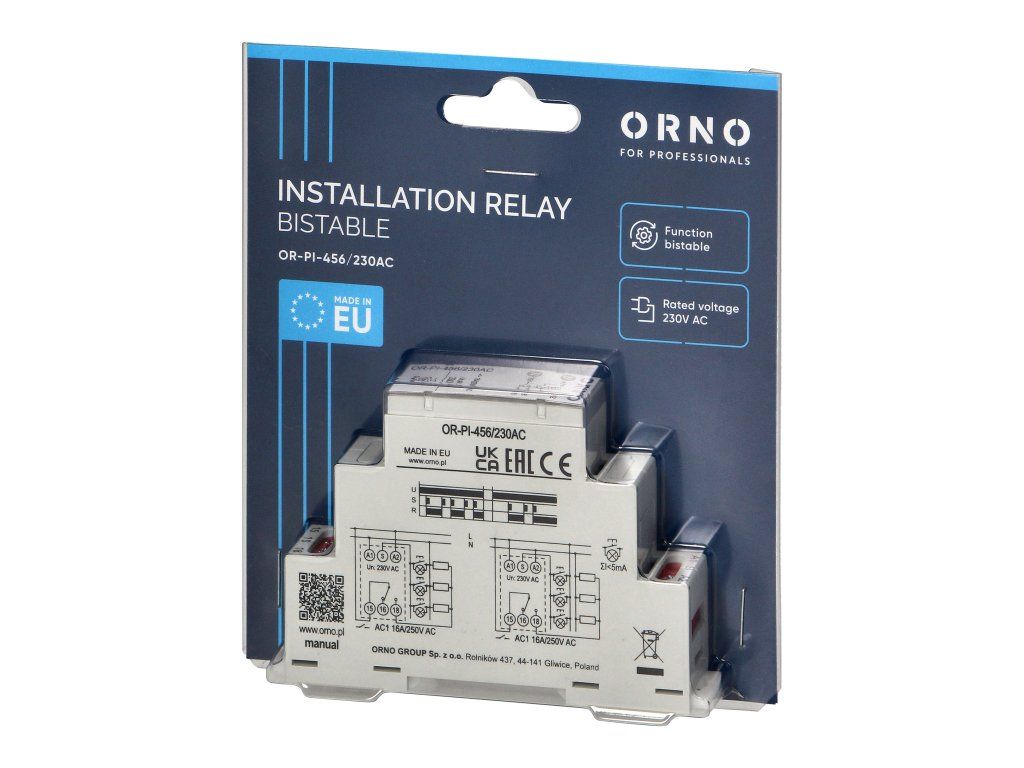

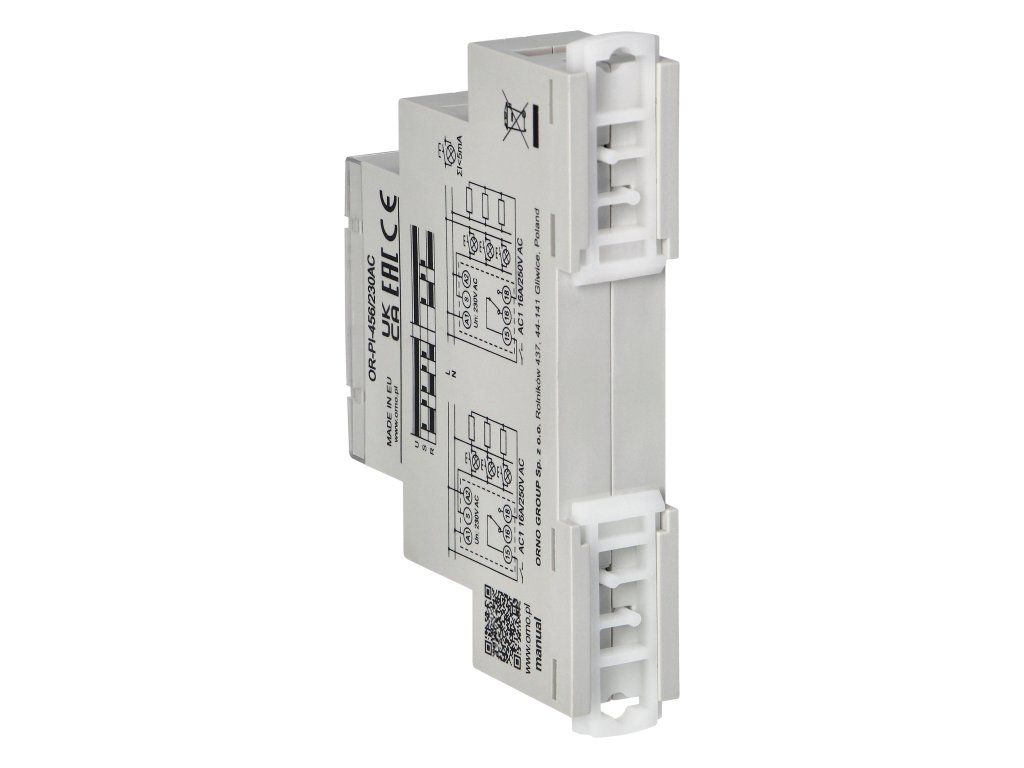

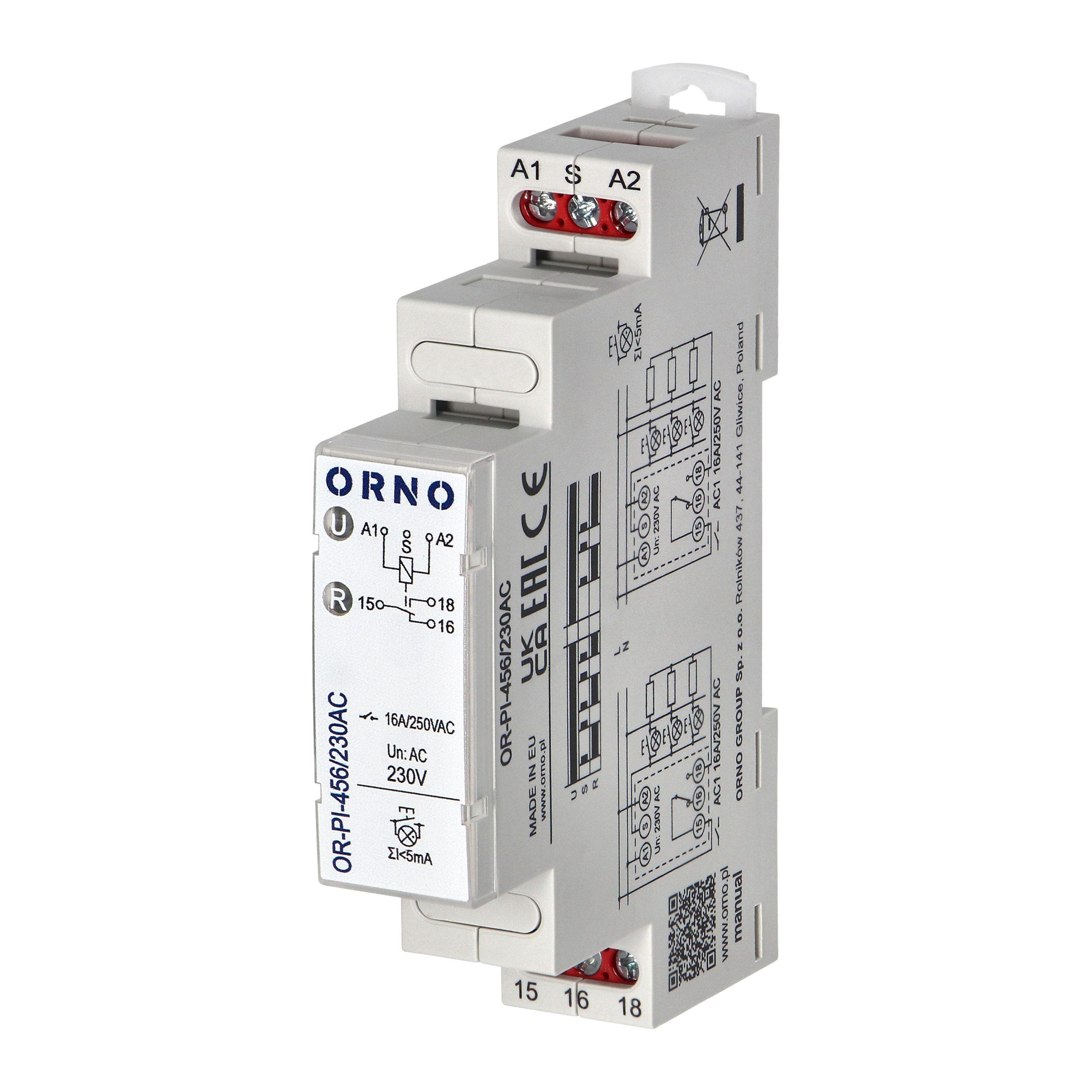

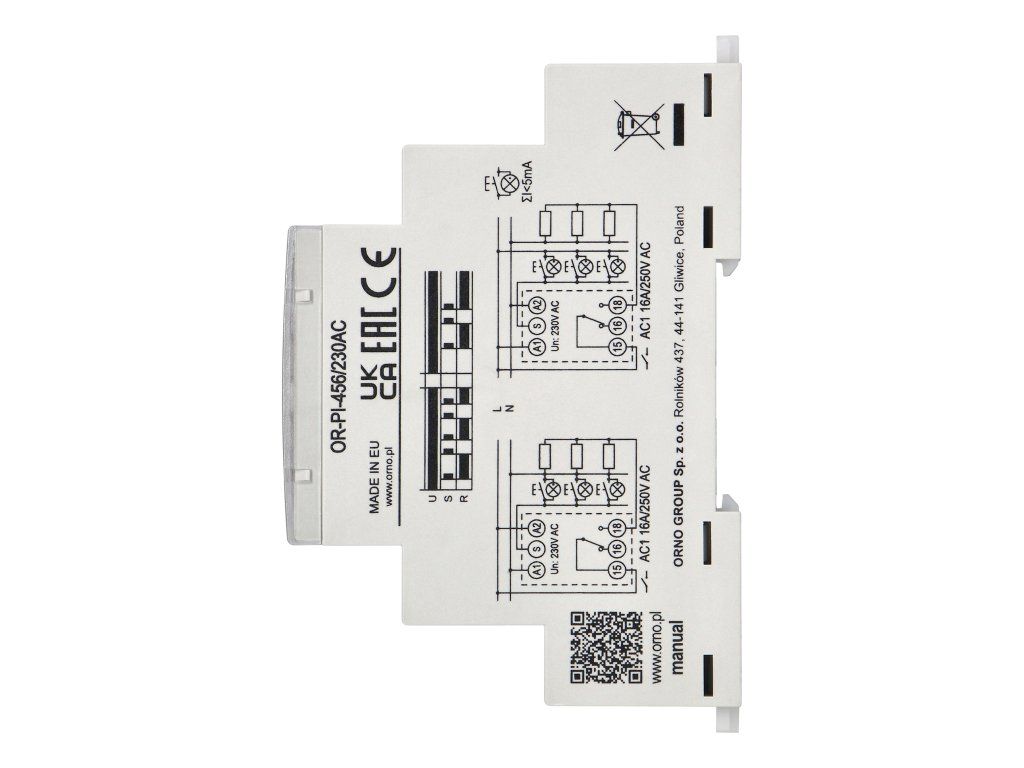

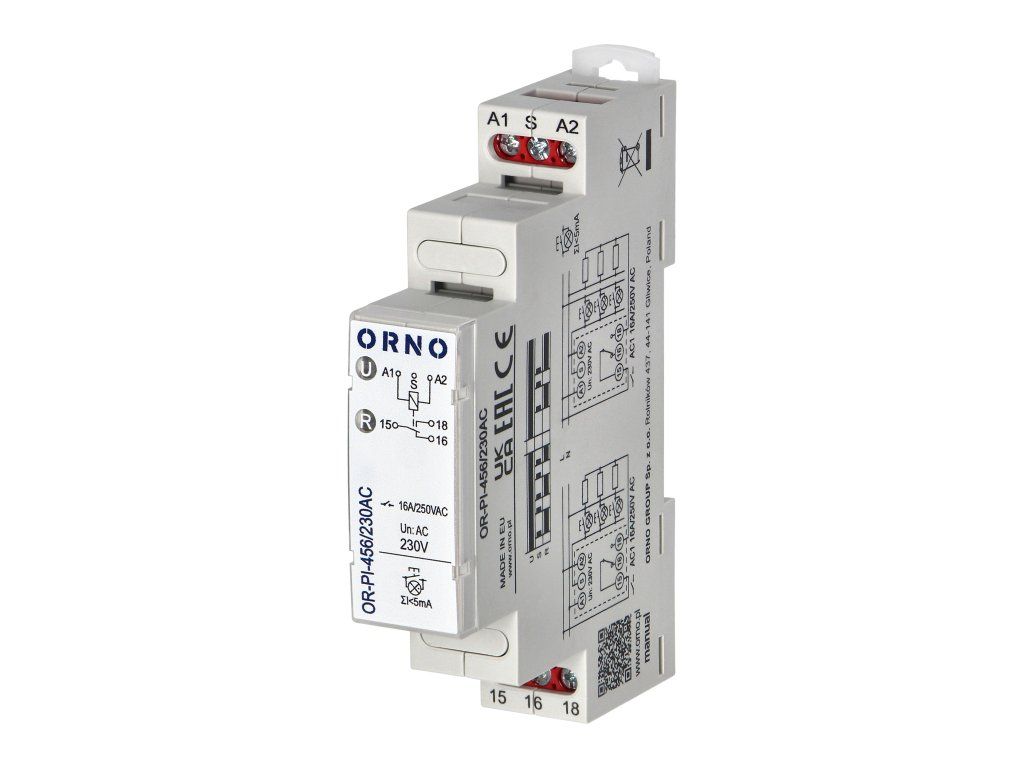

Inštalačné bistabilné relé Orno Relé 230 VAC 16A O-OR-PI-456/230AC je určené na spoľahlivé spínanie elektrických okruhov v inštaláciách, kde je dôležitá úspora miesta, prehľadné ovládanie a stabilná prevádzka. Vďaka menovitému napätiu 230 V a zaťaženiu do 16 A je vhodné pre bežné inštalačné aplikácie v domácnostiach aj komerčných priestoroch. Relé má 1P kontakt, kompaktné rozmery a odolnú konštrukciu s kontaktným materiálom AgSnO2, čo podporuje dlhšiu životnosť a spoľahlivý kontakt pri spínaní.
Hlavné výhody
Tento model je navrhnutý pre praktické a bezpečné použitie v elektroinštaláciách. Ponúka dobrú spínaciu kapacitu, odolnosť voči náročnejším prevádzkovým podmienkam a jednoduchú integráciu do inštalácie. Výhodou je aj mechanická odolnosť, vysoká frekvencia spínania a široký rozsah skladovacích aj pracovných teplôt.
Menovité zaťaženie 16 A pri 250 V AC pre bežné inštalačné použitie.
Spínacia kapacita až 4000 VA v kategórii AC1.
Kontakty z materiálu AgSnO2 pre spoľahlivý a stabilný chod.
Kompaktné rozmery vhodné do inštalačných riešení s obmedzeným priestorom.
Odolnosť voči nárazu a vibráciám pre stabilnú prevádzku.
Horľavosť puzdra podľa UL94 V0 pre vyššiu bezpečnostnú rezervu.
Použitie
Relé je vhodné na inštalačné zapínanie a vypínanie okruhov, kde sa vyžaduje spínanie záťaží v rámci elektrickej inštalácie. Uplatní sa v riadiacich a ovládacích obvodoch, pri automatizácii a v rozvádzačoch, kde je potrebné jednoducho a spoľahlivo spínať záťaž podľa požiadaviek zapojenia.
Inštalačné a ovládacie okruhy.
Spínanie záťaží v rozvádzačoch.
Domové a komerčné elektroinštalácie.
Riešenia, kde je dôležitý kompaktný modul a spoľahlivý kontakt.
Technické parametre
Skladovacia teplota: od -40 °C do +70 °C
Počet a typ kontaktov: 1P
Materiál kontaktov: AgSnO2
Menovité zaťaženie AC1: 16 A / 250 V AC
Menovité zaťaženie DC1: 16 A / 24 V DC
Stupeň krytia: IP20
Maximálna spínacia kapacita v kategórii AC1: 4000 VA
Kontaktný odpor: ? 100 m?
Maximálna frekvencia spínania: 600 cyklov/h
Menovité napätie: 230 V
Rozsah prevádzkového napätia: 0,9 – 1,1 Un
Hĺbka: 90 mm
Šírka: 17,5 mm
Kategória prepätia: III
Norma horľavosti puzdra UL94: V0
Životnosť spínania AC1: > 0,5 × 10^5
Výška: 64,6 mm
Pracovná teplota: -20 °C až +50 °C
Relatívna vlhkosť: do 85 %
Odolnosť proti nárazu: 15 g
Odolnosť proti vibráciám: 0,35 mm DA
Čistá hmotnosť: 65 g
Dôležité informácie
Relé má krytie IP20, preto je určené na použitie v priestore chránenom pred priamym dotykom a v prostredí vhodnom pre elektrické inštalačné prvky. Pri montáži je dôležité dodržať podmienky prevádzky aj inštalácie podľa projektovej dokumentácie a príslušných elektrotechnických predpisov.
Určené na inštalačné použitie v chránenom prostredí.
Pri montáži je potrebné dodržať elektrické a bezpečnostné požiadavky.
Vhodné pre aplikácie s prevádzkovým napätím 230 V.
