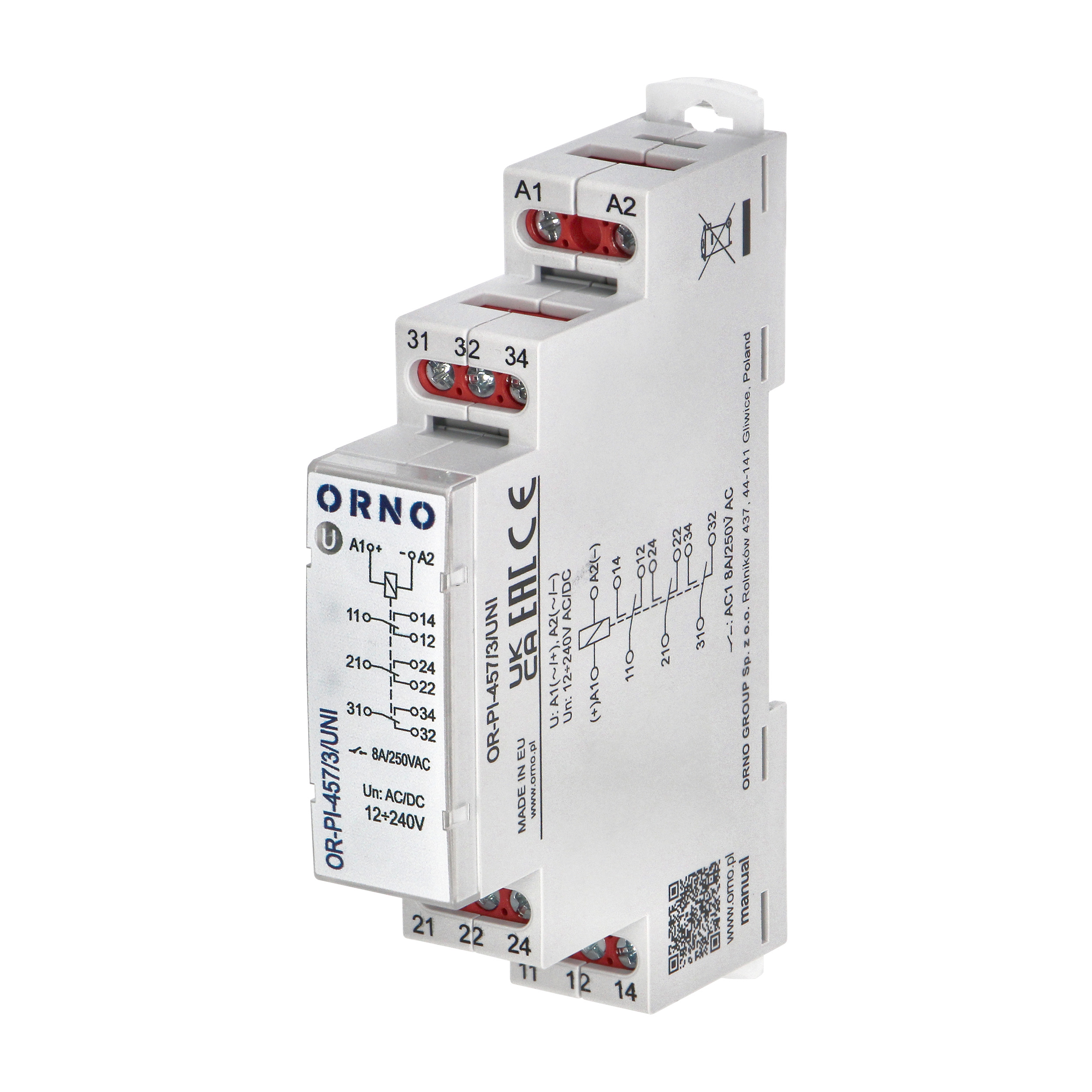

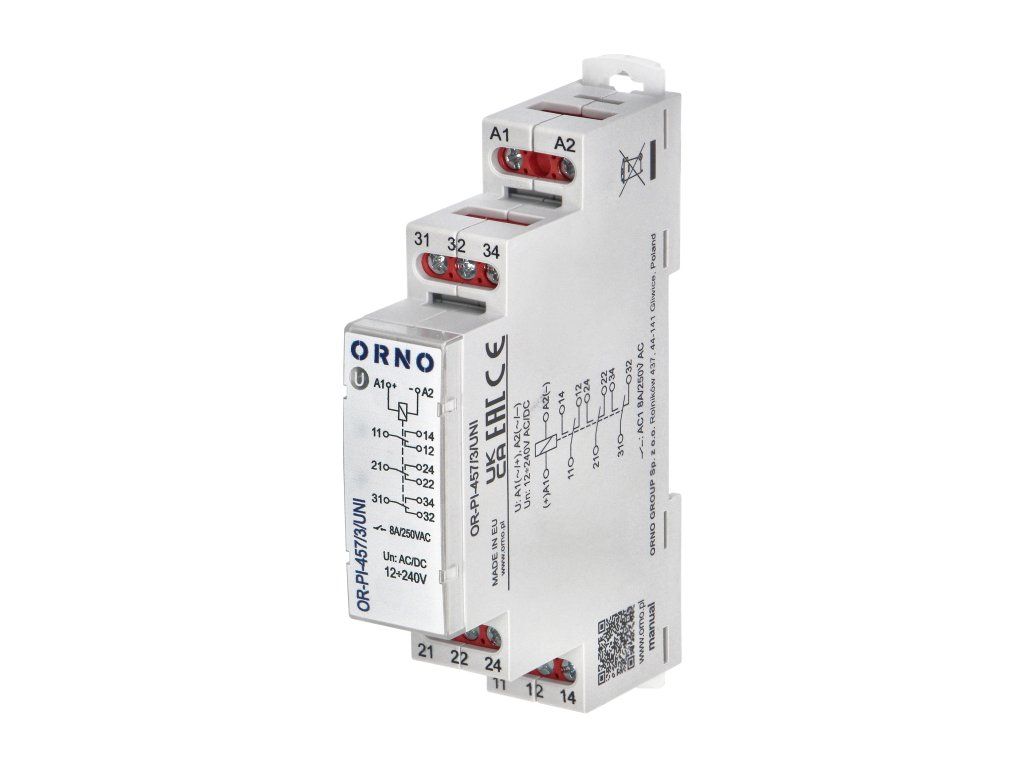

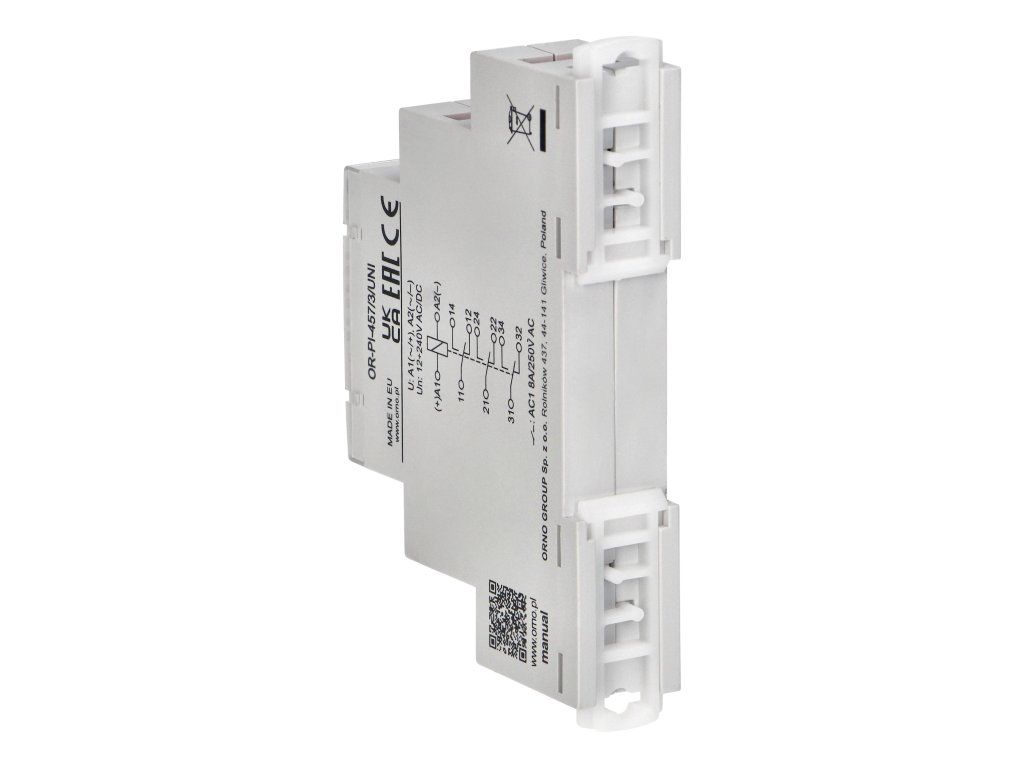

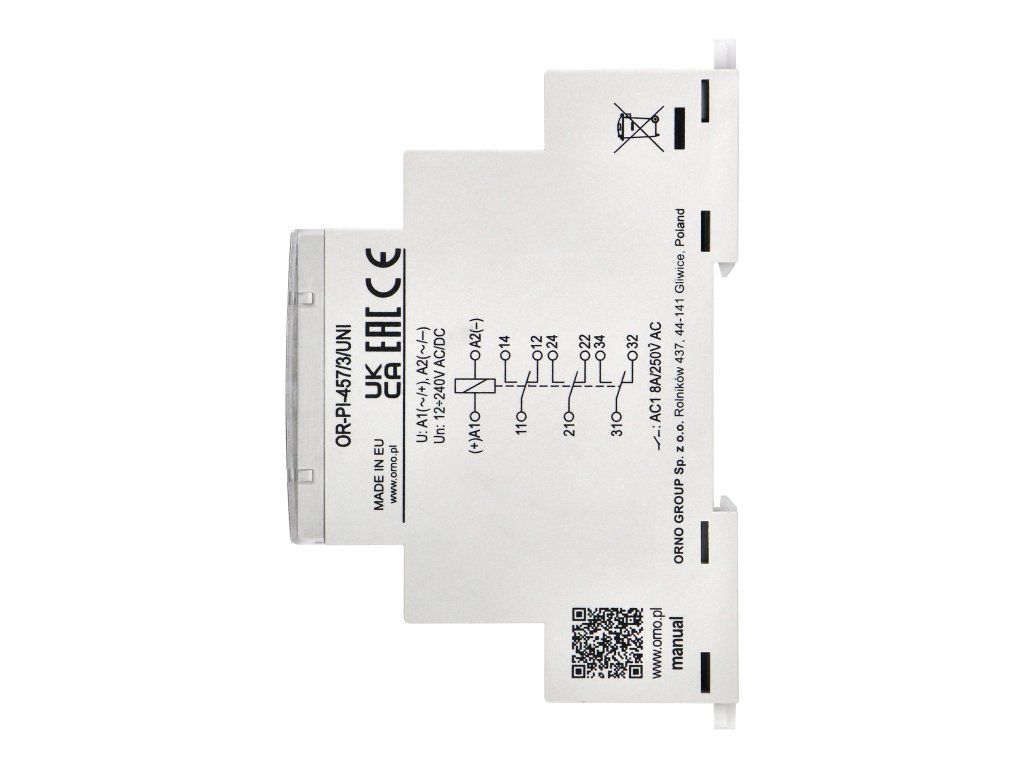

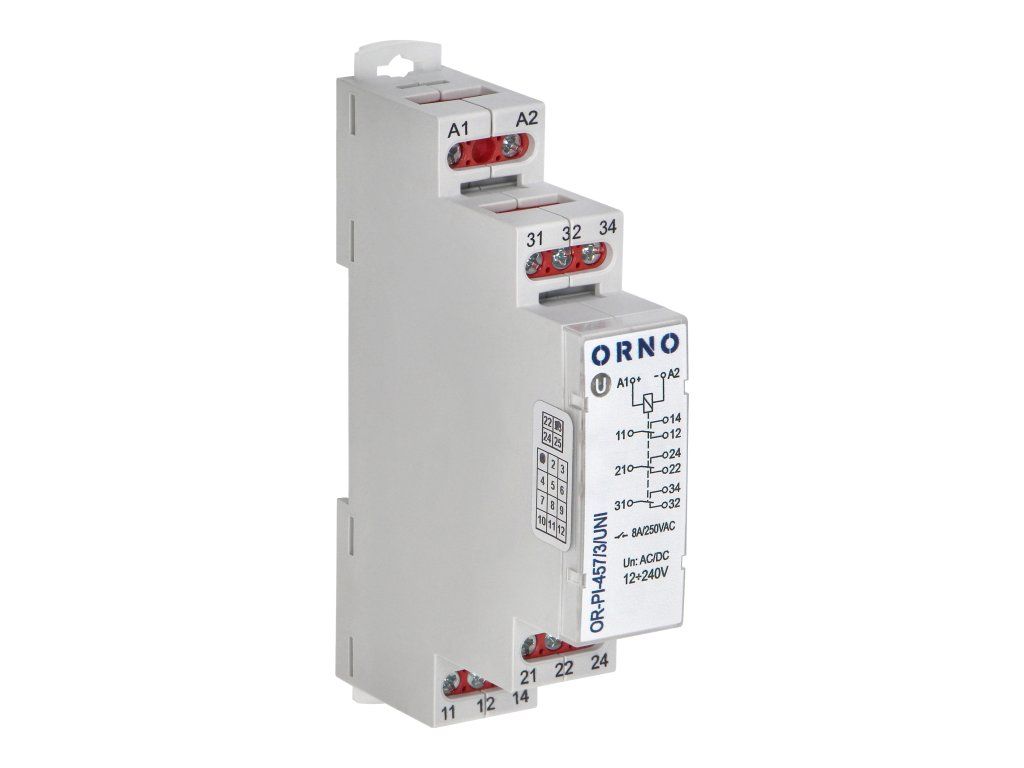

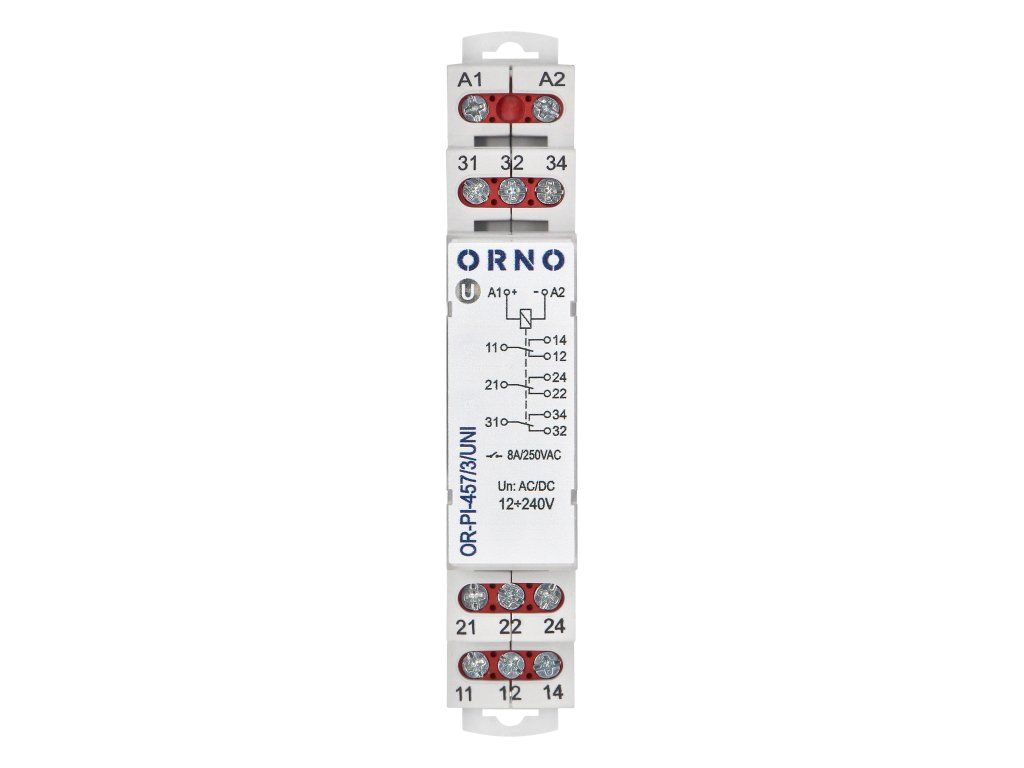

Inštalačné relé Orno s označením O-OR-PI-457/3/UNI je určené na spoľahlivé spínanie v rozvádzačoch a elektroinštaláciách. Ponúka 3 kontakty, menovité zaťaženie 8 A a univerzálne ovládacie napätie 12–230 VUC, takže sa hodí pre široké spektrum riadiacich aplikácií. Vďaka kompaktným rozmerom je vhodné aj tam, kde je potrebné šetriť miesto na DIN lište. Puzdro s triedou horľavosti UL94 V0 a krytím IP20 zodpovedá bežnému použitiu v interiéri a technických miestnostiach.
Značka Orno
Model O-OR-PI-457/3/UNI
Univerzálne ovládacie napätie 12–230 VUC
3 kontakty pre flexibilné zapojenie
Vhodné do inštalácií a rozvádzačov
Hlavné výhody
Relé je navrhnuté pre praktické a bezpečné spínanie elektrických okruhov. Kontaktový materiál AgSnO2 pomáha zabezpečiť dobré spínacie vlastnosti a dlhú životnosť pri bežnom používaní. Maximálna spínacia kapacita 4000 VA v kategórii AC1 a zaťaženie až 16 A z neho robia univerzálny prvok pre ovládanie rôznych zariadení. Široký rozsah prevádzkového napätia 0,85–1,1 Un zvyšuje odolnosť voči kolísaniu siete a relé tak pracuje spoľahlivejšie v reálnych podmienkach.
Kontaktový materiál AgSnO2
Menovité zaťaženie až 16 A / 250 V AC
Menovité zaťaženie až 16 A / 24 V DC
Maximálna spínacia kapacita 4000 VA
Rozsah prevádzkového napätia 0,85–1,1 Un
Použitie
Toto inštalačné relé je vhodné pre riadenie osvetlenia, spínanie vybraných spotrebičov a ďalšie automatizačné úlohy v elektroinštaláciách. Uplatní sa v bytoch, domoch, technických priestoroch aj v menších komerčných prevádzkach, kde je dôležitá prehľadná a spoľahlivá montáž. Vďaka 3-pólovému vyhotoveniu poskytuje praktické možnosti zapojenia pri inštalačných a riadiacich aplikáciách.
Riadenie osvetlenia
Spínanie spotrebičov a okruhov
Použitie v rozvádzačoch
Vhodné pre bytové aj technické inštalácie
3-pólové vyhotovenie
Technické parametre
Počet a typ kontaktov: 3P
Skladovacia teplota: od -40 °C do +70 °C
Materiál kontaktov: AgSnO2
Menovité zaťaženie AC1: 16 A / 250 V AC
Stupeň krytia (IP): 20
Menovité zaťaženie DC1: 16 A / 24 V DC
Maximálna spínacia kapacita v kategórii AC1: 4000 VA
Kontaktný odpor: ? 100 m?
Maximálna frekvencia spínania: 600 cyklov/h
Menovité napätie: 12-240 V
Rozsah prevádzkového napätia: 0,85–1,1 Un
Kategória prepätia: III
Rozmery – hĺbka: 90 mm
Rozmery – šírka: 17,5 mm
Norma horľavosti puzdra UL94: V0
Životnosť spínania AC1: > 0,5 × 10^5
Rozmery – výška: 64,6 mm
Pracovná teplota: -20 °C až +50 °C
Relatívna vlhkosť: do 85 %
Odolnosť proti nárazu: 15 g
Odolnosť proti vibráciám: 9 g / 5 g
Čistá hmotnosť: 65 g
Obsah balenia

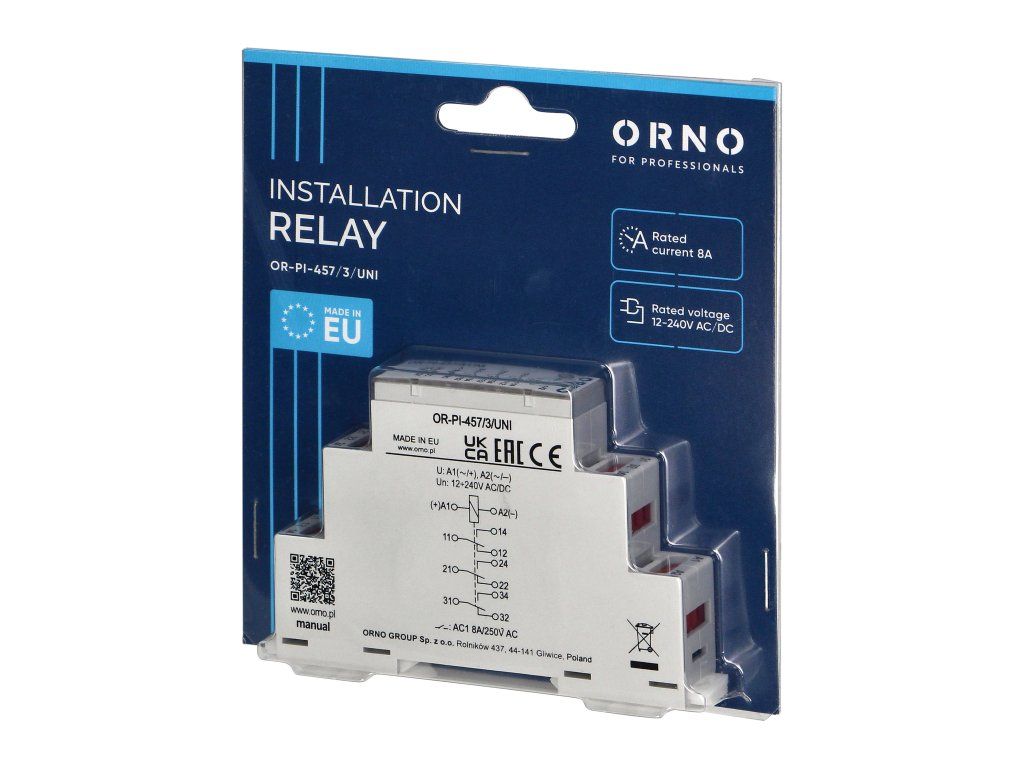

Balenie obsahuje inštalačné relé O-OR-PI-457/3/UNI. Ostatné príslušenstvo závisí od spôsobu montáže a zapojenia.
