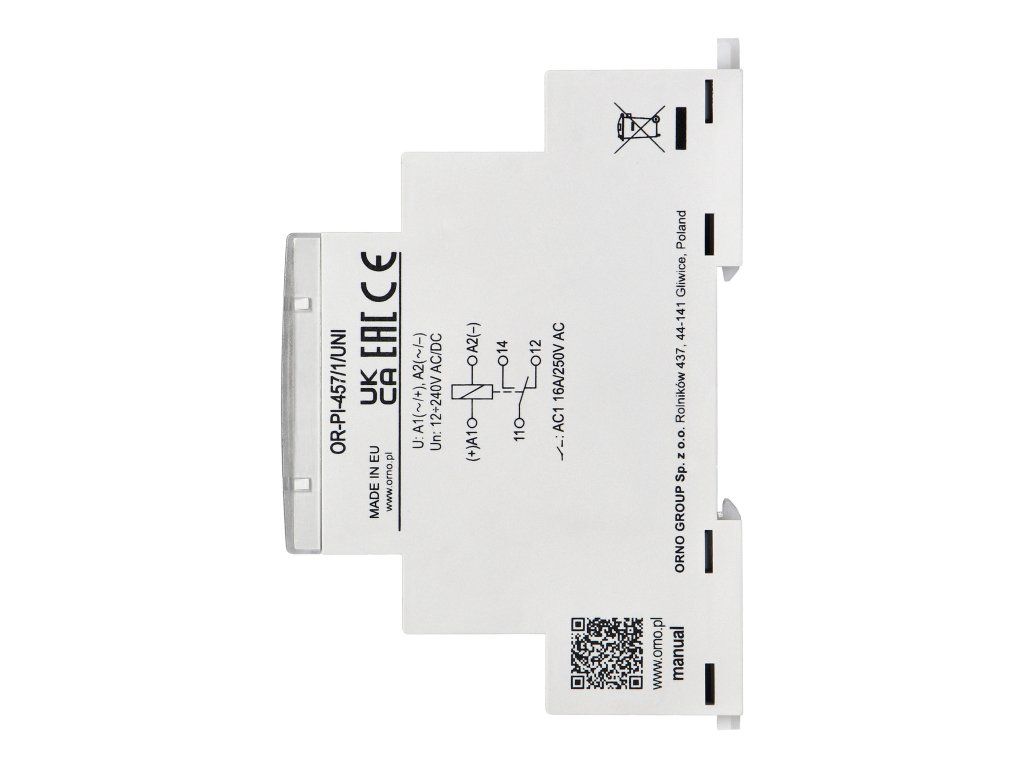

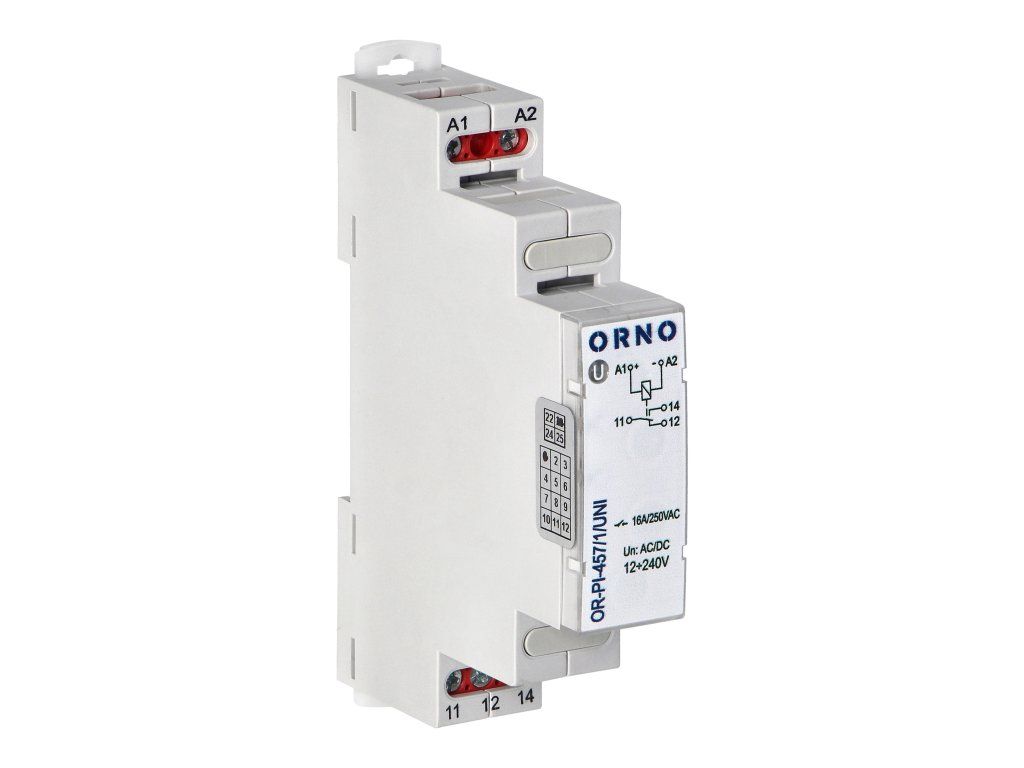

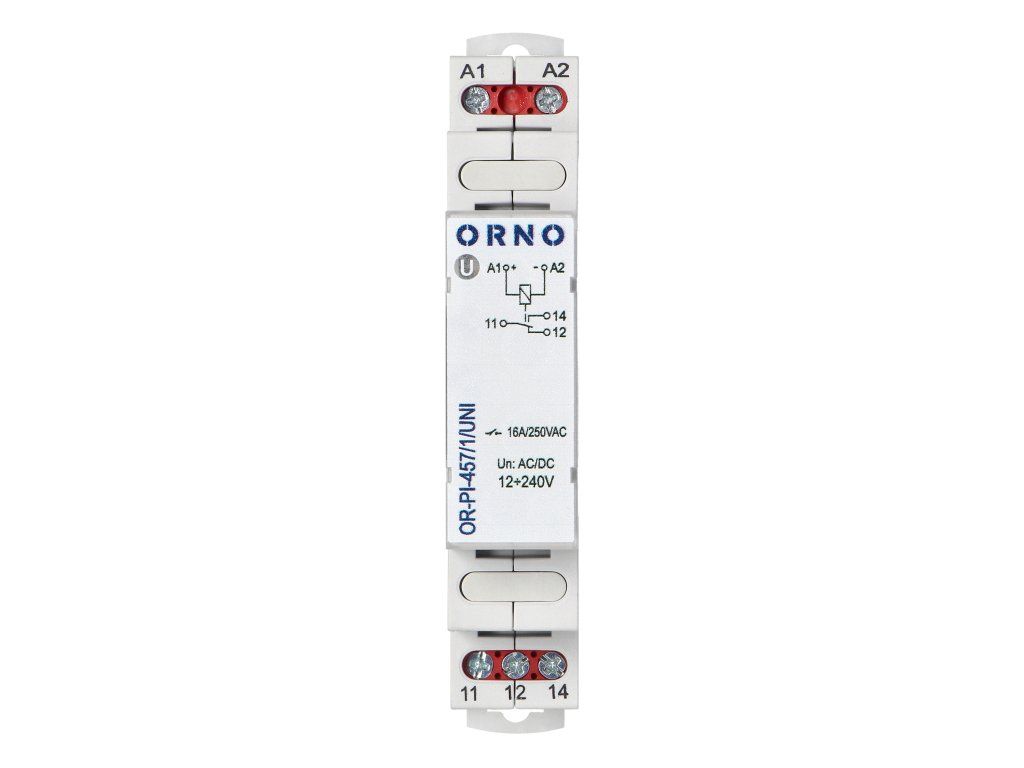

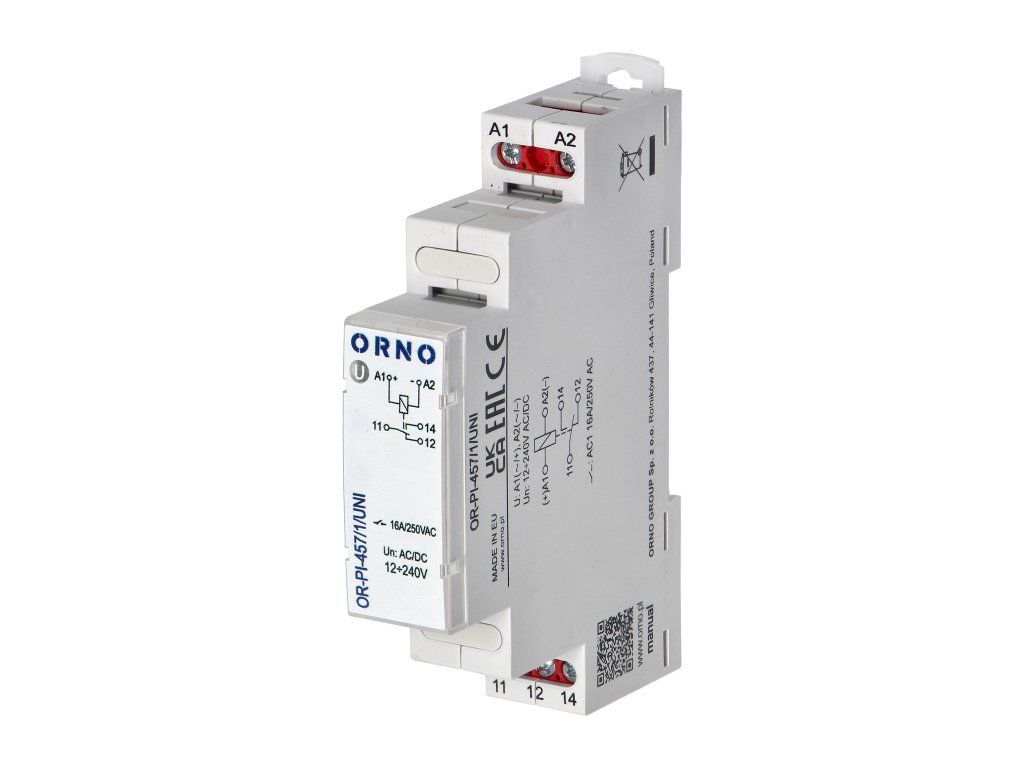

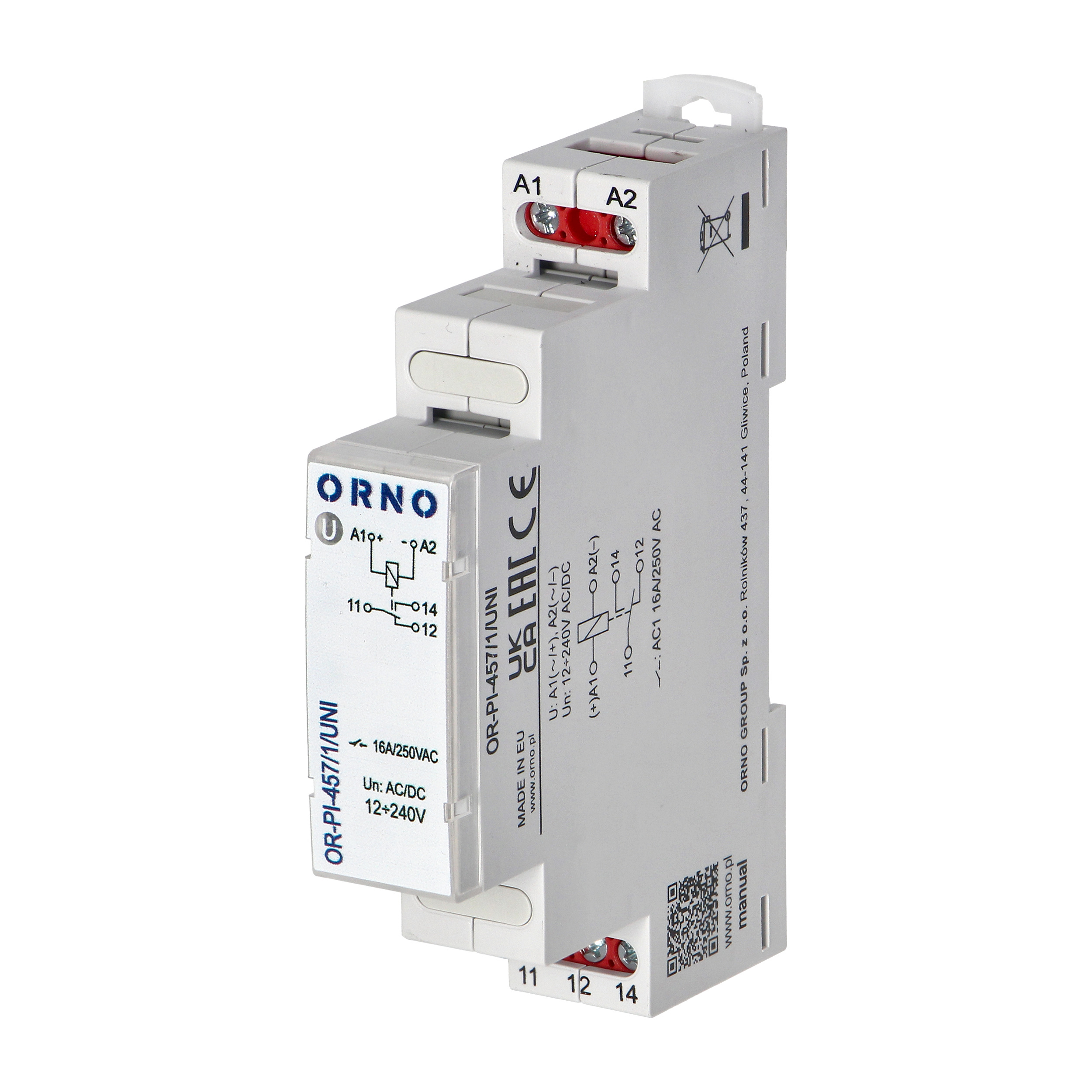

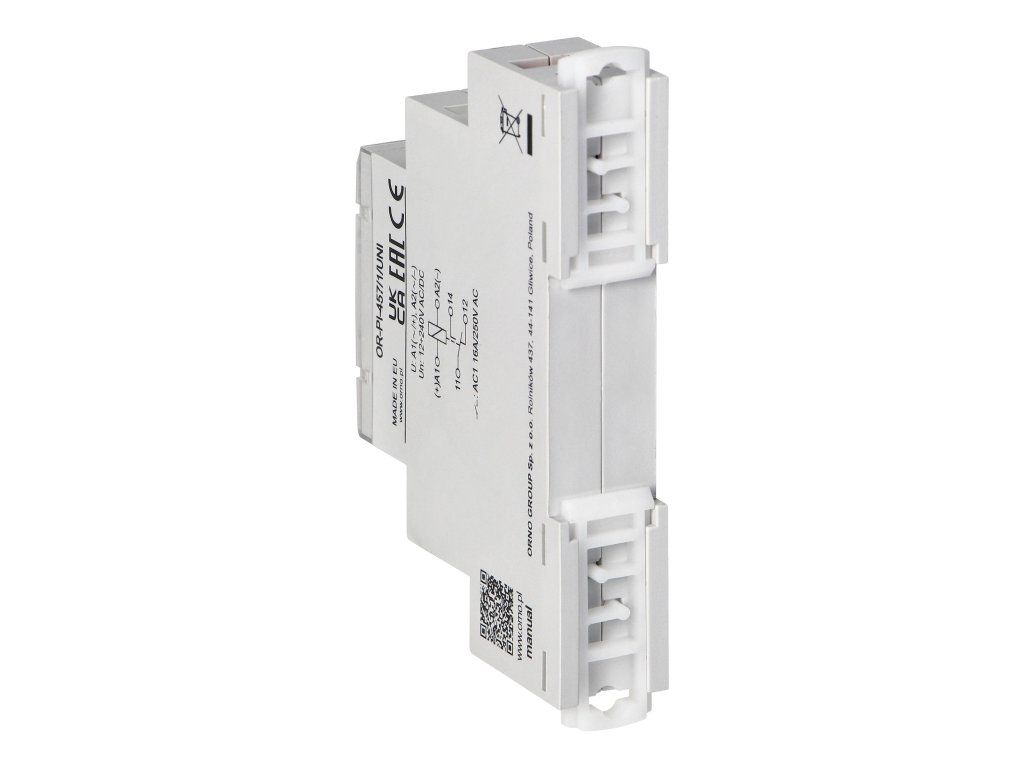

Inštalačné relé Orno s jedným prepínacím kontaktom je určené na spoľahlivé spínanie elektrických obvodov v bežných inštaláciách. Vďaka menovitému prúdu 16 A a širokému rozsahu ovládacieho napätia 12–230 VUC je vhodné pre rôzne typy zapojení, kde je dôležitá flexibilita, stabilná prevádzka a kompaktné prevedenie.

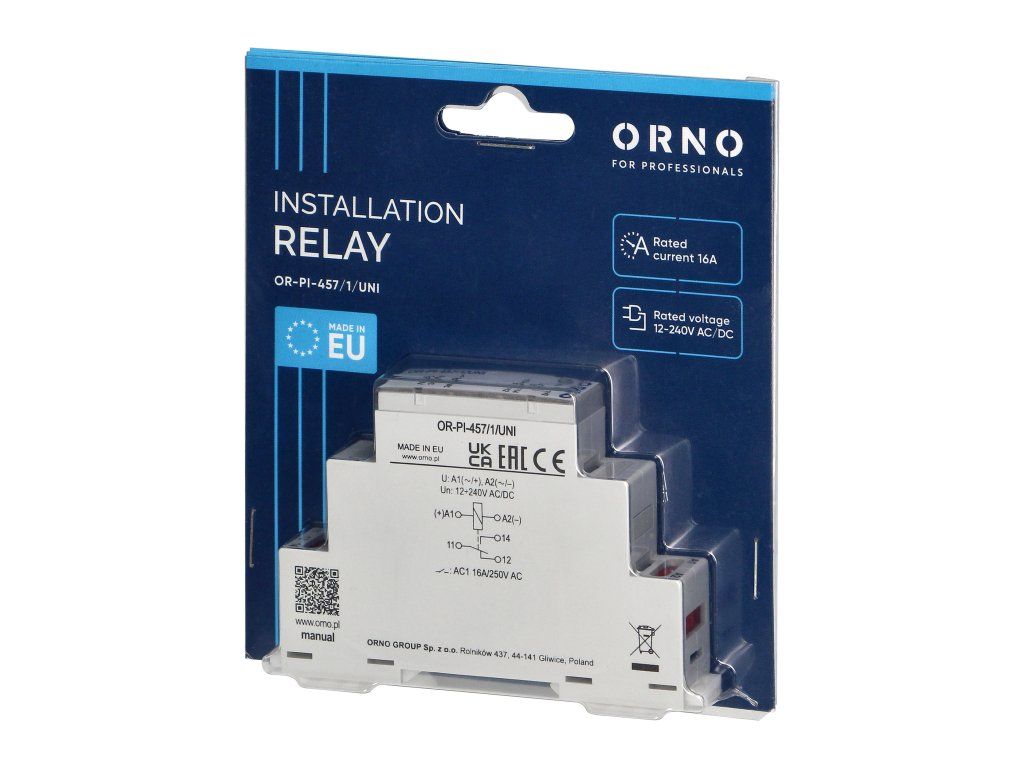

Inštalačné relé značky Orno
1P – jeden kontakt pre jednoduché spínanie
Ovládacie napätie 12–230 VUC
Menovitý prúd až 16 A
Vhodné pre inštalačné a riadiace aplikácie
Prehľad výhod
Relé je navrhnuté pre praktické použitie v elektroinštaláciách, kde sa vyžaduje spoľahlivé ovládanie záťaže. Kontakty z materiálu AgSnO2 pomáhajú zabezpečiť dobré spínacie vlastnosti a dlhšiu životnosť pri každodennom používaní. Kompaktné rozmery uľahčujú montáž do rozvádzačov a technických priestorov.
Široký rozsah ovládacieho napätia pre univerzálne použitie
Kontakty AgSnO2 pre spoľahlivé spínanie
Kompaktné rozmery vhodné do rozvádzača
Vysoká spínacia kapacita až 4000 VA v kategórii AC1
Odolné puzdro s normou horľavosti UL94 V0
Použitie
Relé je vhodné do inštalácií, kde je potrebné bezpečne a efektívne spínať striedavé aj jednosmerné obvody v rámci menovitých parametrov. Uplatnenie nájde najmä v rozvádzačoch, riadiacich systémoch a automatizácii budov. Vďaka rozsahu pracovnej teploty od -20 °C do +50 °C je vhodné pre bežné vnútorné inštalačné prostredie.
Spínanie obvodov v rozvádzačoch
Riadiace a automatizačné aplikácie
Vhodné pre vnútorné inštalácie
Použitie pri AC aj DC záťaži v rámci špecifikácie
Spoľahlivá prevádzka v bežných klimatických podmienkach
Technické parametre
Počet a typ kontaktov: 1P
Skladovacia teplota: od -40 °C do +70 °C
Materiál kontaktov: AgSnO2
Menovité zaťaženie AC1: 16 A / 250 V AC
Menovité zaťaženie DC1: 16 A / 24 V DC
Stupeň krytia: IP20
Maximálna spínacia kapacita v kategórii AC1: 4000 VA
Kontaktný odpor: ? 100 m?
Maximálna frekvencia spínania: 600 cyklov/h
Menovité napätie: 12 až 240 V
Rozsah prevádzkového napätia: 0,85 – 1,1 Un
Kategória prepätia: III
Hĺbka: 90 mm
Šírka: 17,5 mm
Výška: 64,6 mm
Norma horľavosti puzdra UL94: V0
Životnosť spínania AC1: > 0,5 × 10^5
Pracovná teplota: -20 °C až +50 °C
Relatívna vlhkosť: do 85 %
Odolnosť proti nárazu: 15 g
Odolnosť proti vibráciám: 9 g / 5 g
Čistá hmotnosť: 60 g
Balenie a identifikácia
Produkt je identifikovaný kódom O-OR-PI-457/1/UNI a EAN 5904988905010. Ide o originálne inštalačné relé značky Orno, vhodné pre zákazníkov, ktorí hľadajú presne špecifikovaný prvok do elektroinštalácie.
