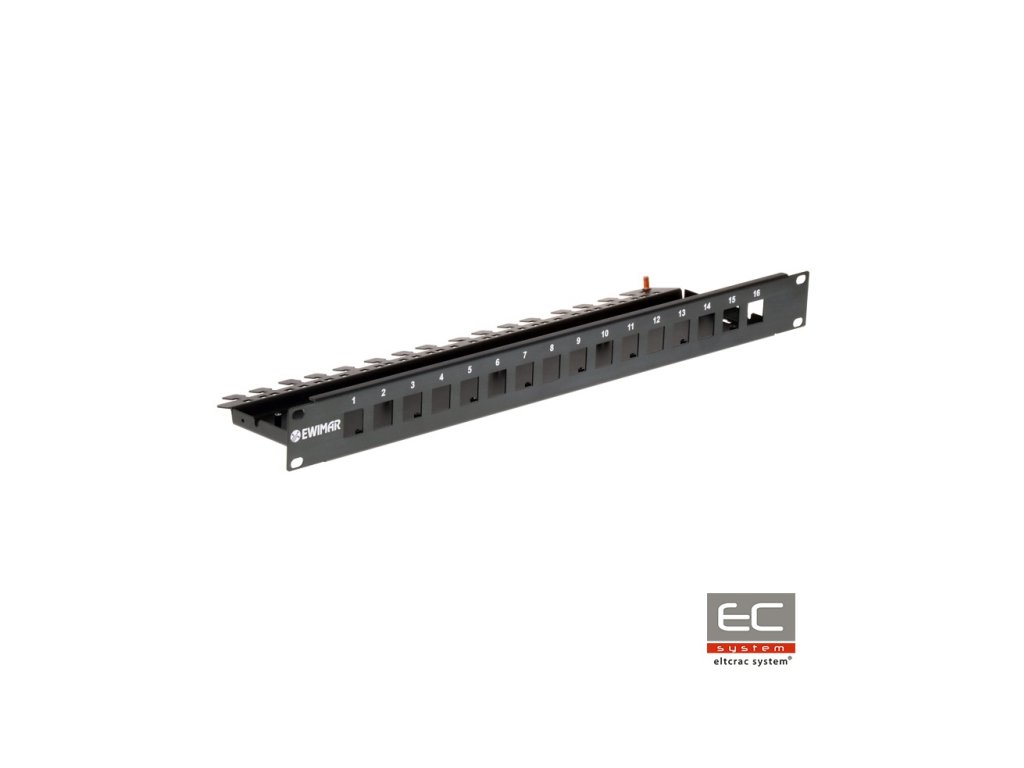

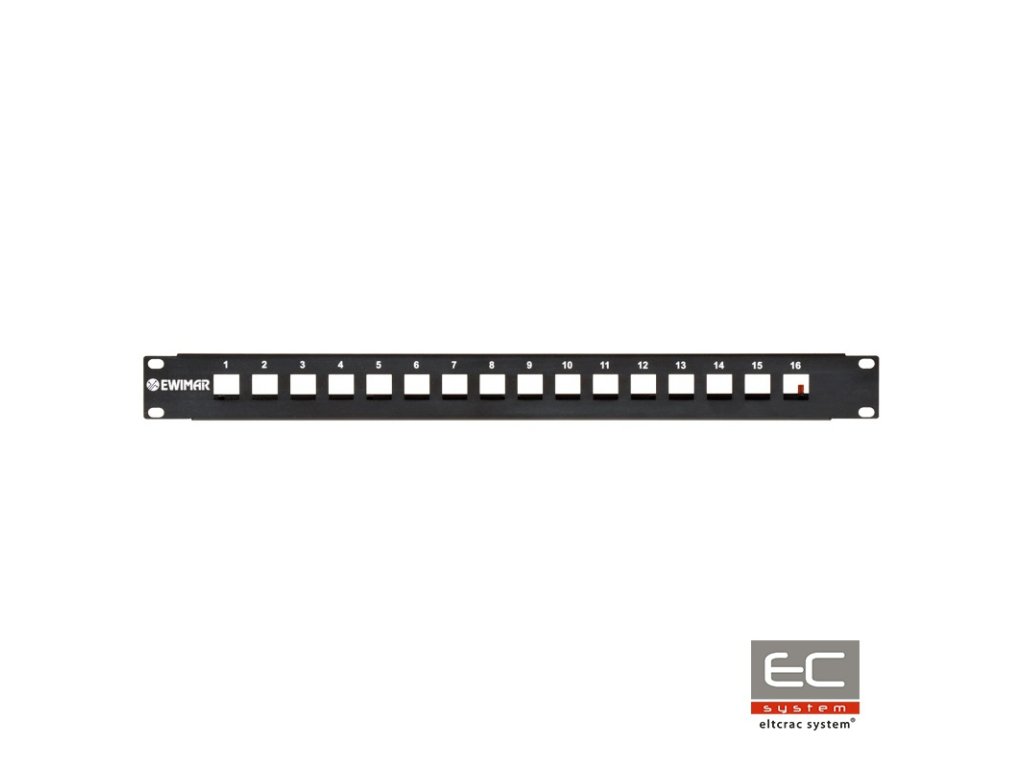

PTU/PTF-6-RACK - Racková skriňa pre ochranné moduly série PTF-64 a PTU-64 - EWIMAR

Podrobný popis

PTU/PTF-6-RACK - Racková skrinka pre ochranné moduly série PTF-64 a PTU-64 - EWIMAR

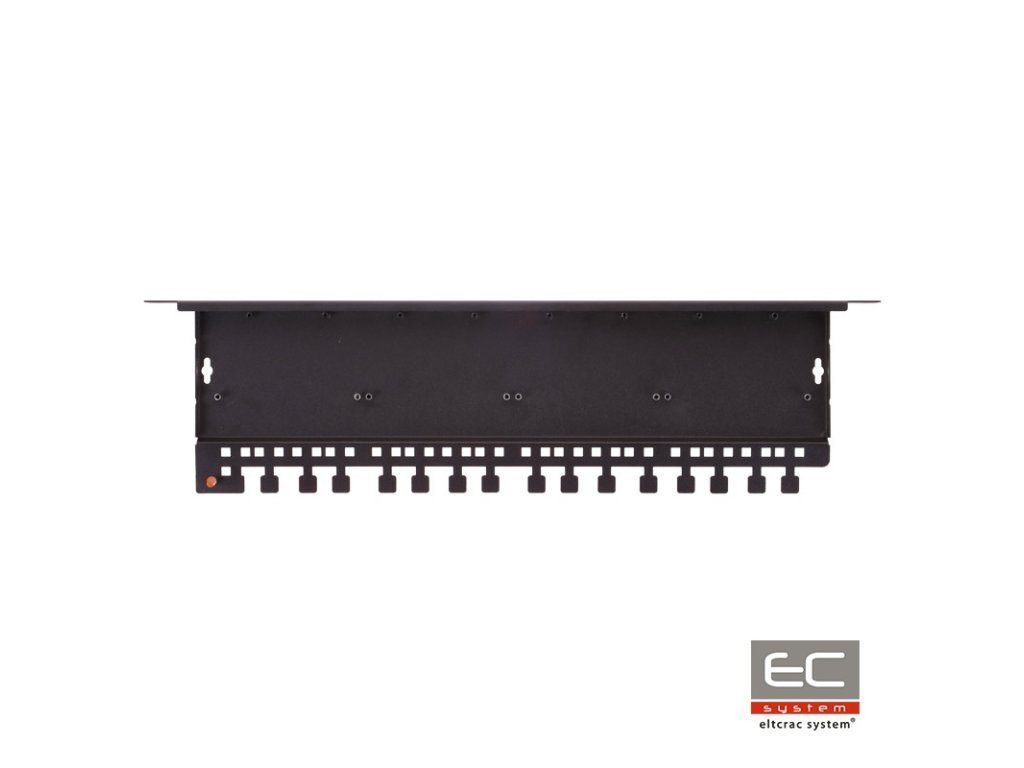

PTU/PTF-6-RACK je skrinka, ktorá slúži ako montážny základ pre vytvorenie vhodnej konfigurácie prepäťovej ochrany pre gigabitovú sieť LAN. Do jednej skrinky PTU/PTF-6-RACK je možné namontovať štyri 4-kanálové ochranné moduly série PTF-64 a PTU-64. Montáž modulov sa vykonáva vložením do otvorov zásuviek RJ-45 a priskrutkovaním pomocou štyroch skrutiek s priemerom 3 mm. Do skrinky je možné namontovať všetky moduly jedného typu aj využiť iné ľubovoľné konfigurácie. Na uzemnenie modulov sa používajú skrutky a kovové kolíky. Hlavný uzemňovací kábel je potrebné pripojiť pomocou skrutky centrálneho uzemnenia a priskrutkovať kábel k línii PE. Pred uzemnením sa odporúča dbať na čistotu spojov. Na zlepšenie kvality upevnenia káblov je možné použiť sťahovacie pásky a nasadiť ich na štvorcové otvory a výstupky na zadnej strane panelu. Je možné použiť špeciálny horný kryt na zabezpečenie modulov pred vniknutím prachu. Takéto riešenie navyše chráni pred mechanickým poškodením a znižuje prenikanie rušení z iných zariadení.

Príklad namontovania modulov PTF-64 a PTU-64 do rackového panelu
