PTU/PTF-5-RACK - Racková skriňa pre ochranné moduly série PTF-54 a PTU-54 - EWIMAR

Podrobný popis

PTU/PTF-5-RACK - Racková skriňa pre ochranné moduly série PTF-54 a PTU-54 - EWIMAR

PTU/PTF-5-RACK je skriňa, ktorá slúži ako montážny základ na vytvorenie vhodnej konfigurácie prepäťovej ochrany pre LAN siete. Do jednej skrine PTU/PTF-5-RACK je možné namontovať štyri 4-kanálové ochranné moduly série PTF-54 a PTU-54. Montáž modulov sa vykonáva vložením do otvorov zásuviek RJ-45 a pripevnením pomocou štyroch skrutiek s priemerom 3 mm. Do skrine je možné namontovať všetky moduly jedného typu alebo využiť inú ľubovoľnú konfiguráciu. Na uzemnenie modulov je potrebné použiť skrutky a kovové kolíky. Hlavný uzemňovací vodič je potrebné pripojiť pomocou skrutky centrálneho uzemnenia a priskrutkovať vodič na PE líniu. Pred uzemnením je odporúčané sa postarať o čistotu spojov. Na zlepšenie kvality upevnenia vodičov je možné použiť spony a nasadiť ich na štvorcové otvory a výstupky na zadnej strane panela. Je možné použiť špecifický horný kryt na zabezpečenie modulov pred vniknutím prachu. Takéto riešenie dodatočne poskytuje ochranu pred mechanickým poškodením a obmedzuje prenikanie rušenia z iných zariadení.

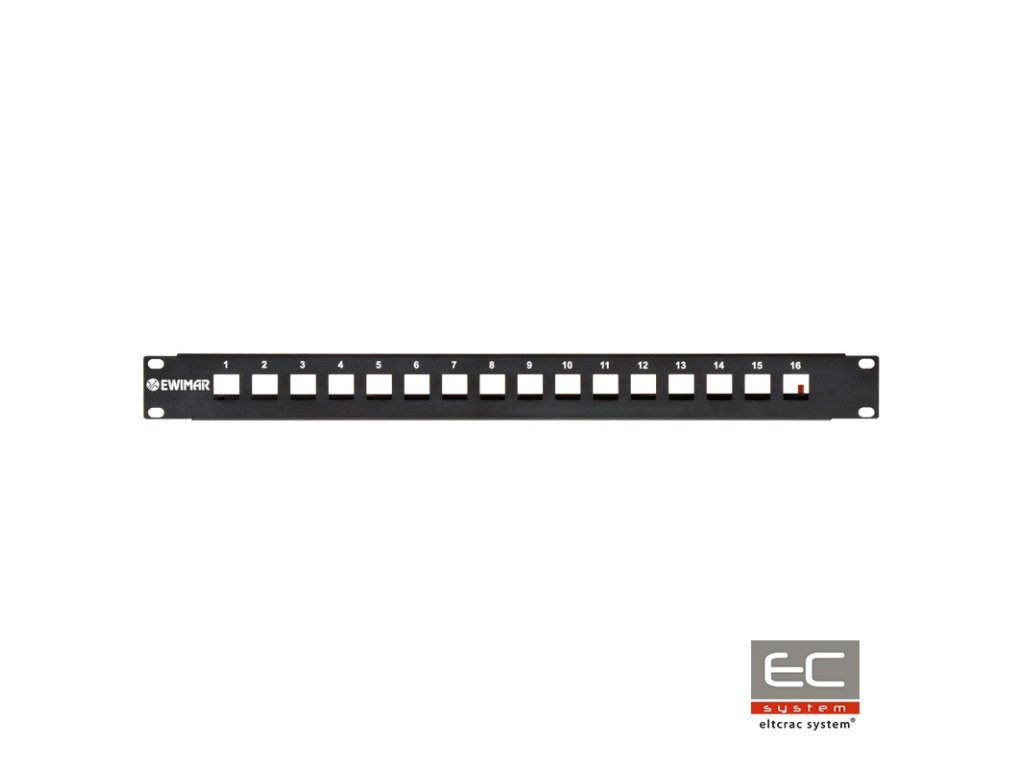

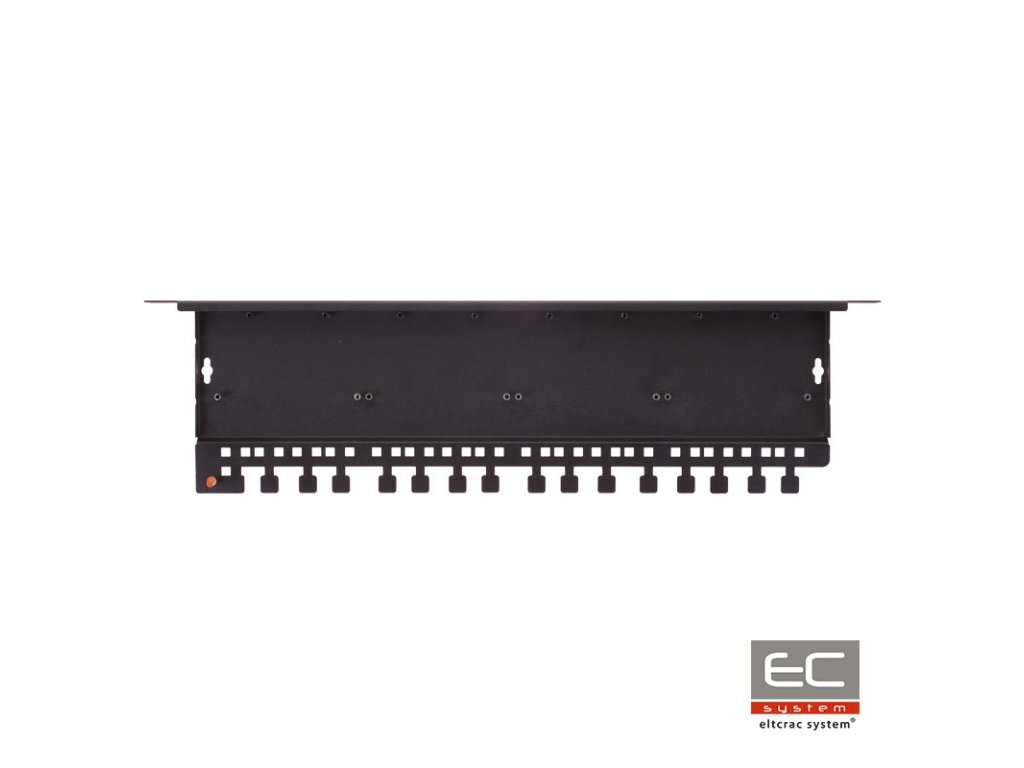

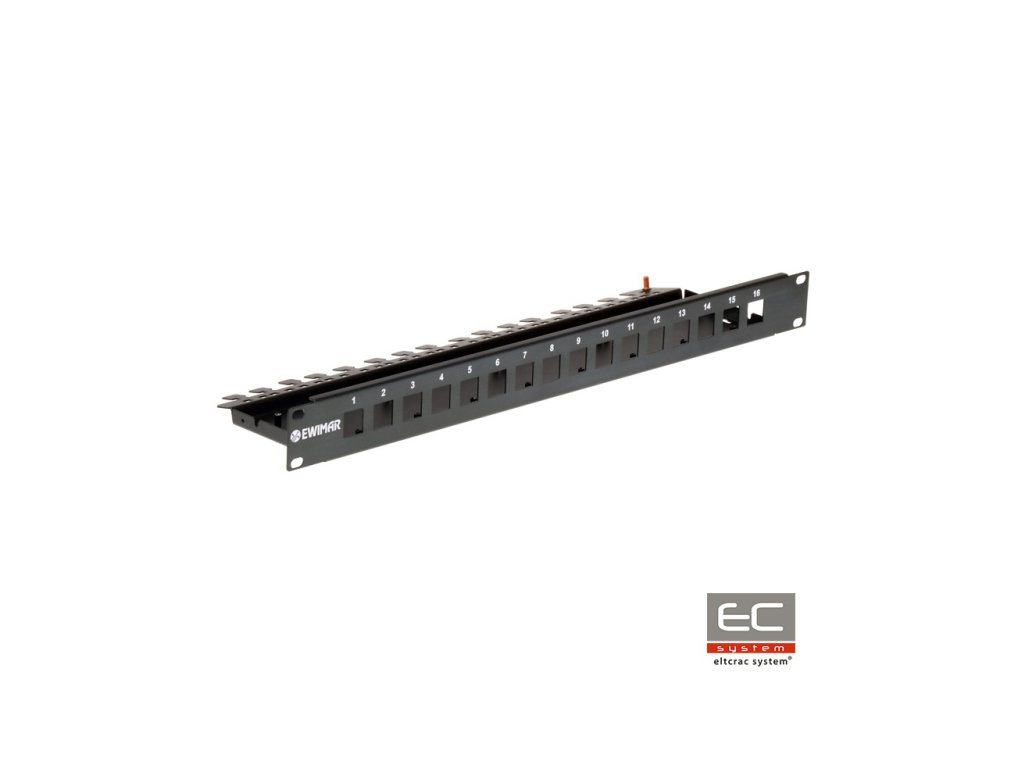

Príklad montáže modulov PTF-54 a PTU-54 v rackovom paneli
