PSR-ECO-5012-RS - Záložný zdroj AC/DC - Ropam

Podrobný popis

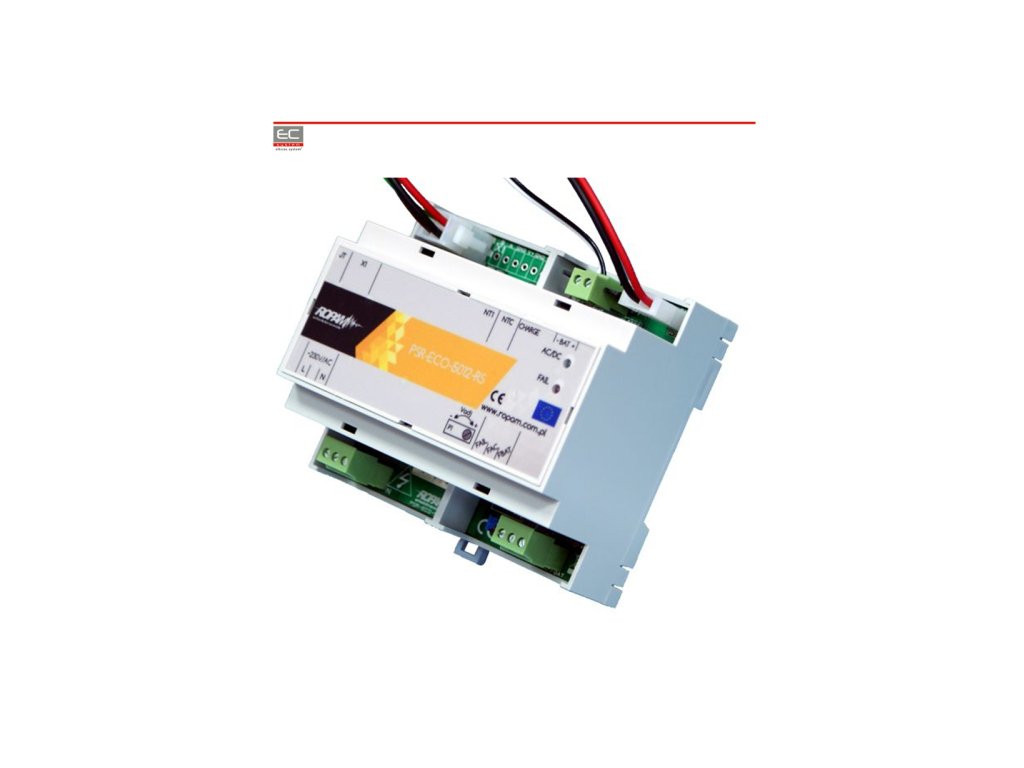

PSR-ECO-5012-RS Inteligentný, zálohovaný a monitorovaný napájací zdroj AC/DC - ROPAM

PSR-ECO-5012-RS je inteligentný, zálohovaný a monitorovaný napájací zdroj AC-DC. Zariadenie s káblovým zväzkom slúži na pripojenie dosky OptimaGSM, NeoGSM, NEO (napájací zdroj nemá výstupy napájania na konektoroch). Zariadenie sa vyznačuje účinnosťou až 91% a najvyššou funkčnosťou a univerzálnosťou použitia v slaboprúdových inštaláciách. Napájacie zdroje PRS-ECO sú založené na moderných integrovaných meničoch napätia. Zariadenie je zbavené prvkov generujúcich najväčšie energetické straty: izolujúci transformátor, nízkonapäťový usmerňovač, nízkonapäťový stabilizátor. Napájací zdroj integruje 3 funkcie v jednom: regulovaný napájací zdroj, nabíjačka batérií, UPS napätie 12V/DC alebo 24V/DC.



1. Funkcie a parametre napájacieho zdroja AC/DC, blok spracovania energie.
• vysoká energetická účinnosť, typicky 88% v celom rozsahu práce (rozsah 88%-91%)
• zvýšená galvanická izolácia PRI/SEC: 3,5kV (iné napájacie zdroje typicky: 1,5kV)
• výstupný výkon 50W dostupný v celom rozsahu podmienok II. triedy prostredia
• celkový výkon 65W, napájací zdroj vnútorne prúdovo vyvážený
• verzie s výstupným napätím 12VDC a 24VDC, bezprerušový napájací zdroj s nízkou úrovňou šumu a vlnenia
• regulácia výstupného napätia v režime práce ako DC napájací zdroj
• elektronické a autonómne ochrany s automatickým návratom: preťažovacie OCP, skratuvzdorné SCP, teplotné OHP, nadnapäťové OVP, podnapäťové UVP
• vysoká kvalita všetkých výkonových prvkov
• pasívne chladenie a nízka emisia tepla
• 100% testovanie napájacích zdrojov pod plným nominálnym zaťažením
• technológia automatickej montáže SMT a THT v rámci dostupnej bázy materiálov
• vysoká odolnosť EMC a ESD pre triedu priemyselných zariadení a nízka emisia ako pre domáce zariadenia
• II. trieda ochrany, bez obvodu PE
• modulárna DIN 6M skrinka (ABS, UL94 V-0) a dedikované nástenné skrinky

2. Funkcie a parametre obvodu nabíjačky batérie.
• dvojfázové nabíjanie batérie: konštantný prúd a konštantné napätie.
• autokompnezácia napätia nabíjania pomocou snímača teploty. teplotná kompenzácia +/- 3,3 [mV/°C/článok] vzhľadom na návrhovú teplotu 20 °C.
• elektronické a autonómne ochrany: preťažovacie OCP, skratuvzdorné SCP, podnapäťové UVP a reverznou polaritou batérie (RPP).
• dynamický test a diagnostika batérie pri práci s zaťažením
• funkcia ochrany pred preťažením poškodenej batérie: pokročilý algoritmus merania zavedeného náboja, ak Qbat>Qmax a chýba režim konštantného napätia nabíjania, napájací zdroj vypne nabíjanie, vystaví status poruchy, ale zachová batériu ako zdroj núdzového napájania.
• podpora batérií 12V olovených (SLA alebo AGM).

3. Stav práce napájacieho zdroja (dohľad) a systémová komunikácia.
• konštrukcia a funkcie v súlade s PN-EN 50131-6, stupeň 2 alebo 3, napájací zdroj typ A
• mikroprocesorová diagnostika a kontrola práce napájacieho zdroja
• meranie základných parametrov napájacieho zdroja: napätia, prúdy, teplota
• 100% testovanie a kalibrácia napájacích zdrojov v procese výroby
• technické výstupy na reportovanie stavu: stav AC, stav batérie a ostatné poruchy
• zbernica EIA-485 v dvoch verziách komunikačného protokolu: -RN: ROPAMNet a -BN BACNet (MS/TP, verzie dostupné IVQ 2012).
• dohľad a komunikácia so systémami NEO, VisumGSM (ROPAMNet) a systémami automatizácie BMS (BACNet).
• optická signalizácia stavu práce napájacieho zdroja s informáciami o stave napájania a poruchách (kódy)
• lokálna (jumpery) alebo diaľková (EIA-485) konfigurácia funkcií napájacieho zdroja

POUŽITIE:

• napájanie systému NEO, NeoGSM, OptimaGSM
• napájanie domácich automatizácií
• napájanie LED osvetlenia 12VDC
• napájacie zdroje pre systémy kontroly prístupu
• napájacie zdroje pre systémy priemyselnej televízie
• napájanie systémov 12VDC.
(aplikácie vyžadujúce súlad s normou PN-EN 50131-6, stupeň 2,3 typ A)

Napájací zdroj je určený na montáž v dedikovaných skrinkách s indexom 'D" napr. O-R-4D.
