PSR-ECO-5012-RN - Záložný zdroj AC/DC - Ropam

Podrobný popis

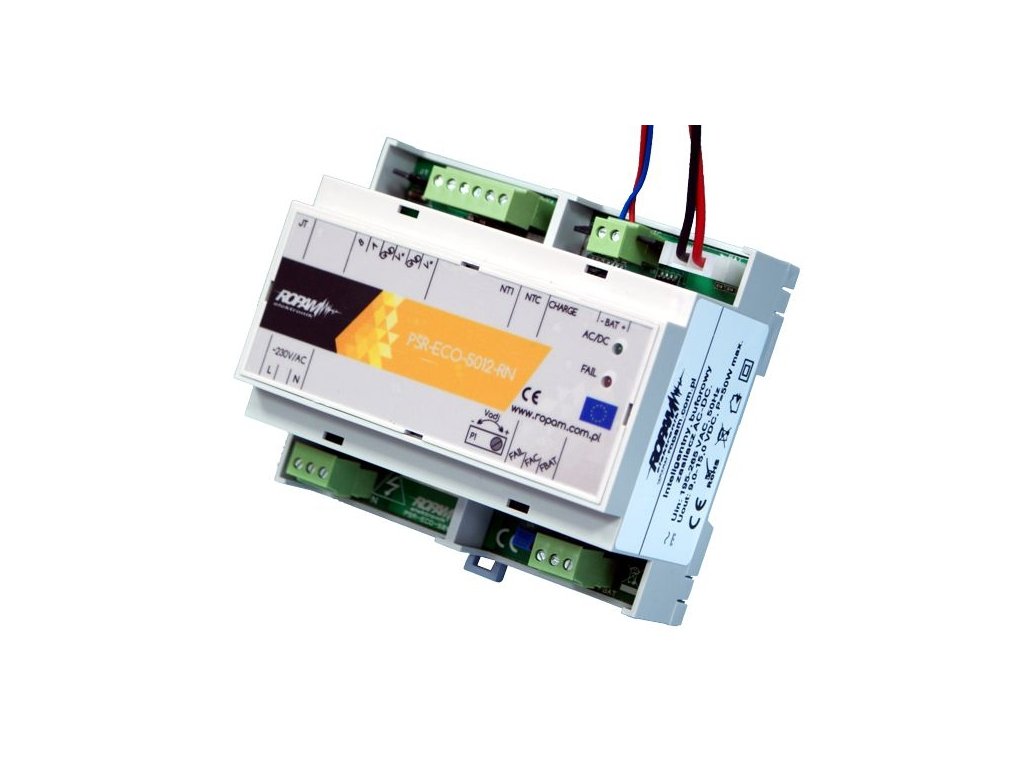

PSR-ECO-5012-RN Inteligentný, záložný a monitorovaný zdroj AC/DC - ROPAM

Zhodný s normou PN-EN 50131-6

Spoločnosť Ropam Elektronik na základe analýzy požiadaviek trhu a sledovania globálnych trendov zvyšovania efektívnosti využívania energie sa rozhodla spojiť funkčné požiadavky kladené na napájacie zdroje pre alarmové systémy a energetické normy napájacích zdrojov pre systémy automatizácie. Pri analýze nového riešenia sa zohľadnili technické požiadavky, ekologické aspekty a minimalizácia nákladov na používanie. Veľký dôraz sa kládol aj na údržbu batérií záložného napájania, vďaka použitiu správneho dvojfázového procesu nabíjania stálo-prúdom a následne stálo-napätím (I/U) a automatickej teplotnej kompenzácii napätia nabíjania sa predĺžila činnosť batérií za normálnych podmienok na projektovú hodnotu výrobcu. To má veľký význam pre spoľahlivosť systému a prináša merateľné ekonomické výhody pre používateľa vďaka predĺženiu času výmeny a servisných prehliadok. Treba totiž pamätať, že životnosť batérie sa znižuje až o polovicu pri každom zvýšení teploty o 8 °C, tj. práca pri 28 °C skráti 'životnosť' o 50 % a pri 36 °C o 75 % oproti projektovanej životnosti. Mnohé iné záložné napájacie zdroje na trhu s nízkou efektívnosťou a veľkým výkonom spôsobujú zahriatie vnútra krytu na kritické podmienky a nemajú automatickú kompenzáciu napätia nabíjania. Čo je horšie, často majú chladiace prvky (chladiče) umiestnené v blízkosti batérie, čo spôsobuje miestne zahriatie batérie a drastické prebitie zahriatych buniek a koróziu elektród.

V súčasnosti je najbežnejším štandardom napájacích zdrojov v alarmových systémoch konštrukcia založená na schéme:
sieť 230Vac ? jednofázový transformátor ? nízkonapäťový usmerňovač ? lineárny stabilizátor alebo nízkonapäťový menič ? výstup 12Vdc.

Efektívnosť vyššie uvedených konštrukcií sa pohybuje v rozmedzí: 50%-70%. Napájacie zdroje AC/DC série PSR-ECO sa vyznačujú efektívnosťou až 91 % a najvyššou funkčnosťou a univerzálnosťou použitia v nízkonapäťových inštaláciách. Napájacie zdroje PSR-ECO sú založené na moderných integrovaných meničoch napätia (záložné zdroje SMPS – Switch Mode Power Supply). Sú bez prvkov generujúcich najväčšie straty energie: izolačný transformátor, nízkonapäťový stabilizátor alebo nízkonapäťový usmerňovač. Zariadenie integruje 3 funkcie v jednom: regulovaný napájací zdroj, nabíjačku batérií, UPS s napätím 12V/DC alebo 24V/DC.

Napájacie zdroje PSR-ECO sú založené na moderných integrovaných meničoch napätia (záložné zdroje SMPS – Switch Mode Power Supply). Sú bez prvkov generujúcich najväčšie straty energie: izolačný transformátor, nízkonapäťový usmerňovač, nízkonapäťový stabilizátor. Napájací zdroj integruje tri funkcie v jednom: regulovaný napájací zdroj, nabíjačku batérií, UPS s napätím 12V/DC alebo 24V/DC (pozri verziu).

1. Funkcie a parametre napájacieho zdroja AC/DC, blok spracovania energie.
• vysoká energetická efektívnosť, typicky 88% v plnom rozsahu činnosti (rozsah 88%-91%)
• zvýšená galvanická izolácia PRI/SEC: 3,5kV (iné napájacie zdroje typicky: 1,5kV)
• výstupný výkon 50W dostupný v celom rozsahu podmienok II. triedy prostredia
• celková výkon 65W, napájací zdroj vyvážený prúdovo vnútorne
• verzie s výstupným napätím 12VDC a 24VDC, neprerušiteľný zdroj napätia s nízkym šumom a zvlnením
• regulácia výstupného napätia v režime činnosti ako DC napájací zdroj
• elektronické a autonómne zabezpečenia s automatickým návratom: preťaženie OCP, skratu SCP, teplotnému OHP, nadnapätiu OVP, podnapätiu UVP
• vysoká kvalita všetkých výkonových prvkov
• pasívne chladenie a nízka tepelná emisia
• testovanie 100 % napájacích zdrojov pod plným menovitým zaťažením
• technológia automatickej montáže SMT a THT v rámci dostupnej materiálovej bázy
• vysoká odolnosť EMC a ESD pre triedu priemyselných zariadení a nízka emisia ako pre domáce zariadenia
• II. trieda ochrany, bez okruhu PE
• modulárna skrinka DIN 6M (ABS, UL94 V-0) a dedikované nástenné skrinky

2. Funkcie a parametre obvodu nabíjačky batérií.
• nabíjanie batérie dvojfázové: stálo-prúdové a stálo-napätové.
• automatická kompenzácia napätia nabíjania pomocou teplotného senzora, teplotná kompenzácia +/- 3,3 [mV/°C/bunka] vzhľadom na navrhovanú teplotu 20 °C.
• elektronické a autonómne zabezpečenia: preťaženie OCP, skratu SCP, podnapätiu UVP a proti spätnej polarizácii batérie (RPP).
• dynamický test a diagnostika batérie pri práci so záťažou
• funkcia ochrany pred prebitím poškodenej batérie: pokročilý algoritmus merania zavedeného náboja, ak Qbat>Qmax a nie je režim stálo-napätového nabíjania, napájací zdroj vypne nabíjanie, nastaví stav poruchy, ale ponechá batériu ako zdroj záložného napájania.
• podpora 12V olovených kyselinových batérií (SLA alebo AGM).

3. Stav činnosti napájacieho zdroja (dohľad) a systémová komunikácia.
• konštrukcia a funkcie v súlade s PN-EN 50131-6, stupeň 2 alebo 3, napájací zdroj typ A
• mikroprocesorová diagnostika a kontrola činnosti napájacieho zdroja
• meranie základných parametrov napájacieho zdroja: napätia, prúdy, teplota
• testovanie a kalibrácia 100 % napájacích zdrojov v rámci výrobného procesu
• technické výstupy na reportovanie stavu: stav AC, stav batérie a ďalšie poruchy
• zbernica EIA-485 v dvoch verziách komunikačných protokolov: -RN: ROPAMNet a -BN BACNet (MS/TP, dostupné verzie IVQ 2012).
• dohľad a komunikácia s systémami NEO, VisumGSM (ROPAMNet) a systémami automatizácie BMS (BACNet).
• optická signalizácia stavu činnosti napájacieho zdroja s informáciou o stave napájania a poruchách (kódy)
• lokálna (prepojky) alebo vzdialená (EIA-485) konfigurácia funkcií napájacieho zdroja

POUŽITIE
(aplikácie vyžadujúce zhodu s normou PN-EN 50131-6, stupeň 2,3 typ A):
• napájanie systému NEO, VisumGSM
• napájanie systémov domácej automatizácie
• napájanie LED osvetlenia 12VDC
• napájacie zdroje pre systémy kontroly prístupu
• napájacie zdroje pre systémy priemyselnej televízie
• napájanie systému 12VDC
