PS1A-LCK - Modul napájacej prechodovej jednotky - ROGER

Podrobný popis

PS1A-LCK - Modul napájacieho prechodu - ROGER

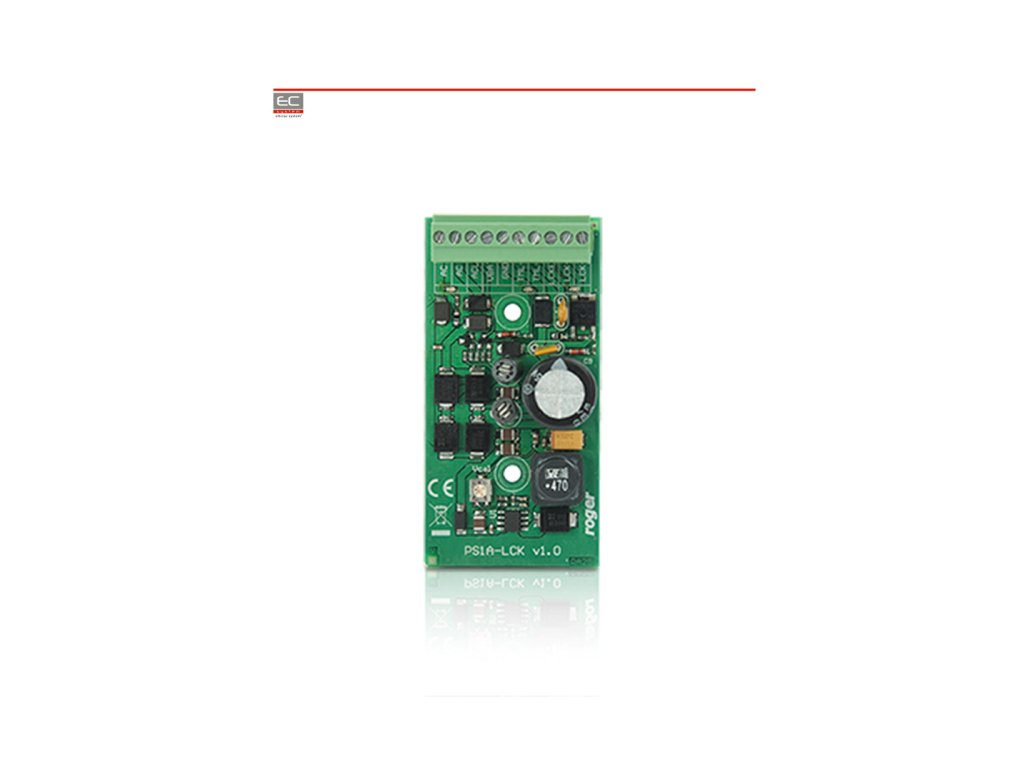

Tento produkt je napájaný striedavým napätím 18V, ktoré premieňa na jednosmerný prúd a poskytuje na dvoch napájacích výstupoch 13,8 V. Prvý výstup s výkonom 1A je určený na napájanie zámku a ďalších súčastí prechodu, napr. signalizátora alebo zvončeka. Druhý výstup s výkonom 0,2A je určený na napájanie prístupových terminálov. Výstup 1A môže byť zapnutý natrvalo alebo spínaný z úrovne vstupnej linky modulu. PS1A-LCK má vstup pre pripojenie zdroja núdzového napájania, ktoré udržiava prevádzku prechodu v prípade výpadku striedavého napätia. Nedostatok striedavého napájacieho napätia je signalizovaný na tranzistorovom výstupe. Každý výstup modulu je chránený pred preťažením. Produkt nájde hlavné využitie pri napájaní súčastí prechodu v prípade, že výkon zabudovaného napájacieho zdroja prístupového riadiča alebo expandéra je nedostatočný pre napájanie druhého prechodu.

Charakteristické vlastnosti:

• Hlavné napájanie zo striedavého napätia 18 V

• Núdzové napájanie z jednosmerného napätia 13,8 V

• Napájací výstup 1,0 A (LCK)

• Napájací výstup 0,2 A (TML)

• Spínanie výstupu LCK z úrovne vstupnej linky

• Výstup signalizujúci nedostatok striedavého napätia

• Výstupy chránené proti preťaženiu

• Montáž na DIN lištu alebo tradičná

• Podmienky práce:

  • Teplota od +5°C do +40°C

  • Vlhkosť od 10% do 95%

Technická špecifikácia:
