PRO I/O-60 (G3) - Modul vstupov a výstupov pre systém PRO - ACO

Podrobný popis

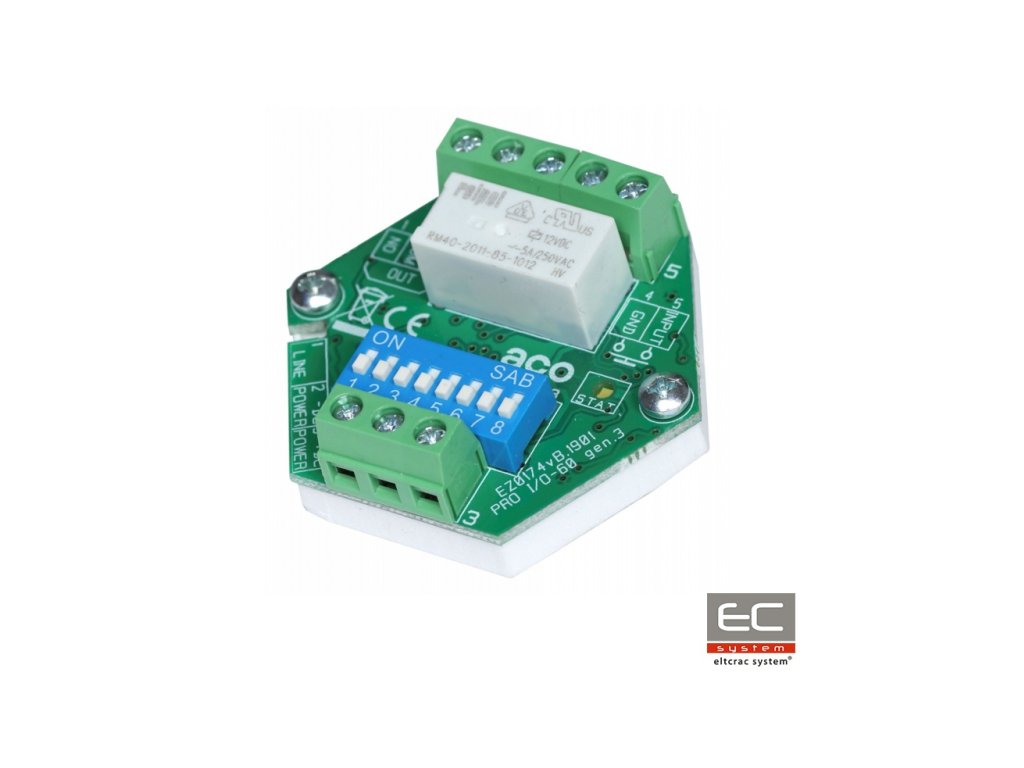

PRO I/O-60 (G3) je modul vstupov a výstupov do systému PRO. Zariadenie má reléový výstup: jeden pár kontaktov typu NO/NC 5A/24VDC a vstup typu NO pre pripojenie tlačidla spínača. Úlohou modulu je pripojenie k systému a obsluha ďalších zariadení. Zariadenie umožňuje napr. ovládanie automatizácie domácnosti, garážovej brány, závory, osvetlenia, roliet a pripojenie zariadení signalizujúcich zvonenie. Pomocou modulu je tiež možné pripojenie vonkajšieho tlačidla na priame spustenie elektromagnetu v paneli, automatické otváranie dverí pri zvonení prijímača a vyvolanie funkcie zvončeka (zvonček prijímača). Modul je bez krytu, montáž zariadenia sa vykonáva v elektrickej krabici ? 60mm. PRO I/O-60 (G3) je kompatibilný so všetkými zariadeniami z skupiny COMO/ Familio PRO, PRO-A.

Vlastnosti modulu:

• zapnutie výstupu na 1s po stlačení tlačidla F2 v prijímači alebo po vložení kódu v paneli pred dvojitým stlačením tlačidla „kľúčik“ alebo po priložení snímača priblíženia ACC pred stlačením tlačidla „kľúčik“ (čas zapnutia výstupu môže byť modifikovaný pomocou počítačového programu a voliteľného rozhrania PRO-USB)
• reléový výstup môže pracovať v monostabilnom režime (momentový, podľa nastaveného času) alebo bistabilnom (Každé vyvolanie zapnutia reléovej zmení jeho stav na opačný – z ON na OFF a naopak)
• otváranie dverí v akomkoľvek okamihu (bez nutnosti prijatia hovoru)
• automatické otváranie dverí počas zvonenia (možnosť vzdialenej aktivácie tejto možnosti pomocou napr. hodín)
• možnosť pripojenia v byte ďalšieho zvukového alebo svetelného zariadenia signalizujúceho zvonenie
• možná je samostatná práca modulu bez prijímača a súčasne s prijímačom
• funkcia zapnutia výstupu počas každého otvárania dverí v paneli (čas zapnutia výstupu je podľa času otvárania nastavovaného v paneli (neplatí pre otváranie z vstupu INPUT panela)
• funkcia zabezpečeného ovládania otvárania dverí: elektromagnet pripojujeme k modulu, a panel zapína vzdialené otváranie cez systémovú zbernicu (v takom prípade elektromagnet nie je pripojený priamo k panelu)
• realizované funkcie sú volené spínačmi na module
• zapnutie reléového výstupu a reakcia na vstup môže byť priradená k konkrétnej adresy prijímača alebo ku všetkým prijímačom (bez ohľadu na adresu)
• podporuje adresy prijímačov: 31 adries (programované spínačmi na module) alebo 1023 adries (programovaných z počítača pomocou voliteľného rozhrania PRO-USB)
• pre adresu 0 modul spolupracuje so všetkými adresami v systéme
• funkcie relé môžu byť dodatočne obmedzené podľa adresy interkomového prijímača (táto možnosť môže byť modifikovaná len pomocou počítačového programu a voliteľného rozhrania PRO-USB)
• kompatibilný s celým systémom PRO

Príklad použitia:

• domáca automatika: ovládanie vonkajších zariadení napr. osvetlenie, rolety
• ovládanie druhej brány: napr. brána pri vjazde, závora
• ako zvonček
• ako zvonček pri vchode, kde nie je vonkajší panel
• ďalšia signalizácia zvonenia
• ďalšie ručné/automatické otváranie dverí
• rôzne použitie v bytoch osôb so zdravotným postihnutím
• spustenie relé počas otvárania dverí v systéme PRO (neplatí pre otváranie z vstupu INPUT panela) - funkcia podporovaná panelmi FAM-PRO vo verzii softvéru od v1.1.5 alebo pre panely série COMO, bez ohľadu na verziu softvéru

Technické údaje:

Ostatné funkcie spojené s 3. generáciou modulu:

• programovanie nastavení a aktualizácia softvéru cez systémovú zbernicu (požadované počítačové rozhranie PRO-USB)
• kompatibilné s predchádzajúcimi generáciami systému PRO
• individuálne číslo každého zariadenia: DevID
• vyhľadanie všetkých zariadení v systéme
• individuálne alebo skupinové riadenie zariadení
• možnosť riadenia zariadení a aktualizácie v behajúcom systéme
• jednotný softvér pre obsluhu všetkých zariadení: PRO 3 Manager
