Podomietkový vypínač 10a 250v O-OR-OE-7703/B

Podrobný popis

Podomietkový vypínač 10A 250V O-OR-OE-7703/B

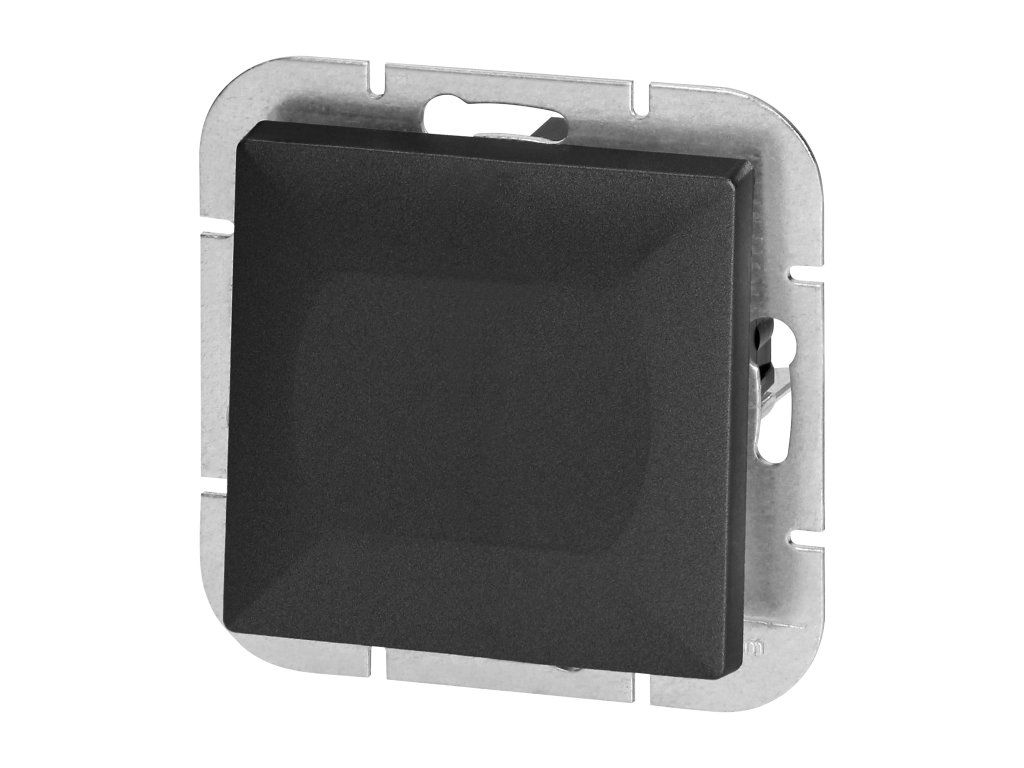

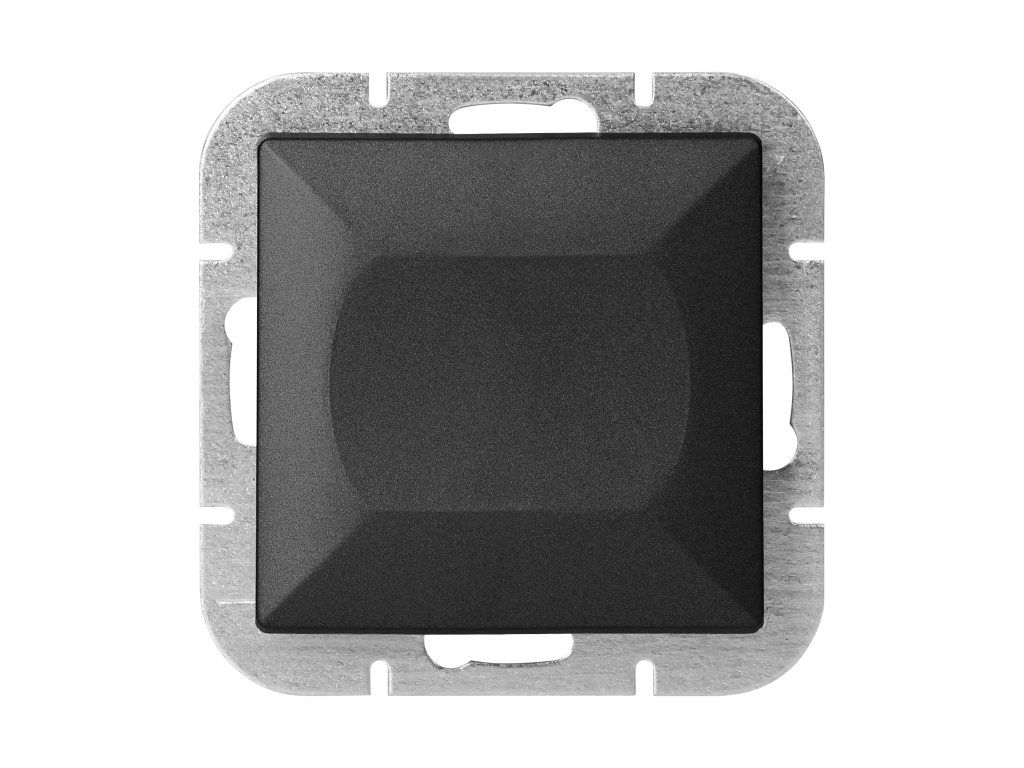

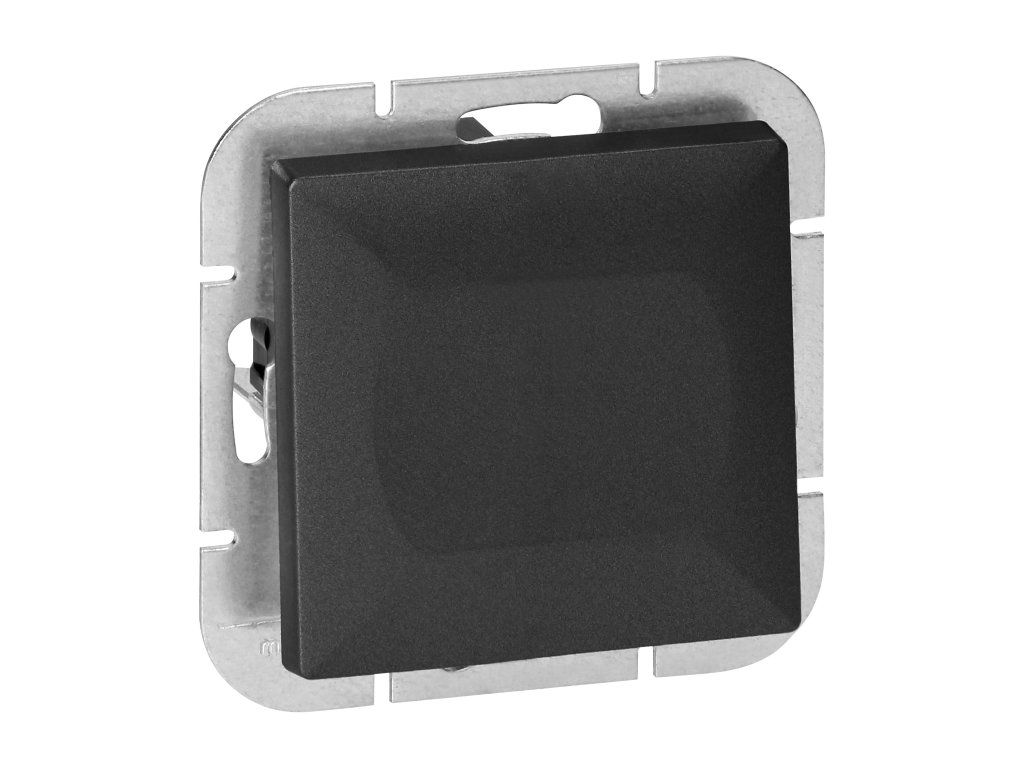

Podomietkový krížový vypínač Orno Pearl v čiernom prevedení je určený na ovládanie osvetlenia z viacerých miest v rámci jednej inštalácie. Vďaka zapustenej montáži pôsobí čisto a nenápadne, preto sa hodí do moderných interiérov aj bežných domácností. Je vhodný najmä na schodiská, chodby, medziposchodia a ďalšie miesta, kde je praktické komfortné spínanie svetla z viacerých bodov.

• Určený na podomietkovú montáž
• Krížové zapojenie pre ovládanie osvetlenia z viacerých miest
• Čierne matné prevedenie
• Vhodný pre vnútorné priestory s krytím IP20

Hlavné výhody

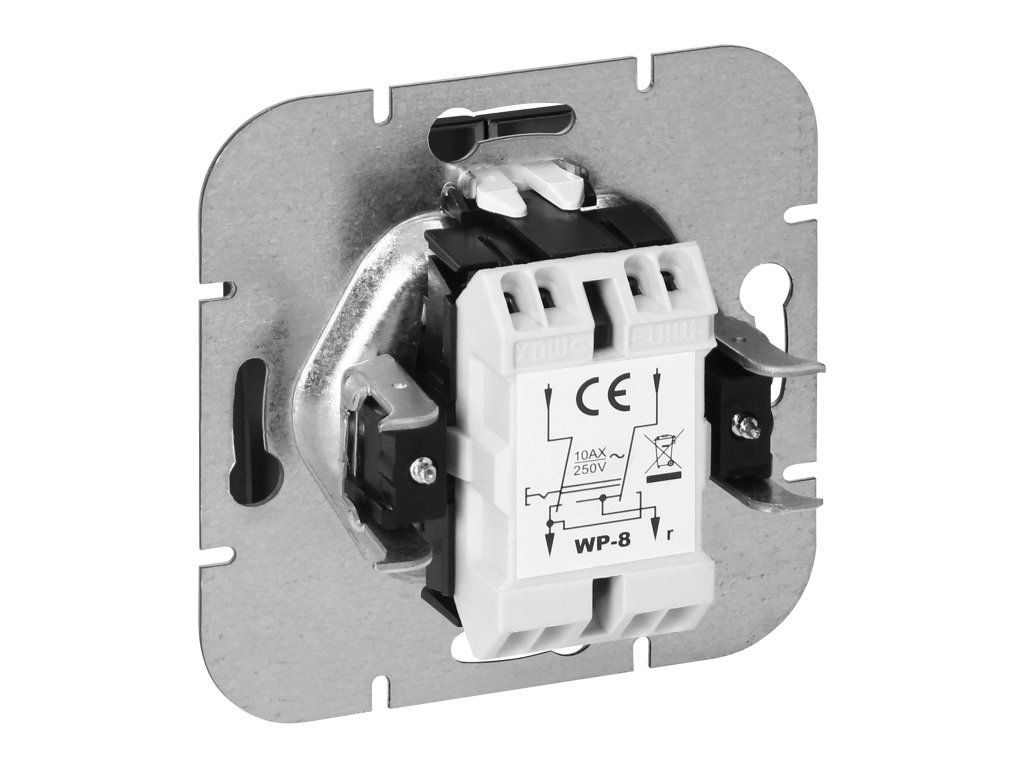

Séria Pearl je navrhnutá s dôrazom na jednoduchú montáž, spoľahlivú funkčnosť a jednotný vzhľad elektroinštalácie. Symetrický modulárny systém rámových platní umožňuje flexibilné osadenie v horizontálnej aj vertikálnej polohe. Rýchlosvorkové pripojenie uľahčuje inštaláciu vodičov a kvalitné upevnenie prispieva k stabilnému osadeniu v krabici.

• Modulárny systém pre viacnásobné rámové zostavy
• Možnosť montáže horizontálne aj vertikálne
• Rýchlosvorky pre jednoduchšie pripojenie vodičov
• Pevná montážna konštrukcia pre stabilné osadenie

Použitie

Tento vypínač je ideálny do miest, kde potrebujete pohodlne prepínať osvetlenie medzi viacerými ovládacími bodmi. Najčastejšie sa využíva v chodbách, na schodiskách, v prechodových priestoroch alebo v iných interiéroch. Je určený pre bežné domáce a bytové elektroinštalácie s menovitým napätím 250 V a prúdovým zaťažením 10 A.

• Ovládanie osvetlenia na schodisku a v chodbe
• Vhodný do bytov, domov aj kancelárskych interiérov
• Určený pre bežné svetelné okruhy
• Praktické riešenie pre prepojenie viacerých ovládacích miest

Technické parametre

• Zapojenie: krížový vypínač
• Spôsob ovládania: kolískový
• Zostava: systémový prvok modulárneho elektroinštalačného osadenia
• Počet kolísk: 1
• Spôsob montáže: podomietková montáž
• Spôsob upevnenia: pazúriková / skrutková montáž
• Materiál: plast
• Kvalita materiálu: termoplast
• Povrchová ochrana: lakovanie
• Povrchová úprava: matná
• Farba: čierna
• Priestor na označenie / informačná plocha: nie
• Vhodné pre stupeň krytia (IP): IP20
• Menovité napätie [V]: 250
• Frekvencia [Hz]: 50
• Menovitý prúd [A]: 10
• Typ pripojenia: samozacvakávací konektor
• Šírka prístroja [mm]: 81
• Výška prístroja [mm]: 81
• Hĺbka prístroja [mm]: 14
• Zabudovaná hĺbka [mm]: 27
• Minimálna hĺbka montážnej krabice [mm]: 27

Rozmery a montáž

Vypínač má kompaktné rozmery 81 × 81 mm, takže dobre zapadne do štandardných inštalačných riešení. Zabudovaná hĺbka 27 mm a požiadavka na minimálnu hĺbku montážnej krabice 27 mm uľahčujú plánovanie montáže. Robustná konštrukcia z termoplastu podporuje dlhodobé používanie v interiéri.

• Kompaktný rozmer 81 × 81 mm
• Zabudovaná hĺbka 27 mm
• Minimálna hĺbka krabice 27 mm
• Vhodné na štandardnú podomietkovú inštaláciu

Dôležité informácie

Výrobok je určený výhradne do vnútorného prostredia. Nie je vhodný do vlhkých alebo vonkajších priestorov bez zodpovedajúcej ochrany. Pri montáži odporúčame dodržať podmienky elektroinštalácie a inštaláciu zveriť kvalifikovanej osobe.

• Určený len do interiéru
• Krytie IP20 neochráni pred vlhkosťou ani prachom vo zvýšenej miere
• Montáž má vykonať kvalifikovaný elektrikár
• Pred montážou skontrolujte kompatibilitu s existujúcou inštaláciou
