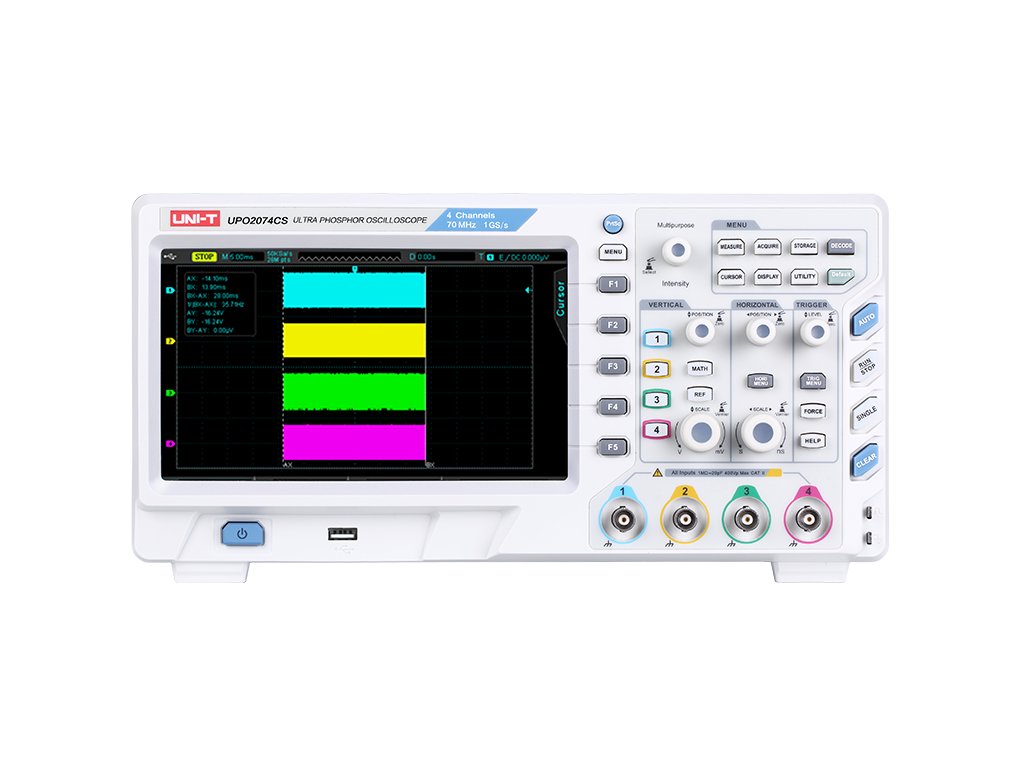

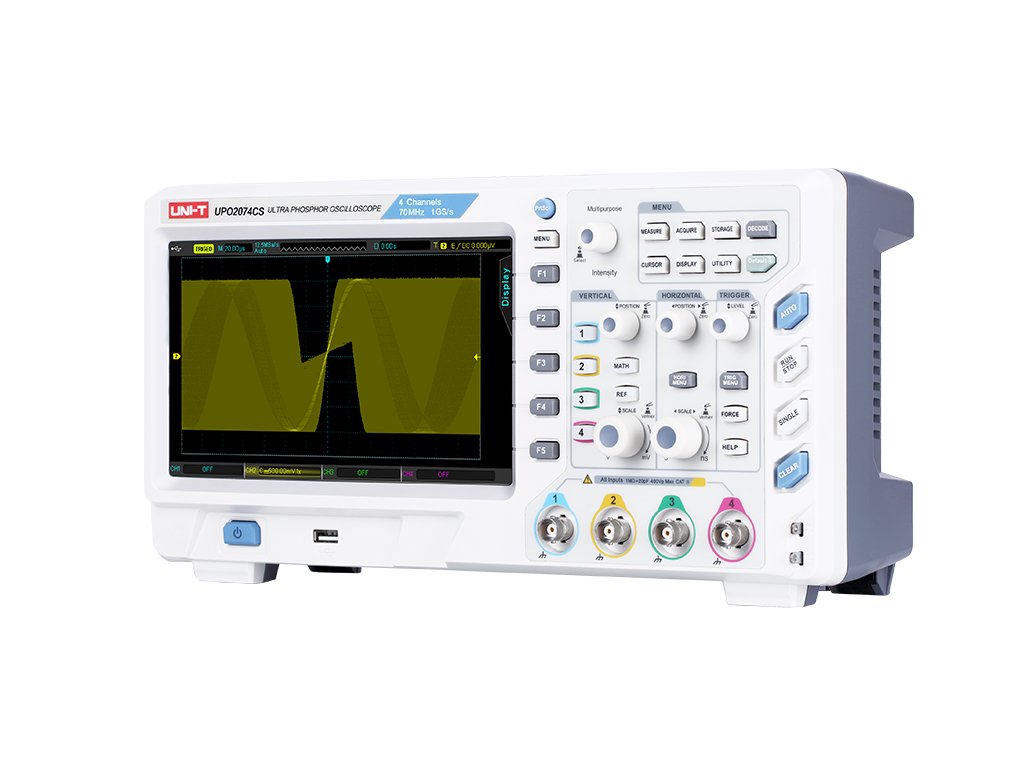

Osciloskop Uni-T UPO2074CS s displejom Ultra PHOSPHOR

Digitálne osciloskopy série UPO2000CS sú založené na jedinečnej technológii Ultra Phosphor. UPO2074CS je multifunkčný, vysoko výkonný a ľahko použiteľný prístroj s vynikajúcimi technickými parametrami. Ideálna kombinácia viacerých funkcií v jednom prístroji môže používateľom pomôcť rýchlo vykonať komplexné testy.

Osciloskop UNI-T UPO2074CS je široko používaný univerzálny merací prístroj, ktorý umožňuje používateľom zobrazovať priebehy, prepätia, poruchy vyskytujúce sa vo forme špičiek atď. Digitálny osciloskop konvertuje vstupný analógový signál do digitálnej podoby. Tieto údaje sa následne konvertujú na prezentáciu a prípadnú analýzu v digitálnych systémoch.

Štvorkanálový osciloskop UNI-T UPO2074CS s frekvenčnou odozvou 70 MHz sa vyznačuje vysokým zrýchľovacím napätím elektrónového lúča, ktoré umožňuje dobrú kvalitu a ostrosť obrazu. Sondy osciloskopu majú krátky čas nábehu a odolávajú vysokým napätiam.

Séria UPO2000CS je navrhnutá tak, aby uspokojila najnáročnejšie trhy s osciloskopmi, vrátane komunikačných, polovodičových, počítačových, leteckých, obranných, prístrojových, priemyselných alebo spotrebných.

HLAVNÉ PARAMETRE
Analógová šírka pásma: 70 MHz
Počet kanálov: 4
Frekvencia vzorkovania: 1 GS/s
Hĺbka pamäte: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (na kanál)
Rýchlosť snímania tvaru vlny: 50 000 wfms/s
Časová základňa: 5 ns/div ~ 50 s/div
Vstupná impedancia: 1 MOhm±2% pri kapacite 20 pF±3 pF
Citlivosť vertikálnej výchylky: 1 mV/div ~ 20 V/div (1 MOhm)
Záznam tvaru vlny (1 kanál): Max. 65 000 snímok
Režimy spúšťania: Hrana, šírka impulzu, sklon, video
Operácie s priebehom: A+B, A-B, AxB, A/B, FFT, logické operácie
Automatické meranie 34 parametrov: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Počet súčasne zobrazených výsledkov: 5
Štatistiky meraní: Priemer, Max, Min, číslo merania
Frekvenčné okno: 6 bitov

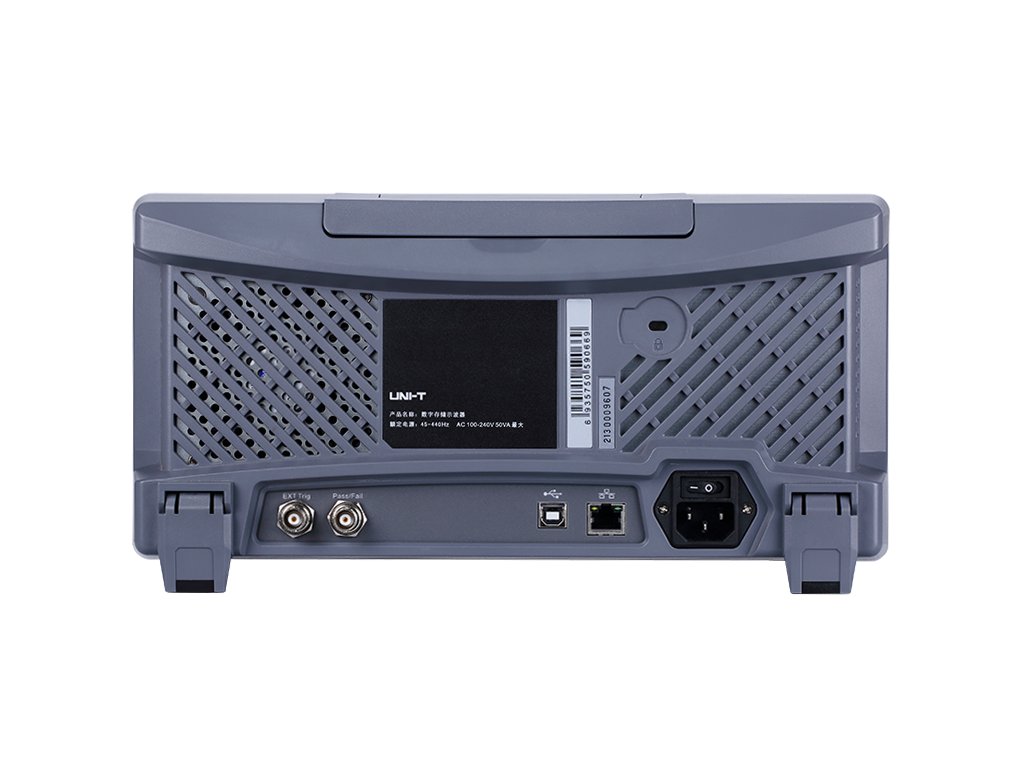

Rozhrania: USB Host, USB Device, LAN, AUX výstup

VŠEOBECNÉ VLASTNOSTI
Napájanie: 100 V~240 V AC rms, 50 Hz/60 Hz
Displej: 8" TFT LCD, WVGA (800x480 px)
Typ displeja: Ultra Phosphor
Rozmery: 336 x 164 x 108 mm
Hmotnosť: 3,5 kg

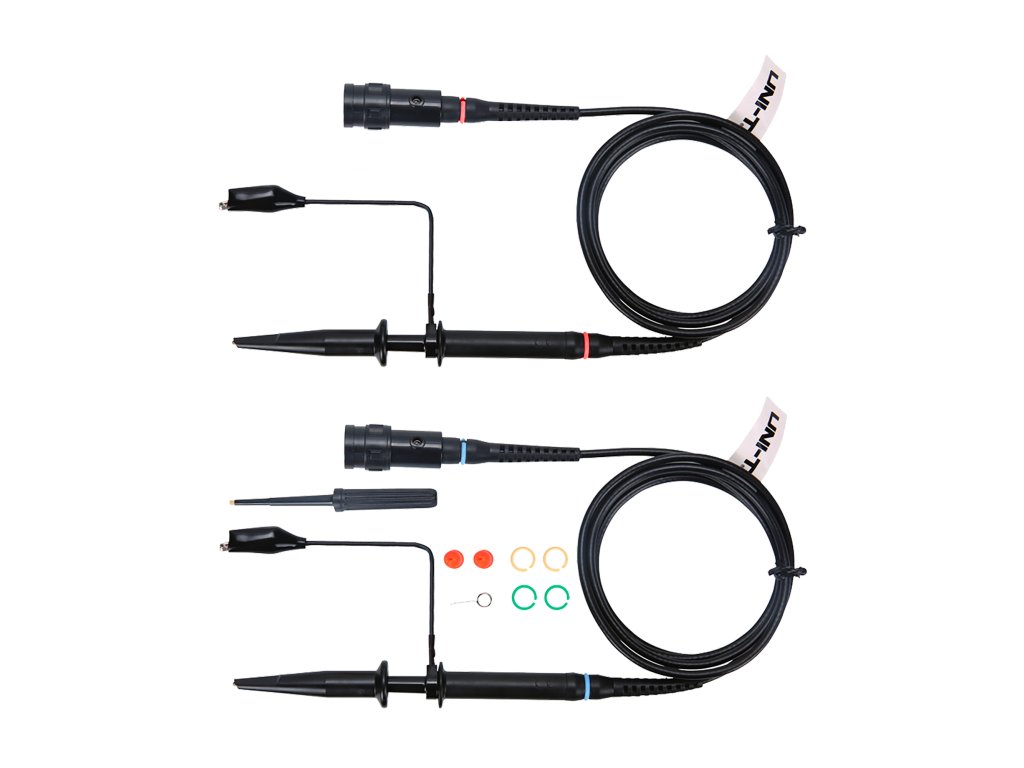

Príslušenstvo: sieťový kábel, USB kábel, meracie sondy
