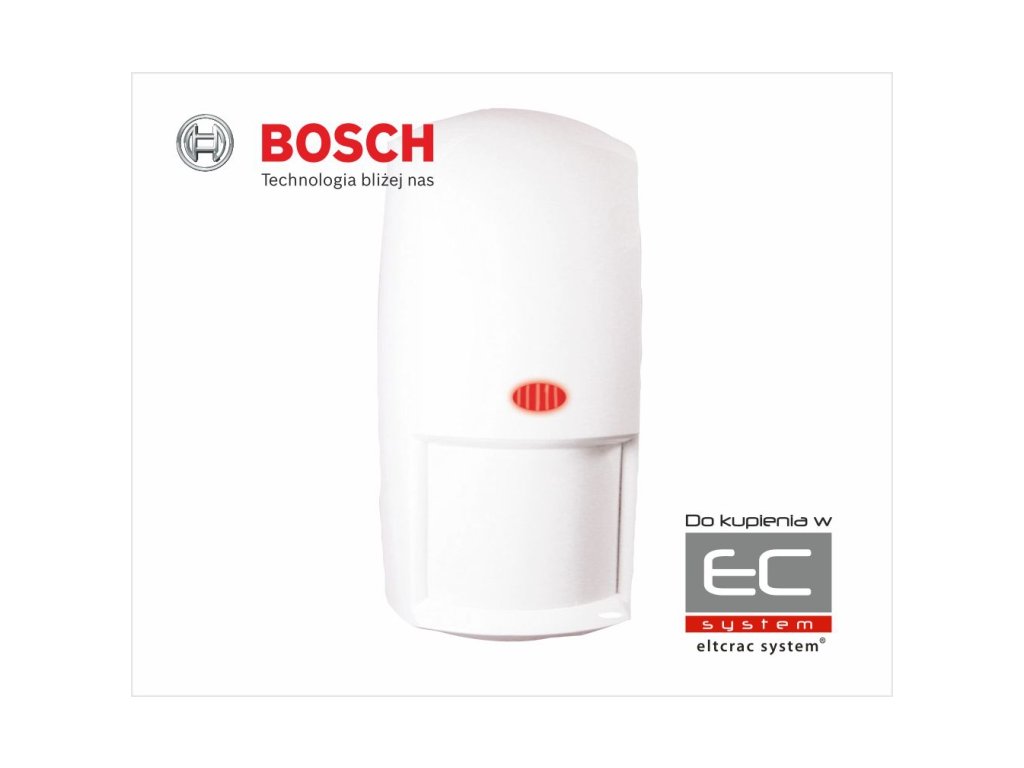

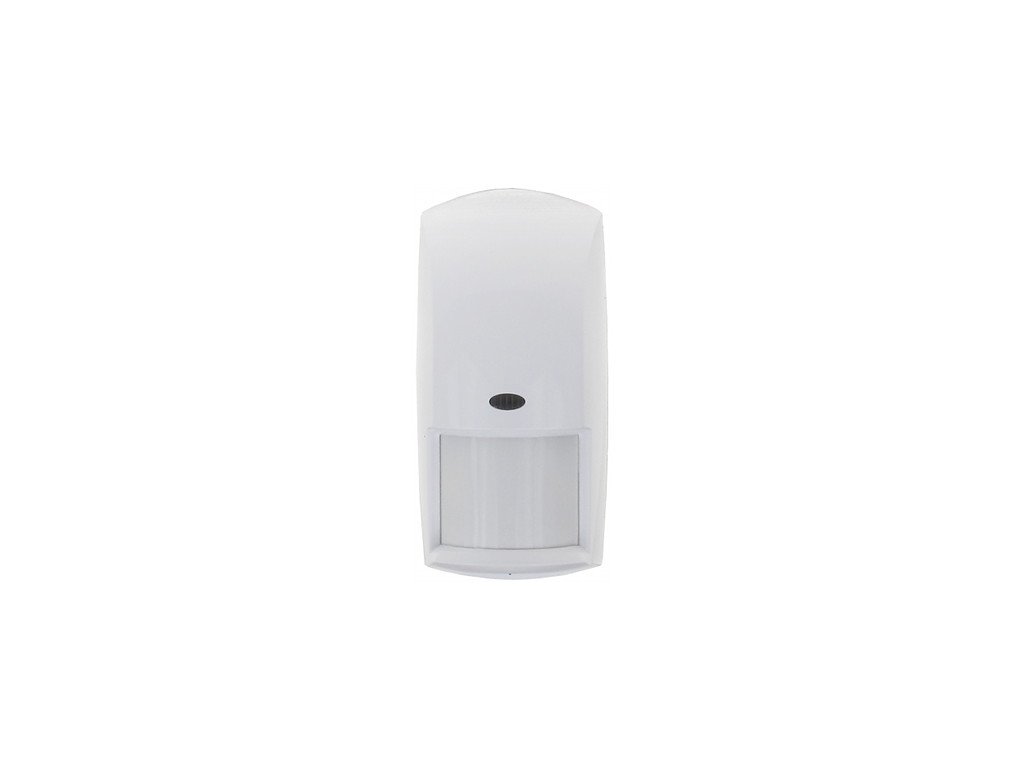

OD850-F1E Vonkajší pohybový senzor Bosch, metóda detekcie: PIR + MW (10.544 GHz), detekčný dosah: 15x15m

Podrobný popis

Charakteristika produktu

OD850 - Pohybový senzor PIR a MW, vonkajší - Bosch

• Použitie: Vonkajšie
• Typ senzora: Pasívna infračervená (PIR) a mikrovlnná (MW)

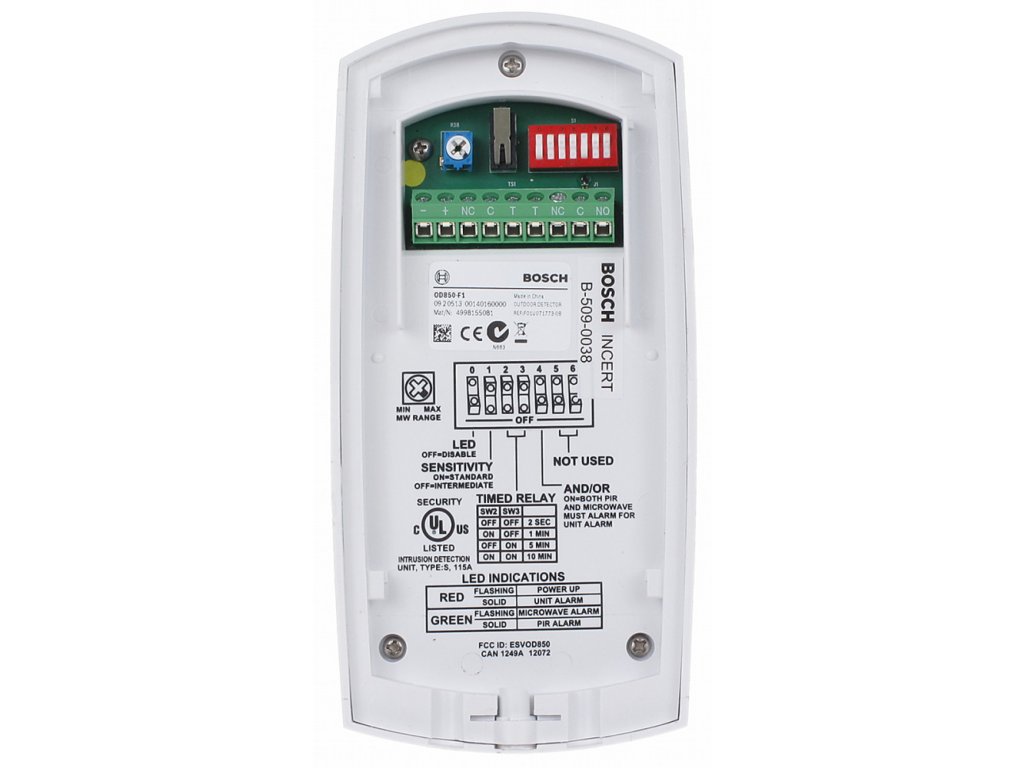

• Alarmové výstupy: (NO/C/NC) 28 V DC 0.1 A 10 ?
• Frekvencia mikrovĺn: 10.525 GHz
• Alarmový relé typ „A“: Normálne zatvorený, monitorovaný alarmový kontakt otvorený po vyvolaní alarmu
• Alarmový relé typ „C“: Nemonitorovaný, časový relé posiela signál po vyvolaní alarmu podľa naprogramovaných nastavení časovača
• Sabotážny výstup: Dva prepínače: NC DC 28V 0.1A s 10 ? ochranným rezistorom; Otvorený v prípade odstránenia krytu z tela senzora
• Tamper: Normálne zatvorený (pri nasadenej kryte). Zaťažiteľnosť kontaktu max. 125 mA pri max. DC 25V
• Maximálne zaťaženie výstupov: 3 W odporová záťaž max. 125 mA pri max. 25 V DC a ochrana pomocou rezistora 4.7 ? 1.2 V na spoločnom kontakte "C". Pripájanie len k obvodu typu SELV (nízkonapäťový)
• Napájanie: 10 V ... 15 V max.
  • 62 mA Aktívny stav
  • 22 mA Pohotovostný stav
• Prevádzková teplota: -35 °C ... 60 °C
• Hmotnosť: 0.290 kg


Popis produktu

Senzor OD850 s pokrytím oblasti 15 x 15 m je určený na vonkajšie použitie a na prácu v nepriaznivých podmienkach prostredia.

Použitie technológie Motion Analyzer II spracúvajúcej signál z PIR detektora a technológie LTD (Linear Travel Distance - lineárne premiestnenie) spracúvajúcej signál z mikrovlnného detektora umožňuje senzoru detekovať lineárne premiestnenie, čo umožňuje spoľahlivú detekciu pohybu ľudí pri súčasnom ignorovaní pevných objektov vykonávajúcich nepatrné pohyby, ako sú vetvy stromov alebo visiace značky.

Spojenie pokročilých techník spracovania signálov a mechanickej konštrukcie umožnilo vyvinúť senzor, ktorý sa vyznačuje výbornými parametrami práce v rôznych podmienkach prostredia.


Rozmery

165 x 82.5 x 57 mm
