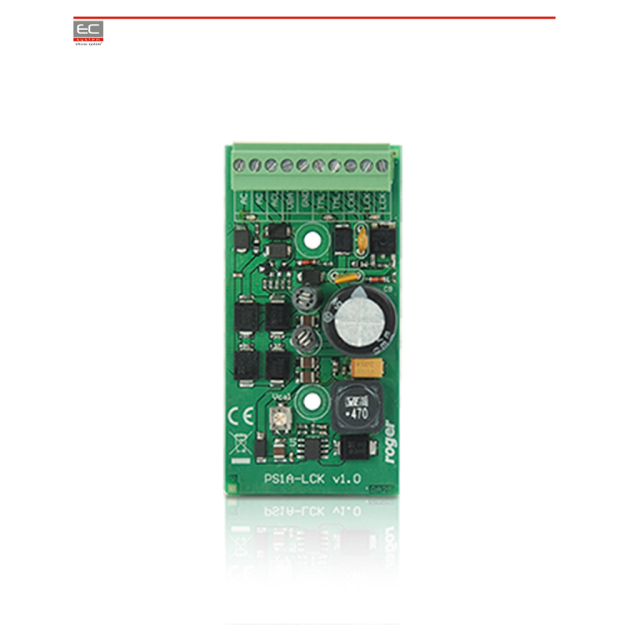

Napájací modul Roger PS1A-LCK EC-29473

Podrobný popis

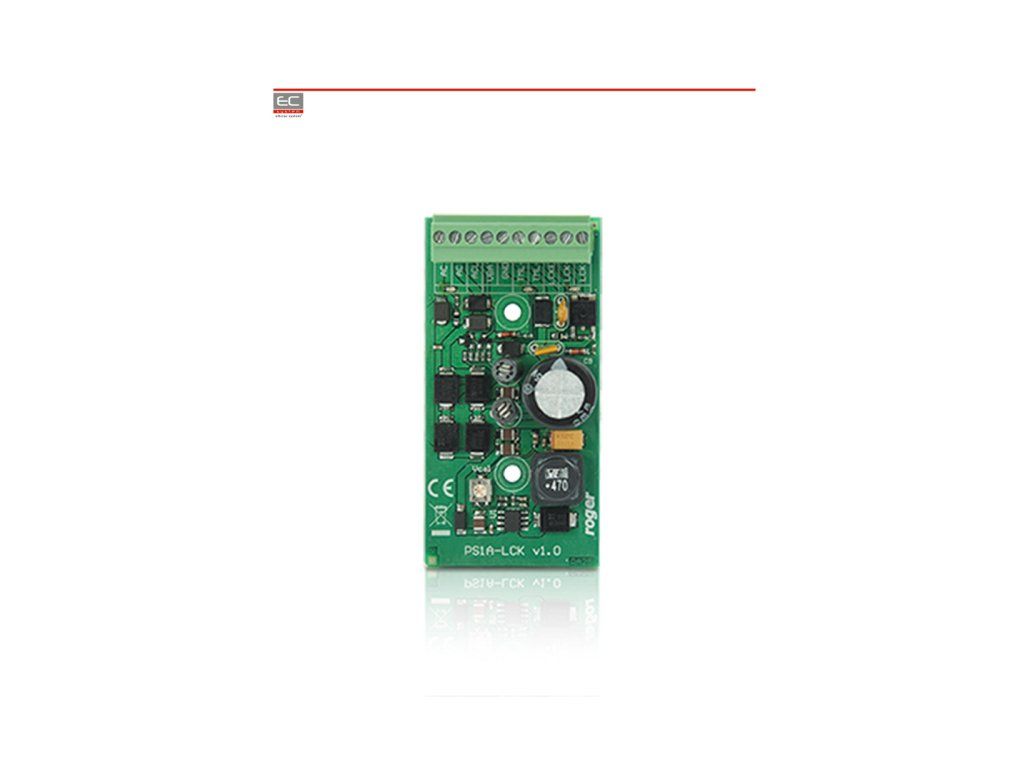

Napájací modul Roger PS1A-LCK

Roger PS1 A-LCK je napájací modul určený pre prístupové systémy a prechodové jednotky, kde je potrebné spoľahlivo rozdeliť napájanie pre viacero prvkov naraz. Zo vstupného 18 V AC vytvára stabilné 13,8 V DC a ponúka dva samostatné napájacie výstupy pre rôzne časti systému.

• Premena vstupného napätia 18 V AC na 13,8 V DC
• Dva samostatné výstupy pre odlišné časti systému
• Vhodný pre elektronické zámky, signalizáciu aj prístupové terminály

Hlavné výhody

Modul zjednodušuje napájanie komponentov v profesionálnych inštaláciách prístupovej kontroly. Výstup 1 A je určený pre zámok a súvisiace prvky prechodu, napríklad signalizáciu alebo zvonček, zatiaľ čo výstup 0,2 A slúži na napájanie prístupových terminálov. Výstup LCK možno ponechať trvalo aktívny alebo ho spínať z úrovne vstupnej linky modulu. Nechýba vstup pre núdzové napájanie, ktorý pomáha udržať prevádzku pri výpadku striedavého napájania, ani signalizačný výstup upozorňujúci na jeho nedostatok. Všetky výstupy sú chránené proti preťaženiu.

• Výstup 1 A pre zámok a príbuzné prvky prechodu
• Výstup 0,2 A pre prístupové terminály
• Možnosť trvalého alebo riadeného zopnutia výstupu LCK
• Vstup pre záložné napájanie pre vyššiu prevádzkovú spoľahlivosť
• Signalizácia výpadku striedavého napájania
• Ochrana výstupov proti preťaženiu

Použitie a kompatibilita

Tento modul je vhodný do inštalácií elektronickej prístupovej kontroly, kde je potrebné doplniť alebo posilniť napájanie jednotlivých častí systému. Uplatní sa pri napájaní elektrického zámku, signalizačných prvkov, zvončeka aj prístupového terminálu. Vďaka montáži na DIN lištu sa jednoducho integruje do rozvádzačov a technických skríň.

• Pre systémy prístupovej kontroly
• Pre elektrické zámky a ich príslušenstvo
• Pre prístupové terminály
• Pre rozvádzače a inštalácie s montážou na DIN lištu

Technické parametre

• Hlavné napájanie: 18 V AC
• Záložné napájanie: 13,8 V DC
• Montáž na DIN lištu: áno
• Pracovná vlhkosť: 10 % až 95 %
• Pracovná teplota: od +5 °C do +40 °C
• Hmotnosť: najviac 45 g
• Rozmery: 80,0 × 40,0 mm
• Hlavné napájanie PS1 A-LCK: 18 V AC
• SKU: EC-29473
• Model: 29473
• Hlavné striedavé napájanie: 18 V
• Záložné jednosmerné napájanie: 13,8 V
• Napájací výstup: 1,0 A (LCK)
• Pracovné podmienky: teplota od +5 °C do +40 °C
• Vlhkosť: 10 % až 95 %
• Prvý výstup: 1 A pre napájanie zámku a ďalších prvkov prechodu
• Druhý výstup: 0,2 A pre napájanie prístupových terminálov
• Výstup: 1 A možno ponechať trvalo aktívny alebo ovládať z úrovne vstupnej linky modulu
• Prúd: 1 A
• Menovité napätie: 18 V
