Multiswitch OPTICUM OMS 5/12 PRO TRQ PLATINUM

Podrobný popis

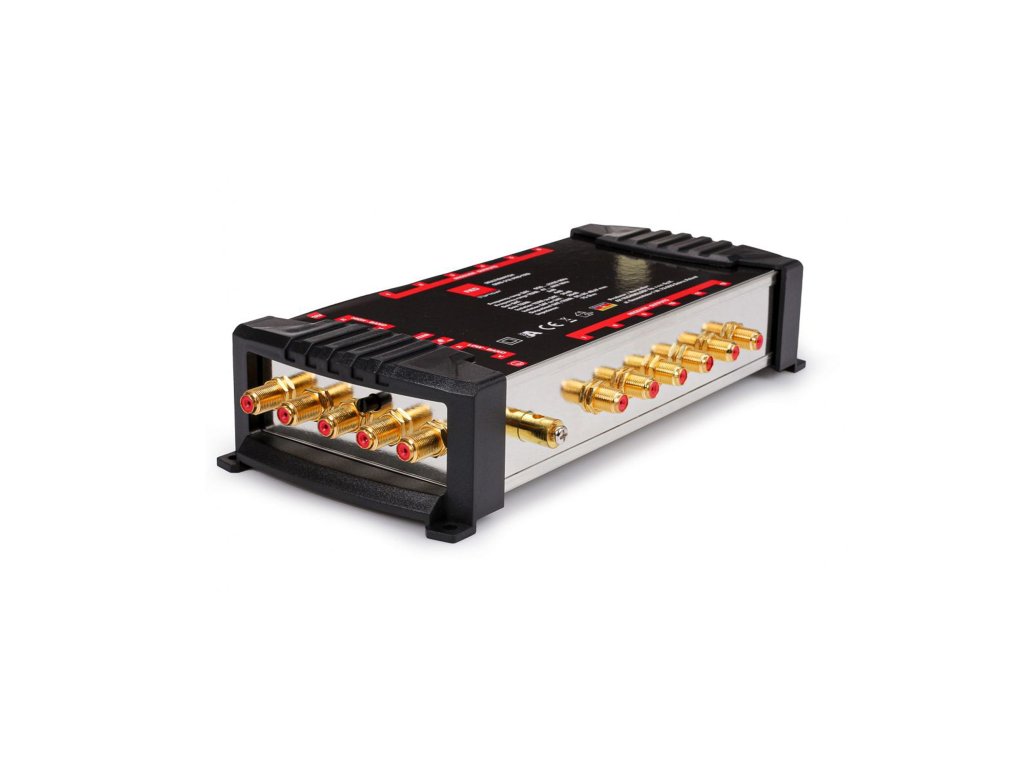

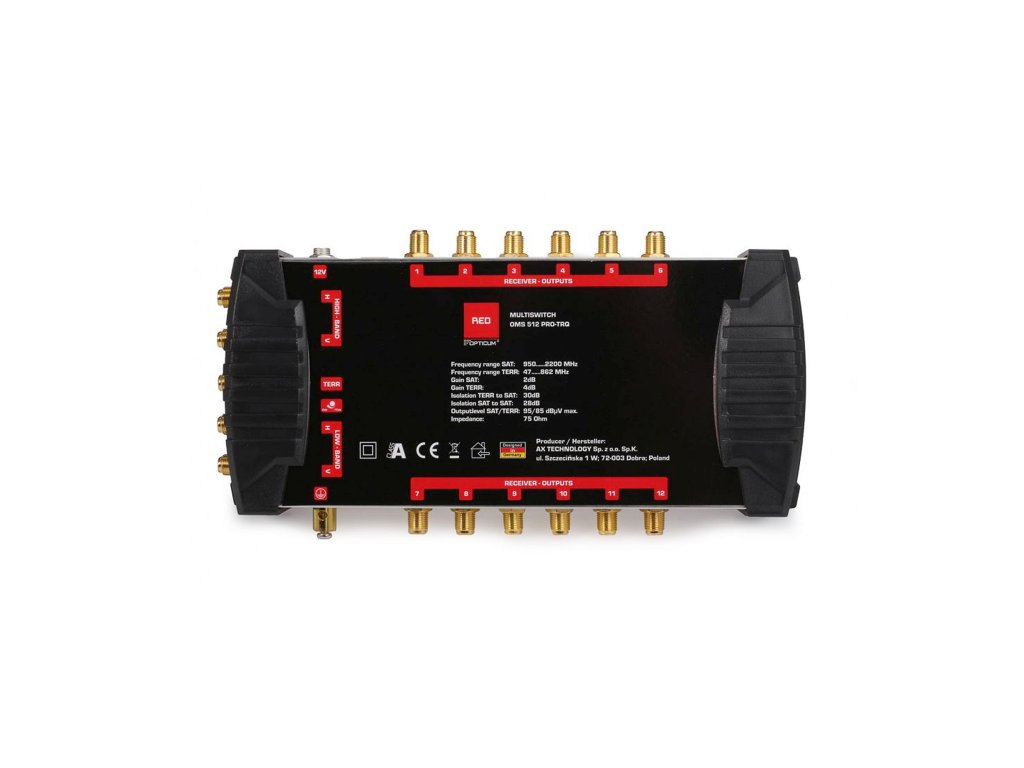

Multiswitch OPTICUM OMS 5/12 PRO TRQ PLATINIUM

Multiswitch je určený na inštaláciu anténneho systému satelitnej televízie DVB-S2 a pozemnej DVB-T2. Pozlátené konektory výrazne znižujú straty signálu na pripojení anténnych káblov a zabraňujú oxidácii. Multiswitch automaticky rozpoznáva druh signálu, ktorý bude prenesený do tunerov. Inštalácia musí zahŕňať pripojenie multiswitchu k satelitnej anténe s priemerom najmenej 0,8 m a konvertora Quattro alebo Quad a pozemnej televíznej antény. Rozdelenie satelitného a pozemného signálu vychádzajúceho z multiswitchu sa uskutočňuje pomocou koncových účastníckych zásuviek. Napájanie multiswitchu je zabezpečené prostredníctvom externého napájacieho zdroja, čím sa eliminuje jav zvýšeného pracovného tepla, ktoré je častou príčinou poškodenia zariadenia.



Pripojenie:

jeden konvertor Quattro alebo QUAD
jedna pozemná anténa DVB-T
12 prijímačov pozemnej a/alebo satelitnej televízie

Technické údaje:

Frekvenčný rozsah SAT : 950-2200 MHz
Frekvenčný rozsah TER : 47-862 MHz
Zisk SAT (950-2150 MHz) : 2 dB
Zisk TER (47-862 MHz) : 4 dB
Separácia SAT od TER : 30 dB
Separácia TER od SAT : 28 dB
Separácia medzi polarizáciami H/V : 25 dB
Maximálna výstupná úroveň SAT : 95 dBuV
Maximálna výstupná úroveň TER : 85 dBuV
Impedancia vstupov/výstupov : 75 Ohm
Prepínanie polarizácie/pásma : 13V/18V 13V/22kHz-18V/22kHz
Napájanie zo siete: 230V AC 50Hz
Pracovná teplota : 0...+55 oC
Rozmery : 255 x 130 x 54 mm (reálne rozmery)

Sada obsahuje:

- Multiswitch
- Kľúč na skrutkovanie F konektora

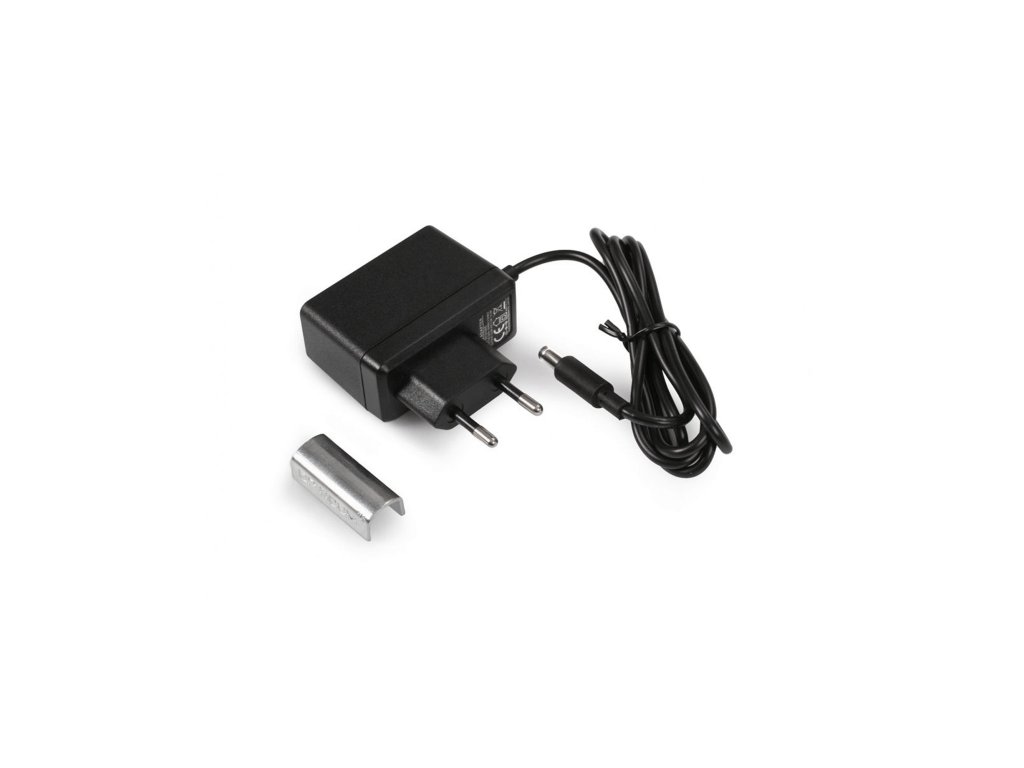

- Sieťový napájací zdroj
- Originálne balenie##
