MTX Miniatúrny dvojkanálový vysielač Elmes

Podrobný popis

MTX miniatúrny dvojkanálový vysielač Elmes

Elmes MTX je miniatúrny, dvojkanálový rádiový vysielač na pásmo 433,92 MHz, ktorý spolupracuje s akýmkoľvek prijímačom Elmes. Jeho dosah v otvorenom priestore je maximálne 100 metrov. Fungovanie vysielača je podobné ako pri diaľkovom ovládači Elmes DWB100H. Rozdiel spočíva v použití káblových vývodov namiesto tlačidiel-spínačov. Spustenie prenosu na jednom z kanálov nastáva po skrate príslušného páru vodičov. Na zabezpečenie spoľahlivosti prevádzky pri veľmi krátkom podnete je prenos predĺžený o 1 sekundu.

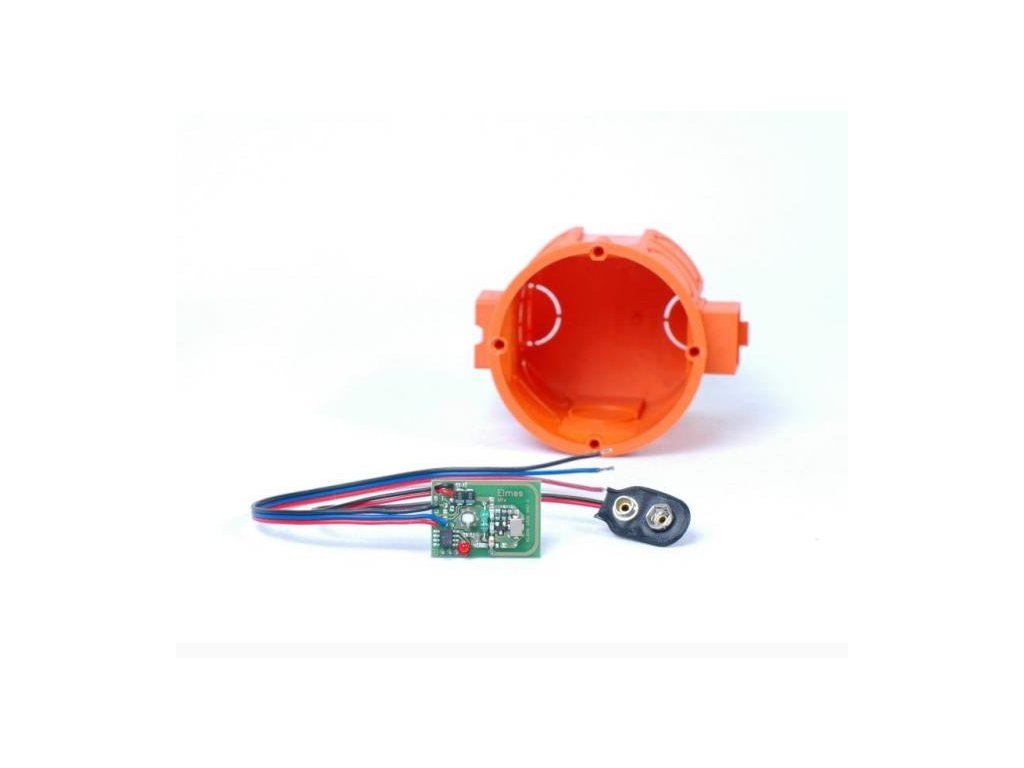

Vysielač je napájaný alkalickou batériou 9V, ale môže byť tiež napájaný jednosmerným napätím 12V. Ponúka sa vo forme dosky plošných spojov s vyvedenými ovládacími vodičmi o dĺžke 200 mm a klipsom pre 9V batériu. Malé rozmery vysielača a inštalačná pätka umožňujú rýchlu a jednoduchú inštaláciu, napríklad pod dvojitý zvončekový spínač v elektrickej, podomietkovej inštalačnej krabici. V takomto použití vysielač umožňuje bezdrôtové ovládanie napr. roliet alebo brány na vzdialenosť 10-15 metrov v spolupráci s ovládačmi série ST... od Elmes Electronic. Vysielač je možné tiež použiť v akejkoľvek inej aplikácii diaľkového ovládania.



Vysielač je potrebné chrániť pred vlhkosťou a elektrostatickými nábojmi.
Inštalácia vysielača v kovových krabiciach, v blízkosti kovových obrazoviek, rušivých káblov a pod., môže výrazne obmedziť dosah vysielača.


Súčasťou sady sú: doska vysielača MTX, inštalačná pätka, návod na obsluhu.


Špecifikácia:
-rádiové pásmo 433.92MHz (+/- 100kHz), vyžarovaný výkon <5mW;
-systém kódovania s premenlivým kódom KEELOQ®;
-napájanie batériou 9V alebo jednosmerným napätím 9..12V (I=20mA pri vysielaní);
-spôsob spustenia:
-skrat kontaktov 1 a 3 (prvý kanál) alebo 2 a 3 (druhý kanál),
-privedenie napätia v rozsahu od Vcc -3V do Vcc na vstup 1 alebo 2,
-rozsah prevádzkových teplôt: od - 20°C do +45°C;
-rozmery dosky vysielača 22 x 31 mm;
-vyhlásenie CE výrobcu.
