MPS1 Osemkanálový reléový oddeľovač Elmes

Podrobný popis

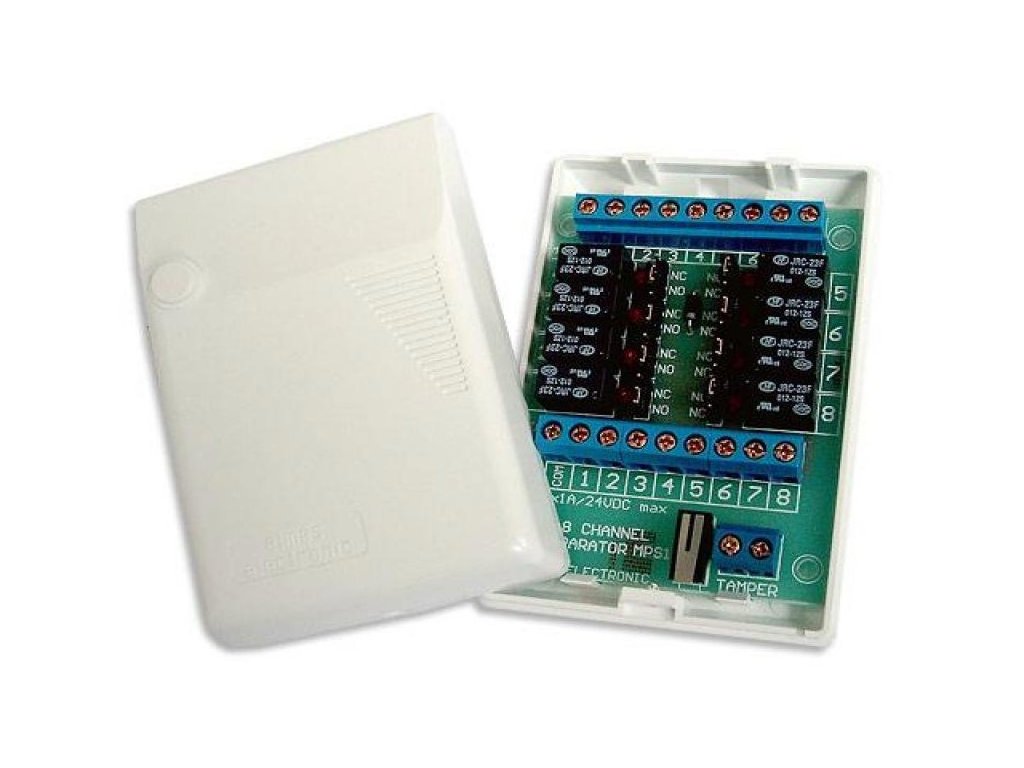

MPS1 Osemkanálový reléový separátor Elmes

Reléový separátor je určený na prepínanie signálov pochádzajúcich z maximálne ôsmich externých zariadení, napríklad z video kamier. Je postavený z elektromagnetických relé, ktorých zapnutie nastáva po skratovaní ovládacích vstupov k +12VDC. Osem reléových výstupov separátora, ktoré majú možnosť výberu režimu NO alebo NC, je vyvedených na pripojovaciu lištu s jedným spoločným svorkom COM. Zapnutie každého relé je signalizované svietením LED diódy umiestnenej pri ňom. Relé majú diódy chrániace pred prepätiami a obvod je chránený pred poškodením v prípade nesprávneho pripojenia napájania. Modul MPS 1 je vybavený antisabotážnym spínačom otvorenia krytu TAMPER. Výber režimu výstupov relé NO (normálne otvorené) alebo NC (normálne zatvorené) sa vykonáva pomocou prepojok. Zariadenie môže byť použité v širokom rozsahu okolitých teplôt a použitie modulu vonku vyžaduje ochranu pred vplyvom poveternostných podmienok.

ŠPECIFIKÁCIA:
- napájanie: 11..15VDC, odber prúdu do 22mA/kanál,
- rozsah pracovných teplôt od -20 do +40°C,
- vonkajšie rozmery: (dĺ/š/v) 78/58/15 mm.
