MP-1 - Výstupný reléový modul - SATEL

Podrobný popis

MP-1 - Modul výstupných relé - SATEL

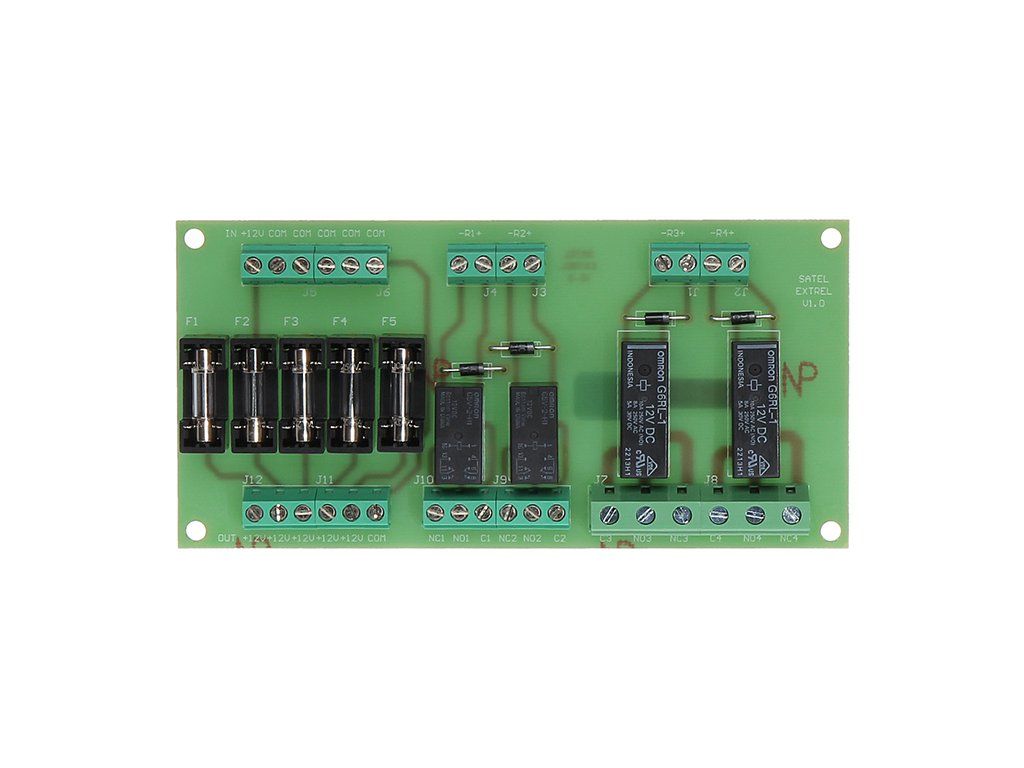

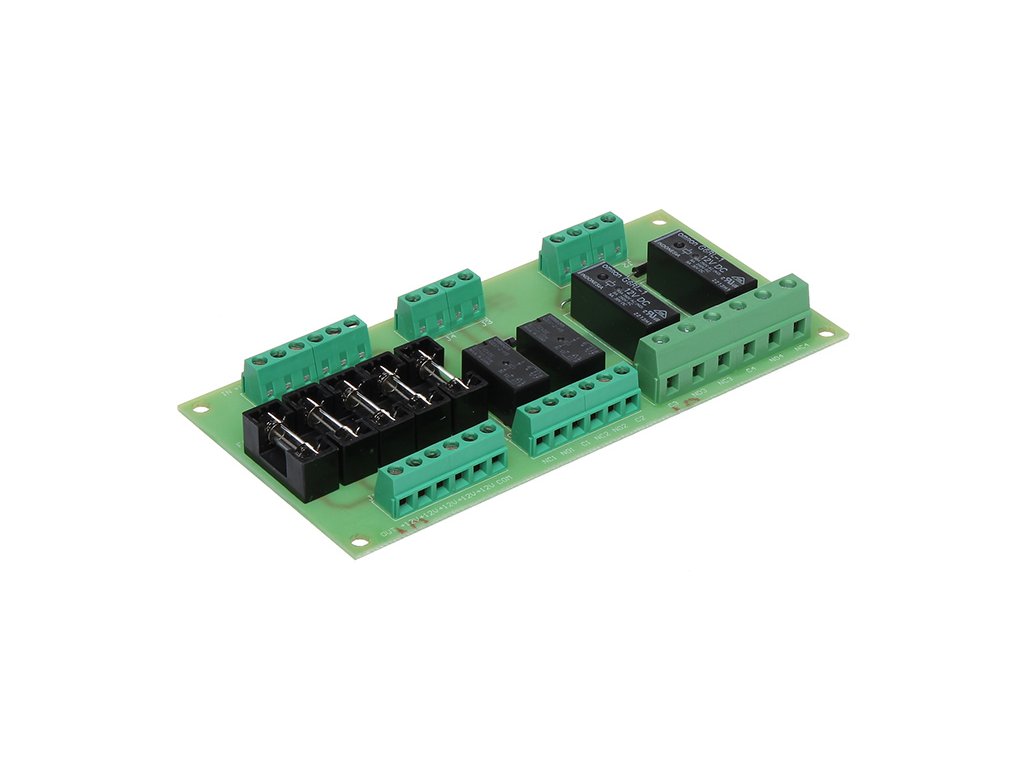

Modul relé je univerzálne zariadenie určené na použitie v nízkonapäťových inštaláciách, hlavne v poplašných systémoch. Funkcia riadenia je realizovaná pomocou napäťových signálov dodávaných na riadiace vstupy, ktoré spôsobujú prepínanie kontaktov relé a môžu byť zatvorené alebo otvorené. MP-1 je vybavený 4 elektromagnetickými relé riadenými napätím 12 V DC a 5 poistkami zapojenými sériovo v obvodoch výstupného napätia, ktoré plnia funkciu ochrany proti preťaženiu pripojených zariadení. Zariadenie umožňuje realizáciu funkcie riadenia elektrických zariadení s veľkým odberom prúdu (relé R1 a R2 do 4 A; R3 a R4 do 8 A) a napájaných jednosmerným a striedavým prúdom (relé R1 a R2 do 48 V AC/DC; R3 a R4 do 400 V AC / 250 V DC).



Spolupracuje s:

• ľubovoľnými poplašnými ústrediami, napr. CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA
• modulmi vybavenými OC výstupmi, napr. GSM-4 alebo ETHM-2

• Napájacie napätie (±15%):12 V DC
• Rozmery elektronickej dosky: 140 x 68 mm
• Teplotný rozsah prevádzky: -10…+55 °C
• Hmotnosť: 106 g
