Podrobný popis

Charakteristika produktu

- Napájanie 12V (10-15V)
- Odber prúdu max 100mA
- Vstupný/výstupný signál: Video systémy PAL/NTSC B/W
- Ochrana proti skratu na výstupe: áno
- Prevádzková teplota: -10?C/+40?C
- Hmotnosť: Max 0,1kg

Opis produktu

Modul zosilňovača MD-WW2 značky Commax používaný v nízkonapäťových inštaláciách. Slúži na zosilnenie a rozvetvenie videosignálu pre videovrátnikové a CCTV systémy (PAL/NTSC). Modul automaticky prispôsobuje úroveň videosignálu na výstupoch v závislosti od parametrov kábla (odporúčané sú koaxiálne video káble). V typických videovrátnikových usporiadaniach (YTDY, FTP, UTP) môže plniť funkciu rozvetvovača a zosilňovača videosignálu. GDE

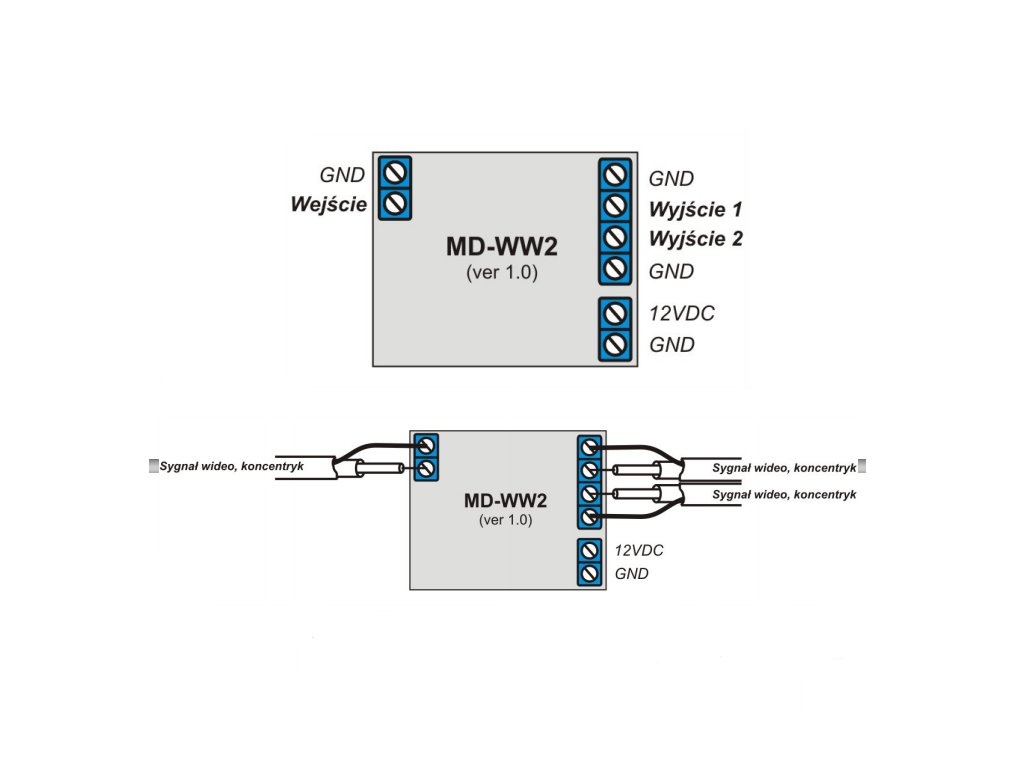

Opis vývodov:

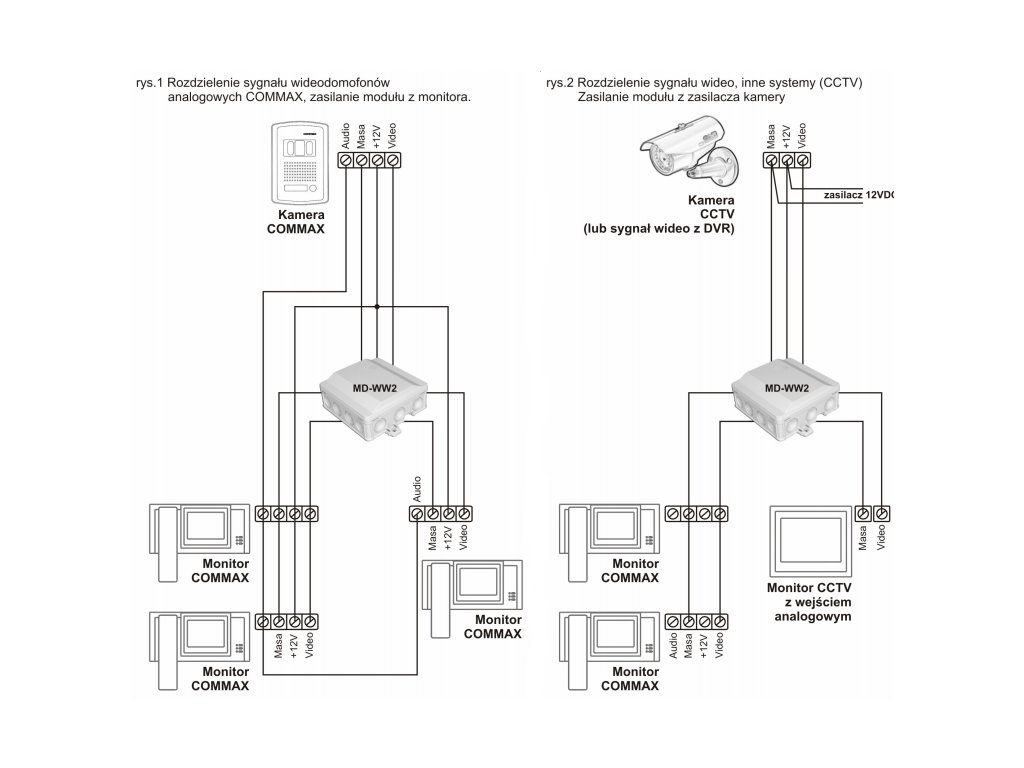

Príklady použitia, schéma pripojenia:

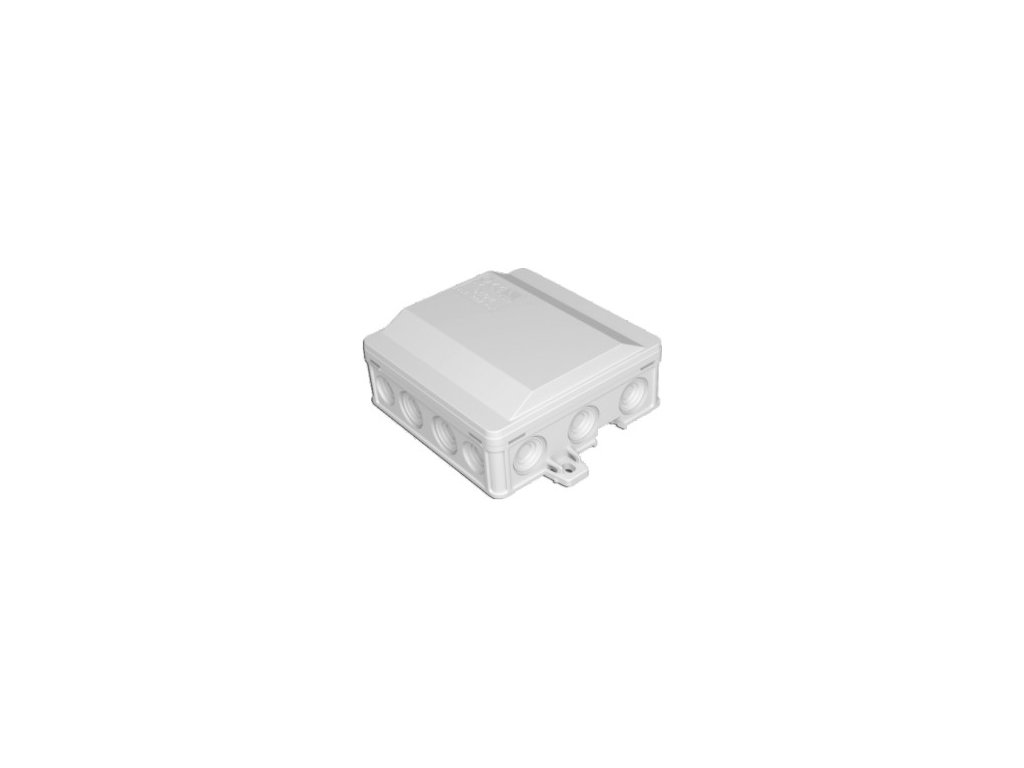

Rozmery

Rozmery:

• Doska s elektronikou: 52x37x15mm
• Povrchová skrinka: 92x117x44mm (s držiakmi)
