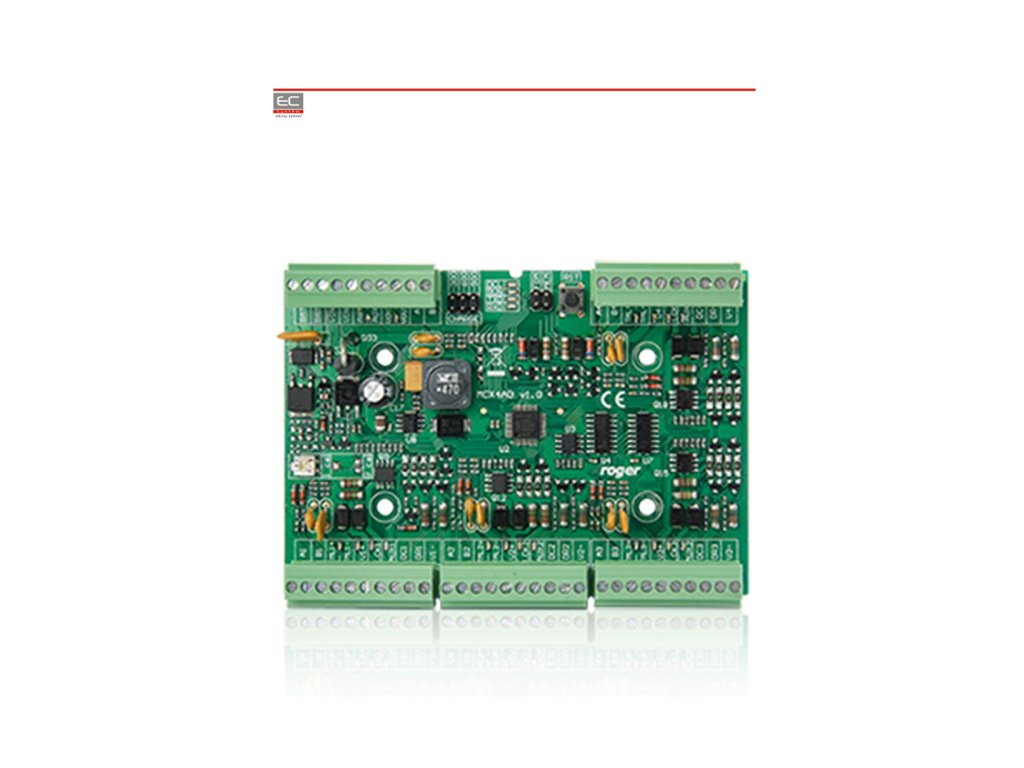

MCX4D - Expandér prechodu - ROGER

Tento produkt je dedikovaným expandérom vstupov/výstupov na obsluhu 4 prechodov v systéme RACS 5. Okrem funkcie expandéra, zariadenie plní funkciu distribútora napájania a komunikácie. Podporuje tiež záložnú batériu. Pre každý z obsluhovaných prechodov expandér ponúka 2 vstupy, 2 výstupy, komunikačné rozhranie pre čítačky a dve výstupy napájania. Elektrické obvody určené na obsluhu každého prechodu sú od seba elektricky oddelené, čo spôsobuje, že výskyt chyby alebo sabotáže na jednom z prechodov neovplyvňuje iné prechody. Expandér je napájaný z externého napájacieho zdroja 13.8VDC, ktorý je zdrojom napájania zámkov, čítačiek a ďalších prvkov prechodu. Na každý z obsluhovaných prechodov pripadá prúd napájania na úrovni 1.2A. Zariadenie spolupracuje so záložnou batériou, ktorá môže byť nabíjaná nastaviteľným prúdom v rozsahu 0.3A - 0.9A. Elektrické pripojenia k modulu sú realizované prostredníctvom vyberateľných skrutkových svoriek, ktoré pomáhajú pri vykonávaní elektrických pripojení počas inštalácie, ako aj v prípade potreby výmeny modulu.

Technické parametre:

• Distribúcia napájania do 4 prechodov

• Distribúcia komunikačnej magistrály

• 8 vstupov EOL/2EOL

• 8 vstupov 12 V/1 A

• 4 výstupy napájania 12 V/1 A

• 4 výstupy napájania 12 V/0,2 A

• Komunikačné rozhranie RS485 pre prístupový kontrolér

• Ochrana pred hlbokým vybitím batérie

• Reportovanie stavov napájania k prístupovému kontroléru

• Nabíjanie batérie prúdom 0,3 A, 0,6 A alebo 0,9 A

• Napájanie z externého napájacieho zdroja 13,8 VDC/5 A A
