Koaxiálny kábel RG40 1722-
Kód: 1722-Podrobný popis

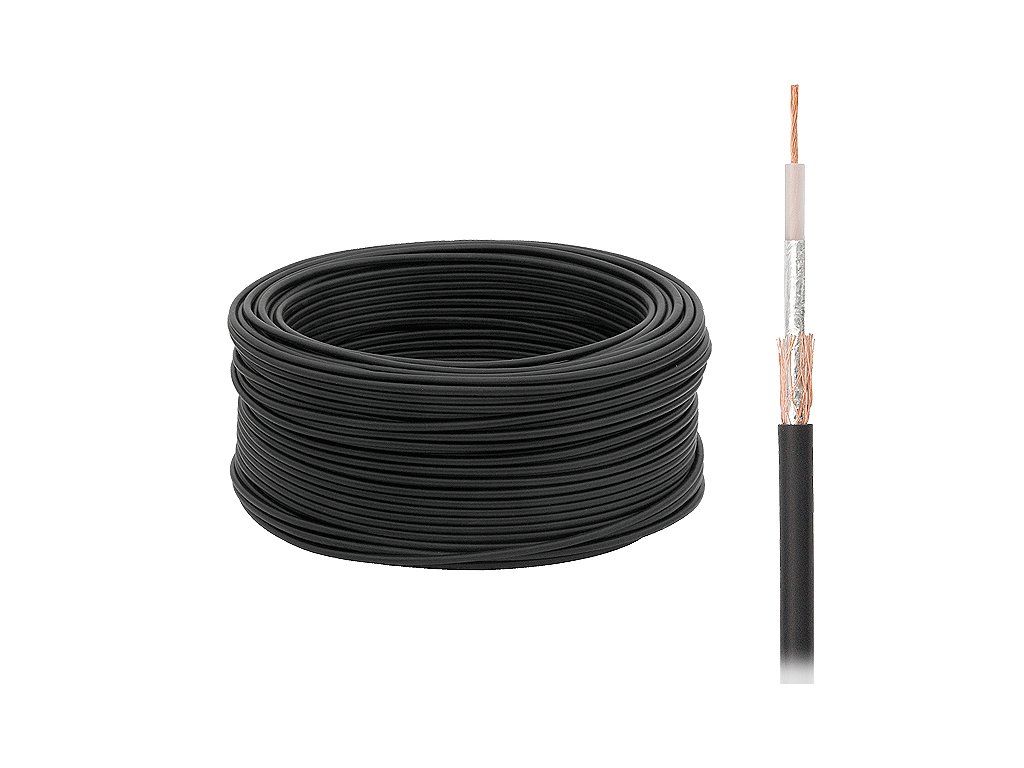

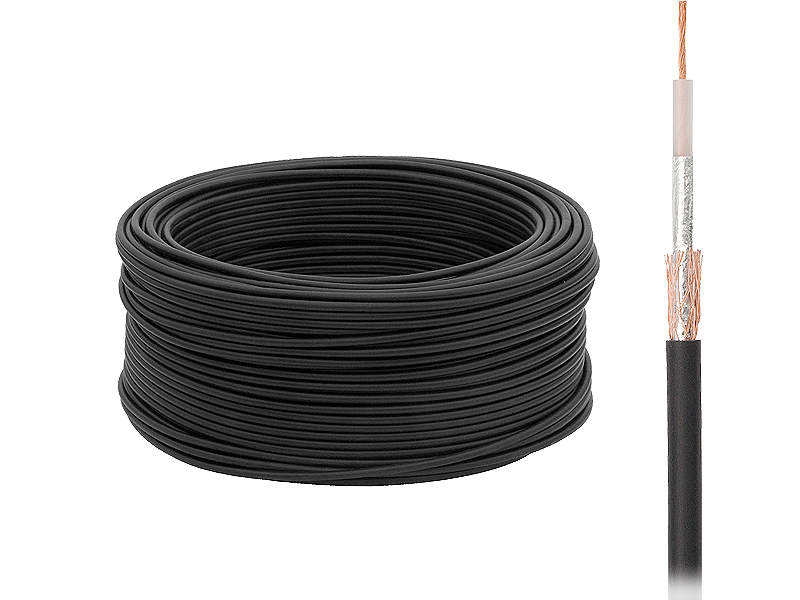

Koaxiálny kábel RG40 1722
Koaxiálny kábel RG40 1722- je 50-ohmový kábel určený na prenos vysokofrekvenčných signálov s dôrazom na stabilitu a spoľahlivosť. Vďaka svojej konštrukcii je vhodný pre rôzne RF, anténne a komunikačné aplikácie, kde je dôležitá presná impedancia a nízke straty signálu.
Konštrukcia a spracovanie
Kábel má vnútorný vodič zo spleteného vodiča s prierezom 0,6 mm? a pevnú izoláciu z tvrdého polyetylénu. Vonkajší vodič tvorí medené opletenie s pokrytím 40 % a ochranu zabezpečuje odolný PVC plášť. Kompaktný vonkajší priemer 4,95 mm uľahčuje vedenie káblom aj v priestorovo obmedzených inštaláciách.
- Vnútorný vodič: 0,6 mm?
- Izolácia vodiča: tvrdý polyetylén
- Vonkajší vodič: Cu opletenie 40 %
- Plášť: PVC
- Vonkajší priemer: 4,95 mm
Elektrické vlastnosti
RG40 1722- ponúka vlnovú impedanciu 50 ±2 Ohm, čo je ideálne pre štandardné RF zapojenia. Kábel má efektívnu kapacitu 103 pF/m a rýchlosť šírenia signálu 66 %, čo prispieva k predvídateľným prenosovým vlastnostiam. Útlm závisí od frekvencie, preto je vhodné počítať s dĺžkou vedenia podľa konkrétnej aplikácie.
- Impedancia: 50 ±2 Ohm
- Efektívna kapacita: 103 pF/m
- Koeficient rýchlosti: 66 %
- Útlm: 1,1 dB/100 m pri 1 MHz
- Útlm: 10,5 dB/100 m pri 50 MHz
- Útlm: 15,4 dB/100 m pri 100 MHz
- Útlm: 22,6 dB/100 m pri 200 MHz
- Útlm: 37,7 dB/100 m pri 500 MHz
- Útlm: 58,3 dB/100 m pri 1000 MHz
Použitie
Tento koaxiálny kábel je vhodný na prepojenie zariadení, anténnych systémov a ďalších RF komponentov, kde sa vyžaduje 50-ohmové vedenie. Je určený pre technické a inštalačné použitie v interiéri aj v menej náročných prevádzkových podmienkach.
- RF a vysokofrekvenčné prepoje
- Anténne a komunikačné inštalácie
- Prepojenie zariadení s 50-ohmovou impedanciou
- Vhodný na technické zapojenia a montážne práce
Prevádzkové parametre
Kábel je určený pre teplotný rozsah od -20 °C do +70 °C. Minimálny polomer ohybu 25 mm pomáha pri bezpečnej montáži bez zbytočného namáhania vodiča. Konformácia v prevedení 100 a 200 m umožňuje prispôsobiť nákup podľa rozsahu inštalácie.
- Prevádzková teplota: -20 °C až +70 °C
- Polomer ohybu: 25 mm
- Dostupné dĺžky: 100 m a 200 m
Prečo si vybrať práve tento kábel
Ak hľadáte spoľahlivý koaxiálny kábel 50 Ohm pre technické zapojenia, RG40 1722- ponúka vyvážený pomer medzi parametrami, flexibilitou a odolnosťou. Je to praktické riešenie pre inštalácie, kde je dôležitá stabilita signálu a štandardizované RF prevedenie.
- 50-ohmová impedancia pre bežné RF použitie
- Kompaktné prevedenie vhodné na montáž
- Odolný PVC plášť
- Prehľadne definované elektrické parametre
- Vhodný pre spoľahlivé signálové vedenie
Dodatočné parametre
| Kategória: | Koaxiálne káble |
|---|---|
| EAN: | 5907702811864 |
