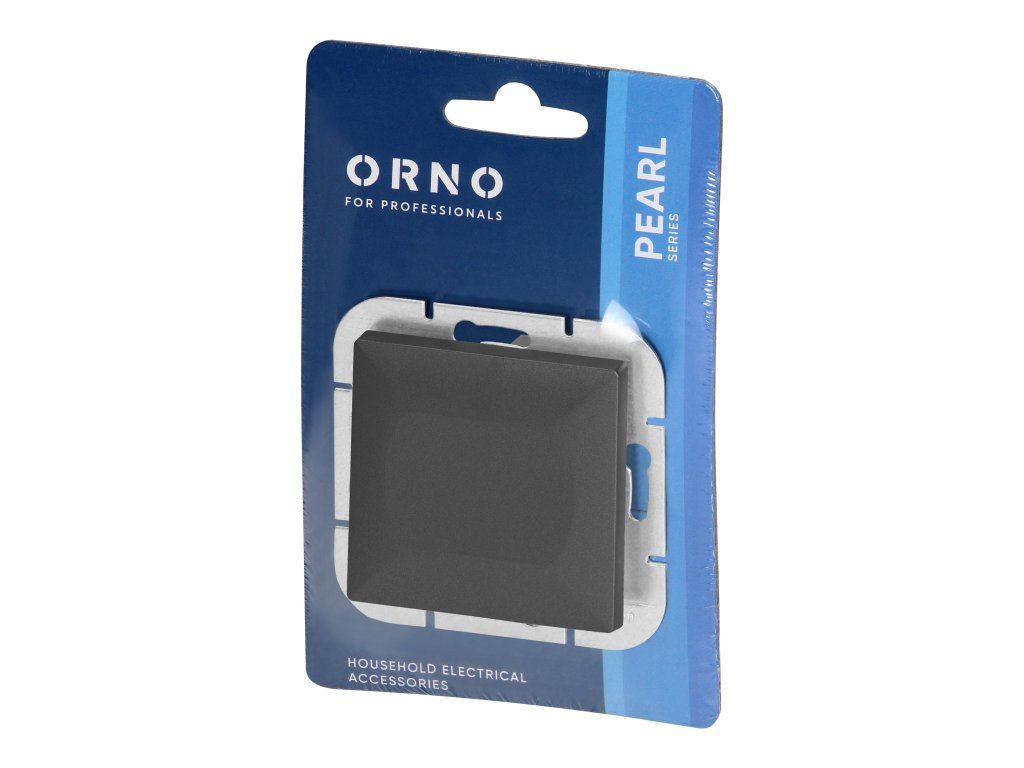

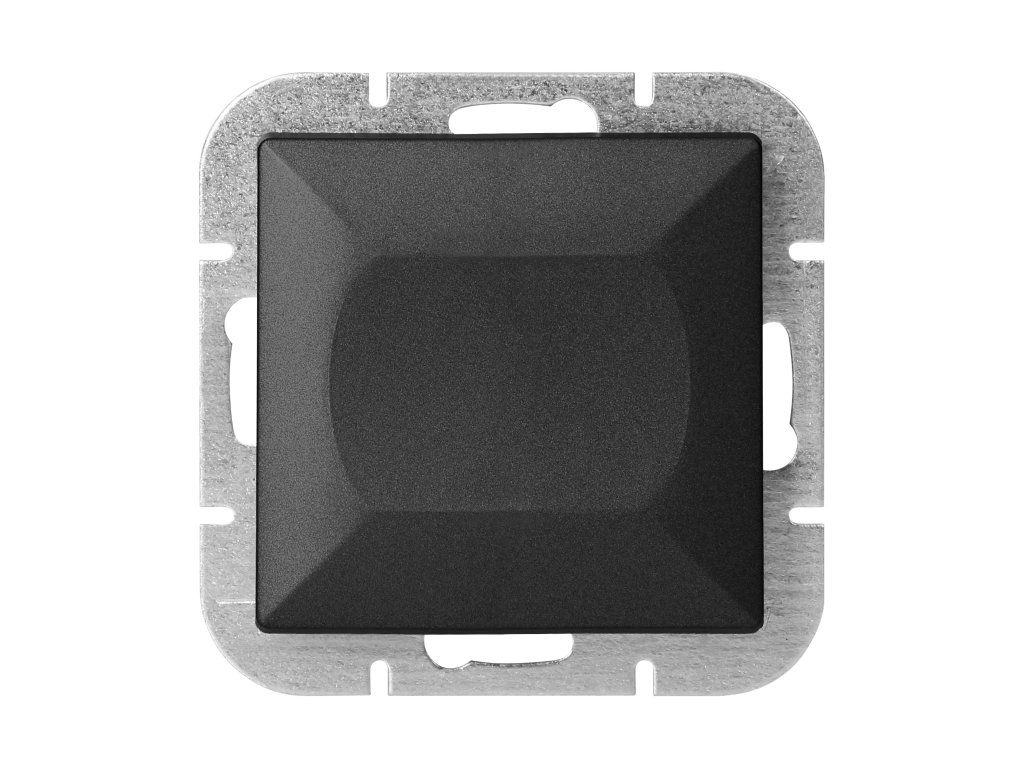

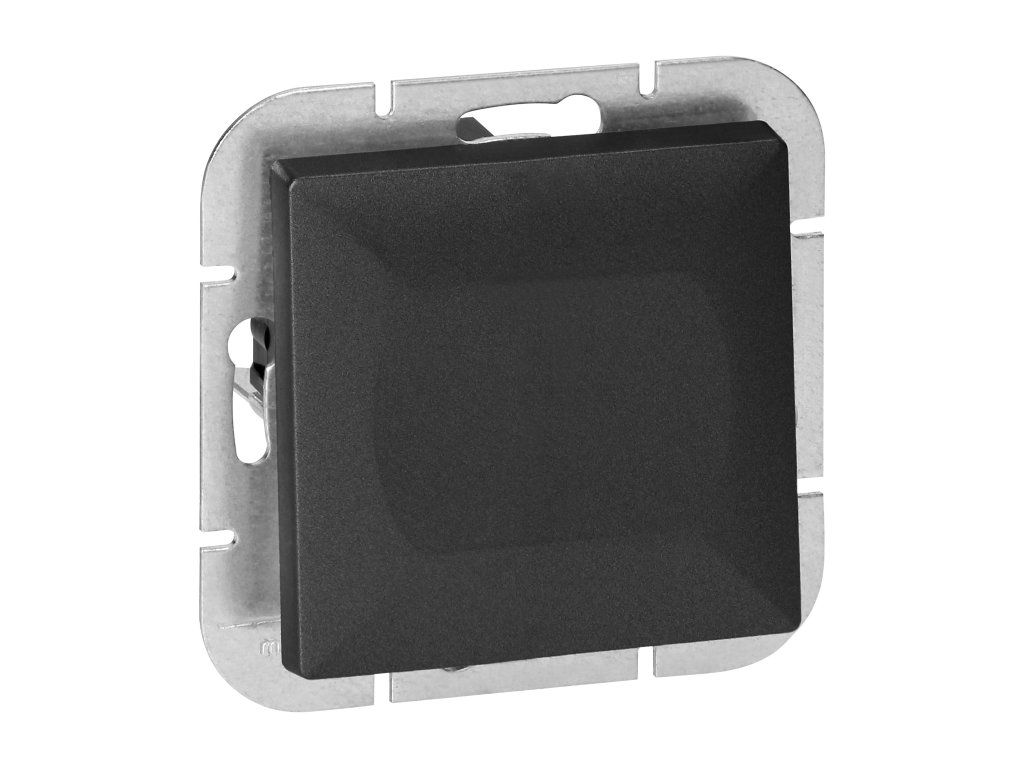

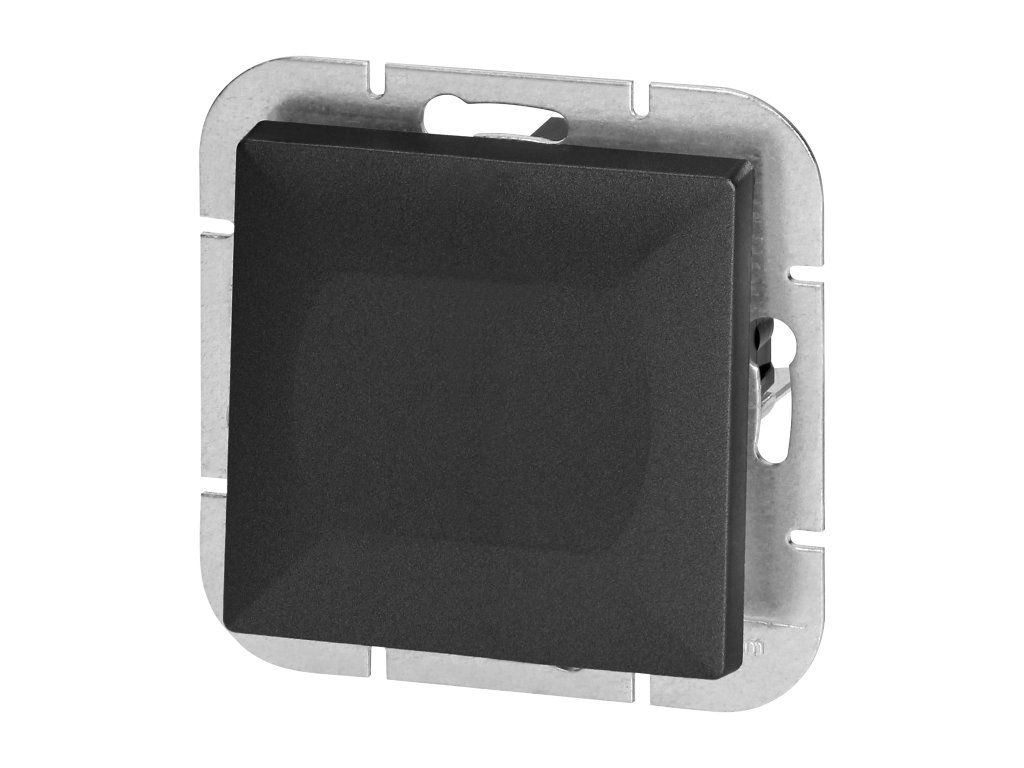

Jednopólový vypínač O-OR-OE-7700/B

Podrobný popis

Jednopólový vypínač O-OR-OE-7700/B

Jednopólový vypínač O-OR-OE-7700/B zo série Pearl je určený na zapustenú montáž do elektroinštalačnej krabice. Vďaka jednoduchému ovládaniu jedného okruhu je vhodný na bežné spínanie osvetlenia alebo iného elektrického zariadenia v interiéri. Čierne matné prevedenie pôsobí moderne a ľahko sa kombinuje s ďalšími prvkami elektroinštalácie.

• Zapustená montáž pre čistý a nenápadný vzhľad
• Spína jeden elektrický okruh
• Vhodný na ovládanie svetla aj ďalších zariadení v interiéri
• Moderné čierne matné prevedenie

Hlavné výhody

Séria Pearl je navrhnutá pre praktickú a stabilnú montáž. Modulárne riešenie so symetrickým systémom rámových dosiek umožňuje použitie v horizontálnej aj vertikálnej polohe, čo uľahčuje prispôsobenie rôznym typom inštalácií. Robustná montážna doska a samosvorné prvky podporujú bezpečné uchytenie v krabici. Moderný samosvorný mechanizmus pripojenia zjednodušuje zapojenie vodičov a šetrí čas pri montáži.

• Modulárny systém s možnosťou horizontálnej aj vertikálnej montáže
• Bezpečné a rýchle pripojenie vodičov zasunutím do tela
• Stabilné uchytenie vďaka pevnej montážnej konštrukcii
• Praktické riešenie pre nové aj rekonštruované elektroinštalácie

Použitie

Tento vypínač je určený na použitie v bežných vnútorných priestoroch s krytím IP20. Je vhodný do bytov, rodinných domov, kancelárií aj iných suchých priestorov, kde je potrebné spoľahlivo ovládať jeden svetelný alebo elektrický obvod. Vďaka svojim rozmerom a zapustenému vyhotoveniu sa hodí do moderných aj klasických interiérov.

• Do suchých vnútorných priestorov
• Na ovládanie jedného svetelného okruhu
• Vhodný do domácností, kancelárií a technických miestností
• Určený pre bežnú elektroinštaláciu na 250 V

Montáž a kompatibilita

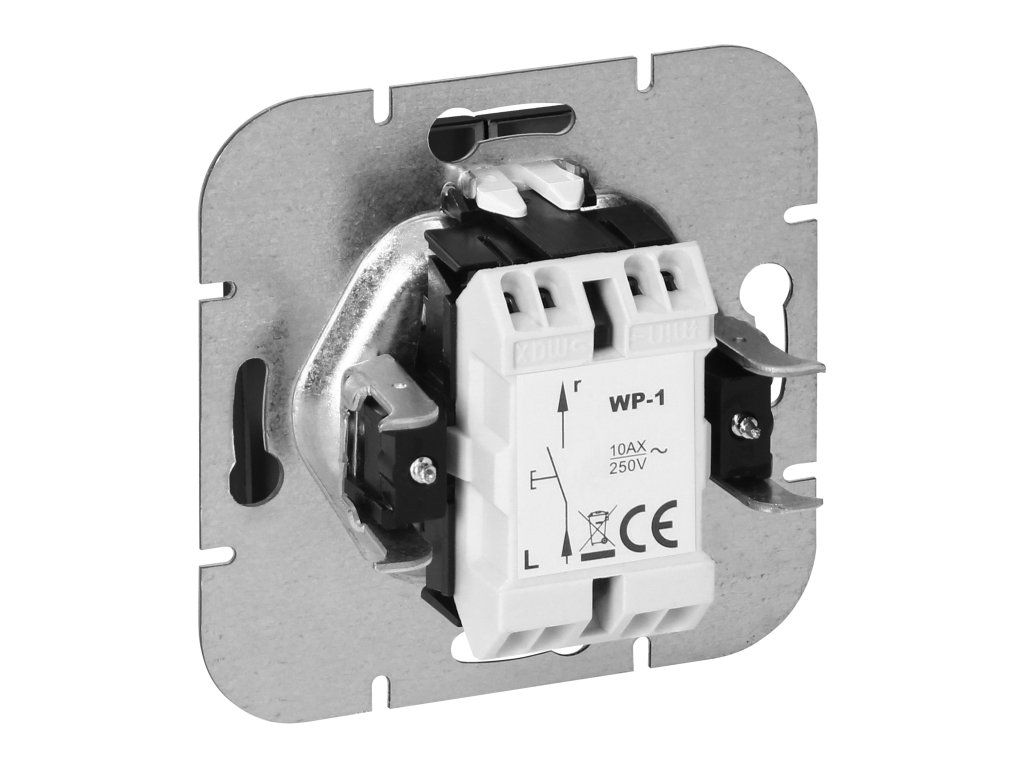

Vypínač sa montuje podomietkovo a upevňuje sa pazúrikmi alebo skrutkami. Pre správnu inštaláciu je potrebná montážna krabica s minimálnou hĺbkou 27 mm. Samozacisťovací typ pripojenia uľahčuje zapojenie vodičov, pričom konštrukcia svoriek je navrhnutá pre vodiče s prierezom od 0,75 mm? do 2,5 mm?.

• Montaž pod omietku
• Upevnenie pazúrikmi alebo skrutkami
• Minimálna hĺbka montážnej krabice: 27 mm
• Kompatibilný s vodičmi 0,75 až 2,5 mm?

Technické parametre

• Wiring system: Jednopólový spínač
• Method of operation: Kolískové ovládanie
• Assembly arrangement: Modulárny systém elektroinštalačného príslušenstva
• Number of rockers: 1
• Spôsob montáže: Montáž pod omietku
• Type of fastening: Montáž pazúrikmi / skrutkami
• Material: Plast
• Kvalita materiálu: Termoplast
• Surface protection: Lakované
• Surface finishing: Matné
• Farba: Čierna
• Label space/information surface: Nie
• Suitable for degree of protection (IP): IP20
• Menovité napätie: 250 V
• Frekvencia: 50 Hz
• Menovitý prúd: 10 A
• Typ pripojenia: Samozacisťovací konektor
• Šírka prístroja: 81 mm
• Výška prístroja: 81 mm
• Hĺbka prístroja: 14 mm
• Montážna hĺbka: 27 mm
• Minimálna hĺbka montážnej krabice: 27 mm

Dizajn série Pearl

Séria Pearl je dostupná vo viacerých farebných vyhotoveniach, čo uľahčuje zladenie vypínača s interiérom a ostatnými prvkami elektroinštalácie. Čierne prevedenie je elegantné, výrazné a vhodné do moderných priestorov, kde sa kladie dôraz na čistý a jednotný vzhľad.

• Súčasť dizajnovej modulárnej série Pearl
• Elegantné čierne prevedenie
• Vhodné na kombinovanie s ďalšími modulmi série
• Praktické riešenie pre jednotný vzhľad interiéru
