Podrobný popis
Koniec série - nástupcom tohto modelu je model IPC-T250H BLACK

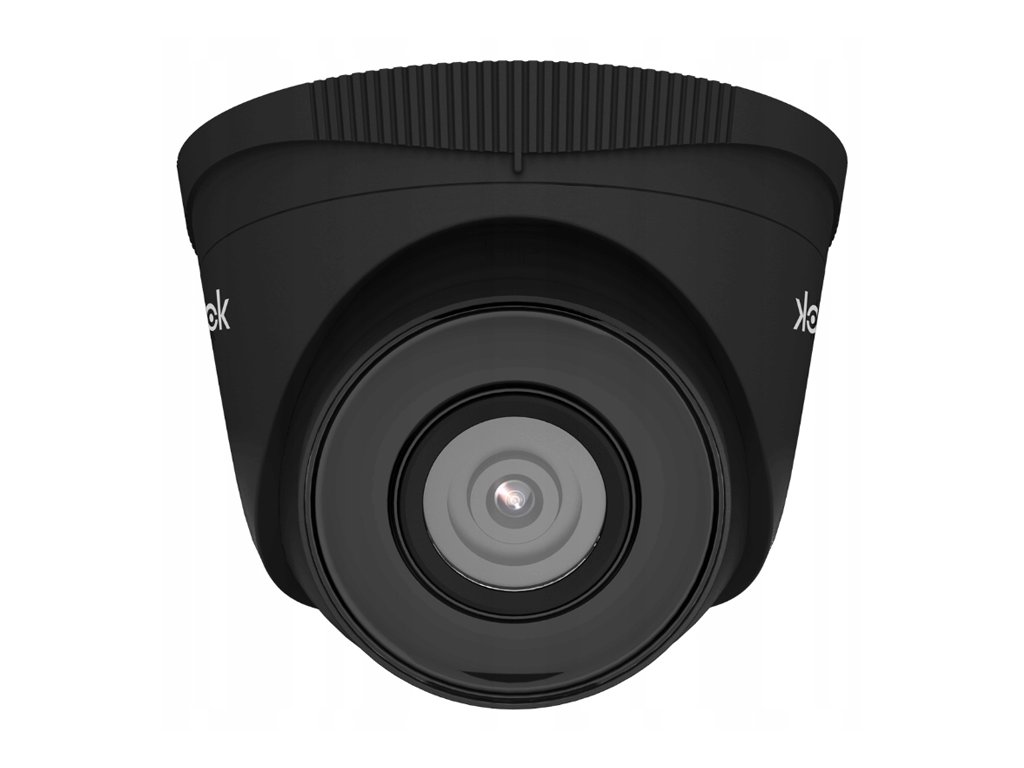

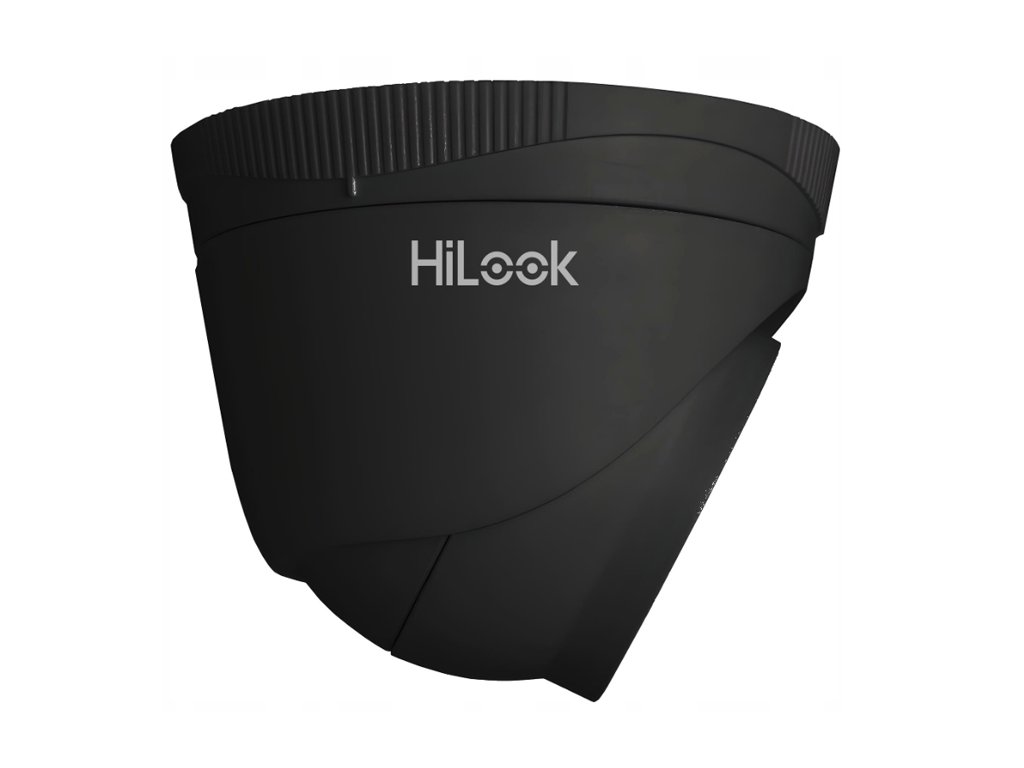

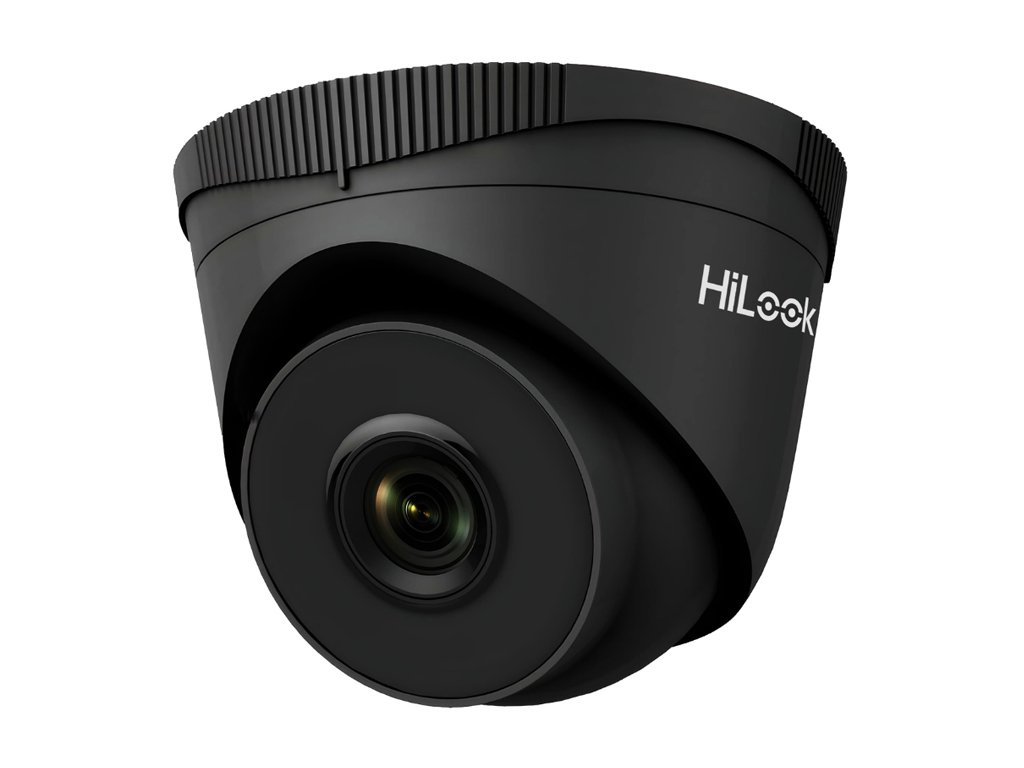

Kamera kopulová IP IPCAM-T5 BLACK- Hilook od Hikvision
Kamera kopulová IPCAM-T5 BLACK Hikvision HiLook je univerzálny model, určený na prácu v malých a stredných systémoch monitoringu IP značky Hilook od Hikvision. Model IPCAM-T5 je vybavený 5-megapixelovým snímačom 1/2.7" CMOS PS a širokouhlým, pevným objektívom 2.8mm, ako aj infračerveným osvetlením IR (30m), využívajúcim technológiu EXIR2.0 & BlackGlass. Kryt kamery je vyrobený z odolného materiálu. Okrem toho má kryt triedu tesnosti IP67, čo ho robí ideálnym pre prácu v vnútorných aj vonkajších inštaláciách.
Predstavená kamera zaručuje možnosť nahrávania obrazu v štandarde kompresie H.265.
Technické parametre:
- Snímač: 1/2,7" CMOS 5 Mpx
- Rozlíšenie nahrávania: 2560×1920 5Mpx
- Pevný objektív: 2,8 mm (~100o)
- Citlivosť: 0,01Lux (0 lux s IR)
- Prepínač deň/noc: Áno
- Infračervené osvetlenie: IR30m EXIR 2.0
- Komprimácia videa: H.265+/H.265/H.264+/H.264, MJPEG
- Funkcie obrazu: 3D-DNR, BLC, AGC, AWB
- Široký dynamický rozsah: WDR 120dB
- Diaľkové ovládanie: HiLookVision PC Client, HiLookVision App, HikConnect, iVMS-4200
- Trieda tesnosti krytu: IP67
- Prevádzková teplota: -30oC do +60 oC
- Napájanie: PoE 802.3af, 12V DC (max. 6.5W)
- Materiál krytu: kov+plast
- Rozmery: 112 mm × 81.4 mm
- Hmotnosť: 0.4 kg
![]()
Obr.1 Rozmery kamery IPCAM-T5 BLACK
Široký uhol nahrávania
Objektív 2.8mm
Využívaný v kamere snímač CMOS s veľkosťou 1/2.7 palca a pevný objektív 2.8mm umožňujú dosiahnuť široký uhol pozorovania do cca. 100° v horizontále. Taký široký uhol pozorovania robí predstavenú kameru ideálnou na realizovanie prehľadu a nahrávania všetkých udalostí v monitorovanom objekte.
Modely s širokým uhlom, ktoré majú pevný objektív 2.8mm sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie, kvôli univerzálnosti a vysokej kvalite dodávaného videomateriálu.
![]()
Obr. 2 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Úplná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hilook majú integrované infračervené osvetlenia, ktoré umožňujú efektívne nahrávanie obrazu aj za podmienok úplného nedostatku osvetlenia v okolí. Okrem toho boli IR žiariče vyrobené v technológii EXIR, čo zabezpečuje rozloženie osvetlenia scény o obdĺžnikovom charaktere - to znamená, že EXIR žiariče osvetľujú scénu omnoho rovnomernejšie ako štandardné osvetlenia, čo vedie k zvýšeniu úrovne viditeľnosti detailov na nahrávanom obraze.
Ďalšou výhodou osvetlení v kamerách Hiwatch/HiLook je použitie čierneho skla (tzv. Black Glass), ktoré účinne skrýva infračervené diódy a prispieva k estetickým hodnotám kamery.
![]()
Obr. 3 Tradičné IR osvetlenie (vľavo), EXIR osvetlenie (vpravo)
Napájanie prostredníctvom PoE
Prenos dát a napájanie jedným káblom
Kamera priemyselná IPCAM-T5 BLACK môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez skrútenú dvojicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody, ktoré plynú z použitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenej štruktúre káblovania
- zníženie potreby inštalácie ďalších napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až až 250m (režim EXTEND)
![]()
Diaľková konfigurácia a obsluha
Pripojenie P2P cez cloud
Na realizáciu pripojenia do siete kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfigurovať prácu, modifikovať parametre obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom pre microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- HiLookVision PC Client / iVMS-4200 - dedikovaný softvér na správu vizuálneho monitorovania, ktorý umožňuje pokročilé úpravy celého systému a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu
- internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia so využitím IP adresy kamery a poskytuje prístup k plnej funkčnosti zariadenia. Pre systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- HiLookVision App / HikConnect - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania notifikácií o udalostiach v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných tak aj stacionárnych zariadeniach (PC, laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier od Hilook od Hikvision využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu videomateriálov vysokého rozlíšenia (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma sieťového pripojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel kvality videomateriálu v kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPCAM-T5 BLACK je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPCAM-T5 BLACK |
| Kamera |
| Snímač | 1/2.7" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Maximálne rozlíšenie | 5Mpx @2560x1920 |
| Citlivosť | Farba: 0.01 Lux @(F1.2, AGC ON), 0.028 Lux @ (F2.0, AGC ON) |
| Čas uzávierky | 1/3 s až 1/100,000 s |
| Režim slow shutter | podporovaný |
| Objektív | 2.8 mm (voliteľne 4mm) |
| Uhol nahrávania (horizontálne) | horizontálne FOV 100°, vertikálne FOV 74°, diagonálne FOV 130°
|
| Rozsah regulácie hlavy | Pan: 0° do 360°, tilt: 0° do 75°, rotácia: 0° do 360° |
| Infračervené osvetlenie |
| Dosah IR | do 30m |
| Dĺžka vlny IR | 850 nm |
| Kompresia obrazu |
| Kompresia videa | - Hlavný prúd: H.265/H.264
- Pomocný prúd: H.265/H.264/MJPEG
|
| H.264 | Profily Baseline/ Hlavný/ Vysoký |
| H.264+ | Hlavný prúd |
| H.265 | Hlavný profil |
| H.265+ | Hlavný prúd |
| Bitrate videa | 32 Kbps až 8 Mbps |
| Funkcie smart |
| ROI | 1 pevná oblasť pre dva prúdy |
| Obraz |
| Hlavný prúd - max. počet snímok | - 50Hz: 12.5fps (2560 × 1920), 20fps (2560 × 1440), 25fps (2304 × 1296, 1920 × 1280, 1280 × 720)
- 60Hz: 15fps (2560 × 1920), 20fps (2560 × 1440), 30fps (2304 × 1296, 1920 × 1280, 1280 × 720)
|
| Pomocný prúd - max. počet snímok | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Funkcie obrazu | BLC, 3D-DNR |
| Široký dynamický rozsah | WDR 120dB |
| Nastavenia obrazu | Súlad, expozícia, kontrast, ostrosť, AGC, biely bod |
| Režim deň/noc | automatické / manuálne prepínanie |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, PPPoE, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QoS, IPv6 UDP, Bonjour |
| Sieťová pamäť | NAS (NFS, SMB/CIFS) |
| Kompatibilita | ONVIF (PROFILE S, PROFILE G), ISAPI |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana heslom, maska súkromia, vodotlač |
| Zápis do viacerých kanálov | do 6 kanálov |
| Alarmovanie | Detekcia pohybu, narušenie videa, neoprávnené prihlásenie |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | HiLookVision PC Client, HiLookVision App, iVMS-4200, HikConnect |
| Podporované webové prehliadače | IE8+, Chrome 41.0-44+, Firefox 30.0-51, Safari 8.0-11 |
| Všeobecne |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Odber energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Max: 6.5W |
| Materiál | kov + plast |
| Trieda tesnosti | IP67 |
| Teplota prevádzky / Dovolená vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 112 mm × 81.4 mm |
| Hmotnosť | 400g |
