IP-17-11-H - Switch PoE s 17 portami (17xPoE + 1 Uplink) - ATTE

Podrobný popis

SWITCH POE 18 PORTOV A UPLINK 17P+1UP IP-17-11-H – ATTE

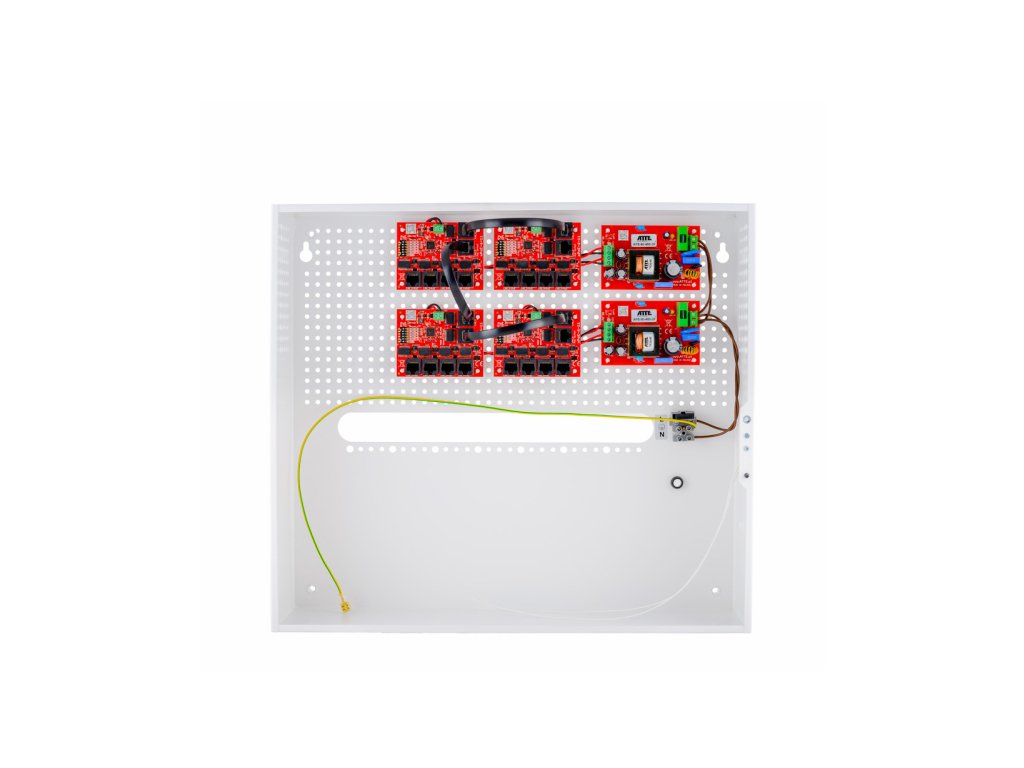

Modulárny switch IP-17-11-H je špeciálny set sieťových prepínačov zložený z: štyroch switchov PoE xPoE-6-11-OF a dvoch napájacích zdrojov APS-90-480-OF, ako aj špeciálneho krytu ABOX-H. Produkovaný spoločnosťou ATTE, switch IP-17-11-H je určený na spoluprácu s IP kamerami a sieťovým zariadením pripraveným na napájanie v štandarde PoE 802.3at/af alebo PoE PASSIVE. Stojí za zmienku, že set bol vybavený dodatočnými ochranami výstupov PoE, čo je zárukou bezproblémovej práce inštalácie aj v prípade vzniku skratov alebo preťaženia. Systém automaticky obnovuje napätie po odstránení poruchy. Ďalším znakom je kompatibilita s režimom Long Range, ktorý umožňuje zvýšenie dosahu prenosu až do 280 metrov za použitia bežnej počítačovej krútenej dvojlinky UTP.

Set ATTE IP-17-11-H je prispôsobený na prácu v sieti LAN 10/100 Mbps. Napájacie zdroje PoE poskytujú celkový výkon 192W (2x96W) pri výbornej účinnosti na úrovni >90%. Zariadenie je vybavené 17 portami PoE a 1 portom Uplink. Navyše obsahuje elektronické poistky a miesto v kryte na montáž záznamníka videa typu NVR (ang. Network Video Recorder).

Najdôležitejšie vlastnosti switcha:

• napájanie až 17 zariadení PoE 802.3at/af alebo PASSIVE

• prenos dát na vzdialenosť 280m (v špeciálnom režime Long Range)

• nezávislé poistky pre všetky kanály PoE (auto návrat)

• funkcia vypnutia napájania na vybraných portoch PoE od používateľa

• praktická LED signalizácia stavu napájania a stavu prenosu dát

• široký rozsah vstupného napätia od 10 VDC do 56 VDC

• výstupné napätie = vstupné napätie

• maximálny výkon portu LAN_5 PoE IN/OUT je 60W

• maximálny výkon ostatných portov PoE je 40W

• napájanie prostredníctvom skrutkových konektorov (Vin) alebo z úrovne iného switcha PoE PASSIVE (port PoE IN/OUT)

• voliteľné kaskádové napájanie, kde jeden port xPOE napája ďalšie porty PoE IN/OUT

• veľmi rýchle a jednoduché spustenie (bez potreby konfigurácie parametrov)

• veľmi nízka spotreba energie (<1,5W)

• malé rozmery modulu switcha ATTE IP-17-11-H

Najdôležitejšie vlastnosti napájacieho zdroja:

• kompletné riešenie na napájanie zariadení monitorovania CCTV v malom kryte

• vysoká účinnosť napájacieho zdroja IP-17-11-H ATTE, ktorá zabezpečuje malé tepelné straty a nízku úroveň zahriatia vnútra krytu zariadenia

• vysoká odolnosť voči skratom a preťaženiam ako aj prepätiam, či už z strany siete 230 VAC alebo výstupu napájacieho zdroja ATTE

• napájací zdroj určený na rýchlu montáž v krytoch s otvormi v rastri 10,8 mm

Najdôležitejšie vlastnosti krytu:

• najväčší vnútorný box dostupný v ponuke

• miesto na montáž záznamníka kamier vo vnútri krytu switcha

• miesto na inštaláciu 2 akumulátorov s kapacitou 18Ah

• praktické priechodky káblov na zadnej strane krytu

• vzdialenosť od steny alebo montážnej plochy

• možnosť uchovania nadbytočného káblových vedenej vnútri krytu

Funkcia Long Range v ATTE IP-17-11-H

V štandardnom pracovnom režime ponúka set, tvorený switchmi a napájacími zdrojmi ATTE, používateľovi prenos dát rýchlosťou 100 Mbps na vzdialenosť 100 metrov. Po prepnúť špeciálneho dip switche do polohy ON, je dosah zvýšený až na 280 metrov, avšak v tomto prípade je rýchlosť znížená na 10 Mbps na portoch 1-4. Takto zvyšujeme dosah Ethernetu, pričom zachovávame stabilitu prenosu.

Technická špecifikácia:
