Podrobný popis

Charakteristika produktu

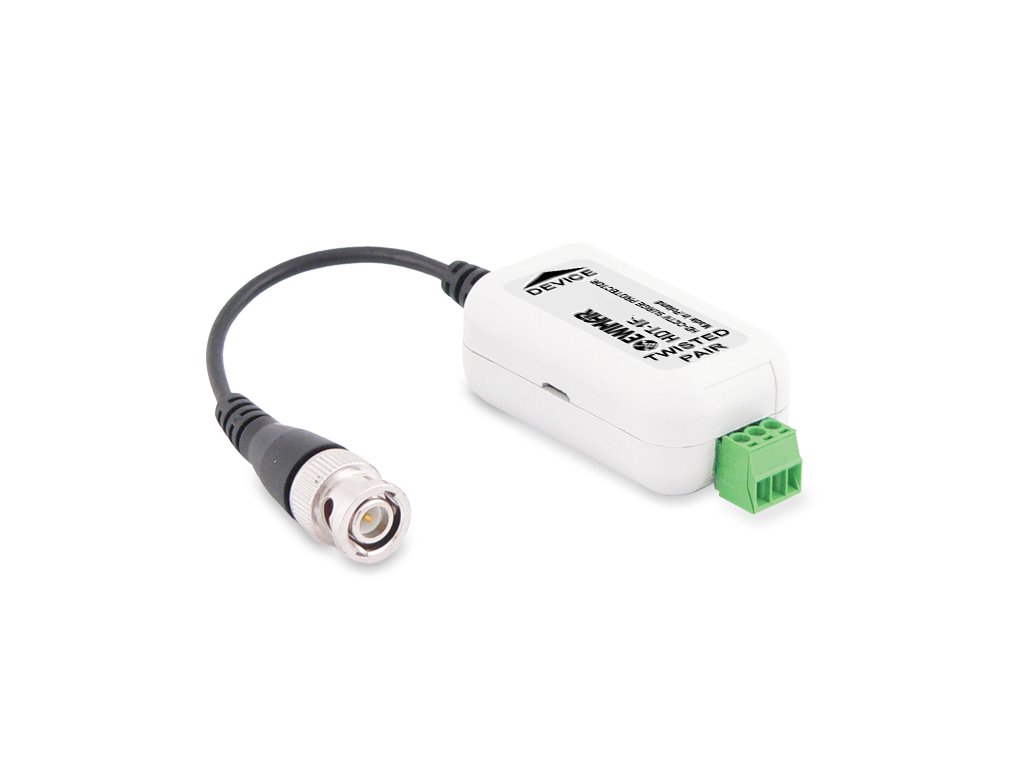

HDT-1F-EXT - Konvertor UTP - BNC s prepäťovou ochranou

• Impedancia skrúteného vodiča UTP: 75 Ohm
• Impedancia BNC: 100 Ohm
• Vstupný konektor (UTP): Odnímateľná svorkovnica

• Výstupný konektor (Zariadenie): Kábel s mužským konektorom BNC
• Prenosové pásmo 42 MHz
• Útlm 0,2dB
• Prepäťová ochrana 3:
  • Iskriště
  • Plynová ochrana
  • Transil
  • MOSFET poistka
• Dosah prenosu AHD (max):
  • 720p - 320m

  • 960p - 250m
• Dosah prenosu HD-CVI (max):
  • 720p - 450m

  • 1080p - 250m
• Dosah prenosu HD-TVI (max):

  • 960p - 250m

  • 1080p - 250m
• Maximálna úroveň prepätia 4kV
• Kapacita ochranného obvodu 4pF
• Pracovná teplota -40C až 60C

Popis produktu

Konvertor s prepäťovou ochranou HDT-1F-EXT je založený na transformátore s amorfným jadrom, ktorý prispôsobuje impedanciu skrúteného vodiča UTP ku koaxiálnemu káblu. Je určený na prenos signálov vysokej frekvencie, ktoré sa používajú na prenos videa v štandardoch AHD, HD-CVI, HD-TVI. V konvertore použitý transformátor s amorfným jadrom vďaka lineárnej charakteristike umožňuje prenos signálov do 42MHz. HDT-1F-EXT má rýchlu prepäťovú ochranu vykonanú v technológii MOSFET. Je potrebné pamätať, že hlavným faktorom určujúcim dosah prenosu je kvalita samotných káblov.

Rozmery

82mm x 24mm x 31mm (bez kábla)
