HDO-1F-EXT - Protiochrana proti prepätiu kábla 75 Ohm AHD / HD-CVI / HD-TVI - EWIMAR

Podrobný popis

Charakteristika produktu

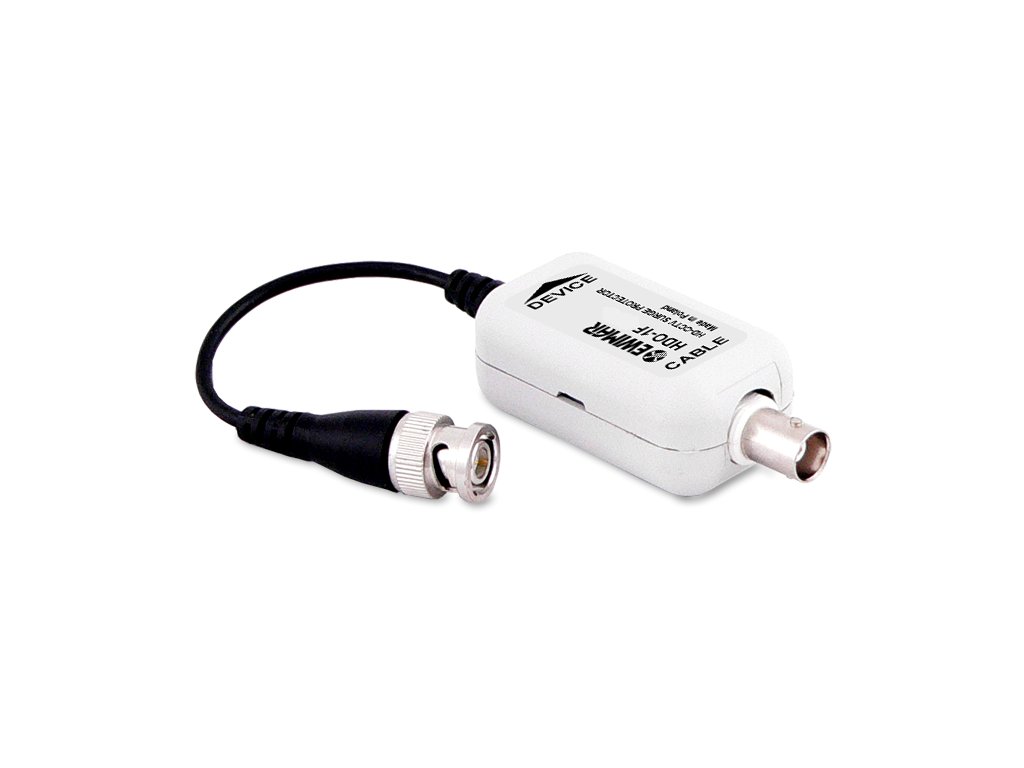

HDO-1F-EXT - Prepäťová ochrana kábla 75 Ohm AHD / HD-CVI / HD-TVI

• Impedancia 75 Ohm
• Vstupný konektor (Línia): Zásuvka BNC
• Výstupný konektor (Zariadenie): Kábel s mužským konektorom BNC
• Prenosové pásmo 100 MHz
• Útlm 0,05dB
• Prepäťová ochrana 3:
  • Bleskoistka
  • Plynový ochranný prvok
  • Transil
  • MOSFET poistka
• Ochrana línia-zem Plynový ochranný prvok: 90V, 2x10kA @ 8/20uS
• Ochrana línia-línia Ochranný mostík: 6V, 15A @ 8/20uS
• Maximálna úroveň prepätia 4kV
• Kapacita ochranného okruhu 1~2pF
• Prevádzková teplota -40C do +60C

Popis produktu

Jednokanálová ochrana HDO-1F-EXT je vysoko kvalitné zariadenie používané pre kábel 75 Ohm, určené pre zariadenia CCTV televízie (AHD, HD-CVI, HD-TVI). Použitie poistiek vyrobených v technológii MOSFET zaručuje rýchlosť činnosti a bezpečnosť celého systému. Zariadenie využíva 3 ochranné stupne, ktoré pracujú v správnom poradí počas blesku alebo iných zdrojov prepätia ako vysokej, tak aj nízkej úrovne. Veľkou výhodou ochrany je veľmi nízka kapacita okruhu (1~2pF), vďaka čomu má ochrana minimálny vplyv na prenos signálov v pásme 0 ~ 100MHz.


Rozmery

86mm x 24mm x 31mm (bez kábla)
