H155 koaxiálny kábel 85791-

Podrobný popis

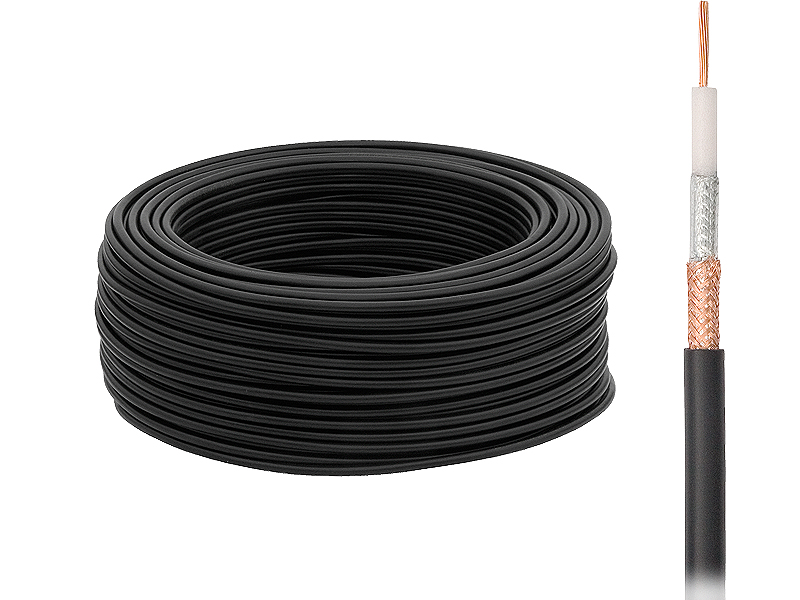

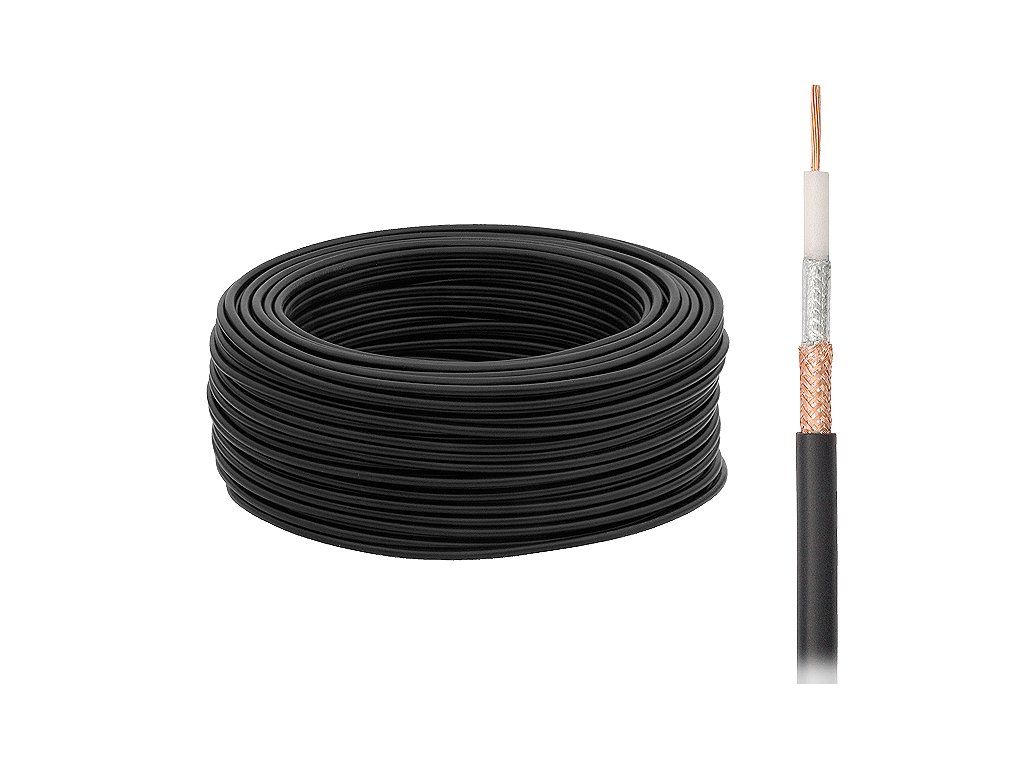

H155 koaxiálny kábel 85791

H155 koaxiálny kábel 85791- je kvalitný 50-ohmový kábel určený pre spoľahlivý prenos signálu v pásme 2,4 GHz aj v ďalších RF aplikáciách. Vďaka penovej izolácii, medenému opletu s fóliou a flexibilnej konštrukcii je vhodný na inštalácie v interiéri aj exteriéri.

• Dĺžka balenia: 100 m
• Impedancia: 50 Ohm
• Určený pre 2,4 GHz aplikácie
• Vhodný do vnútorného aj vonkajšieho prostredia

Konštrukcia a spracovanie

Kábel je postavený na vodiči z 19 drôtov s priemerom 0,28 mm, čo pomáha dosiahnuť dobrú flexibilitu pri zachovaní potrebných elektrických vlastností. Penová izolácia znižuje útlm a zároveň podporuje stabilný prenos signálu. Vonkajší vodič tvorí medený oplet s pokrytím 80 % a doplnková fólia, ktoré zvyšujú tienenie proti rušeniu.

• Vnútorný vodič: 19 x 0,28 mm
• Izolácia vodiča: pena (FOAM)
• Vonkajší vodič: Cu oplet 80 % + fólia
• Plášť: čierne PVC
• Vonkajší priemer: 5,4 mm

Elektrické vlastnosti

H155 patrí medzi obľúbené koaxiálne káble pre anténne a dátové RF rozvody, kde je dôležitý nízky útlm a stabilné parametre. Pri bežných frekvenciách ponúka vyvážený pomer medzi kvalitou prenosu, ohybnosťou a jednoduchšou manipuláciou pri montáži.

• Vlnová impedancia: 50 +/- 2 Ohm
• Efektívna kapacita: 82 pF/m pri 1 kHz
• Koeficient vlnového obratu: 81 %
• Odpor voči jednosmernému prúdu: 32 mOhm/m

Útlm signálu

Kábel vykazuje parametre útlmu vhodné pre mnoho anténnych a komunikačných zostáv. Hodnoty závisia od frekvencie, preto je pri plánovaní trasy dôležité zohľadniť dĺžku vedenia a požadovanú kvalitu prenosu.

• 50 MHz: 6,5 dB/100 m
• 100 MHz: 9,3 dB/100 m
• 230 MHz: 14,1 dB/100 m
• 300 MHz: 16,3 dB/100 m
• 470 MHz: 16,9 dB/100 m
• 600 MHz: 18,2 dB/100 m
• 1000 MHz: 30,9 dB/100 m
• 1350 MHz: 35,9 dB/100 m
• 2150 MHz: 46,9 dB/100 m

Použitie

Tento koaxiálny kábel je vhodný pre rozvody a prepojenia, kde sa vyžaduje 50-ohmové riešenie s dobrou odolnosťou a stredne nízkym útlmom. Využijete ho najmä pri anténnych inštaláciách, Wi?Fi a ďalších RF systémoch v pásme 2,4 GHz, ale aj pri všeobecných meracích a spojovacích aplikáciách.

• Anténne a RF rozvody
• 2,4 GHz prenosové trasy
• Wi?Fi inštalácie
• Meracie a spojovacie aplikácie

Prevádzkové parametre

Kábel je navrhnutý pre použitie v širokom teplotnom rozsahu a s dostatočnou mechanickou odolnosťou pre bežné montážne podmienky. Vďaka polomeru ohybu 35 mm sa s ním dobre pracuje aj pri vedení v menších priestoroch.

• Teplotný rozsah: -40 až +80 °C
• Polomer ohybu: 35 mm
• Balenie: 100 m
• Farba plášťa: čierna

Prečo si vybrať práve tento kábel

H155 koaxiálny kábel 85791- je praktickou voľbou, ak hľadáte spoľahlivý 50-ohmový kábel s dobrou kombináciou tienenia, flexibility a použiteľnosti pre 2,4 GHz aplikácie. Je vhodný pre domácich aj profesionálnych montérov, ktorí potrebujú stabilný signál a univerzálne využitie.

• Dobrá rovnováha medzi útlmom a ohybnosťou
• Kvalitné tienenie proti rušeniu
• Univerzálne použitie v interiéri aj exteriéri
• Praktické balenie 100 m pre väčšie inštalácie
