FAM-PV-SP - Medzisúčet Familio PV - Aco

Podrobný popis

Charakteristika produktu

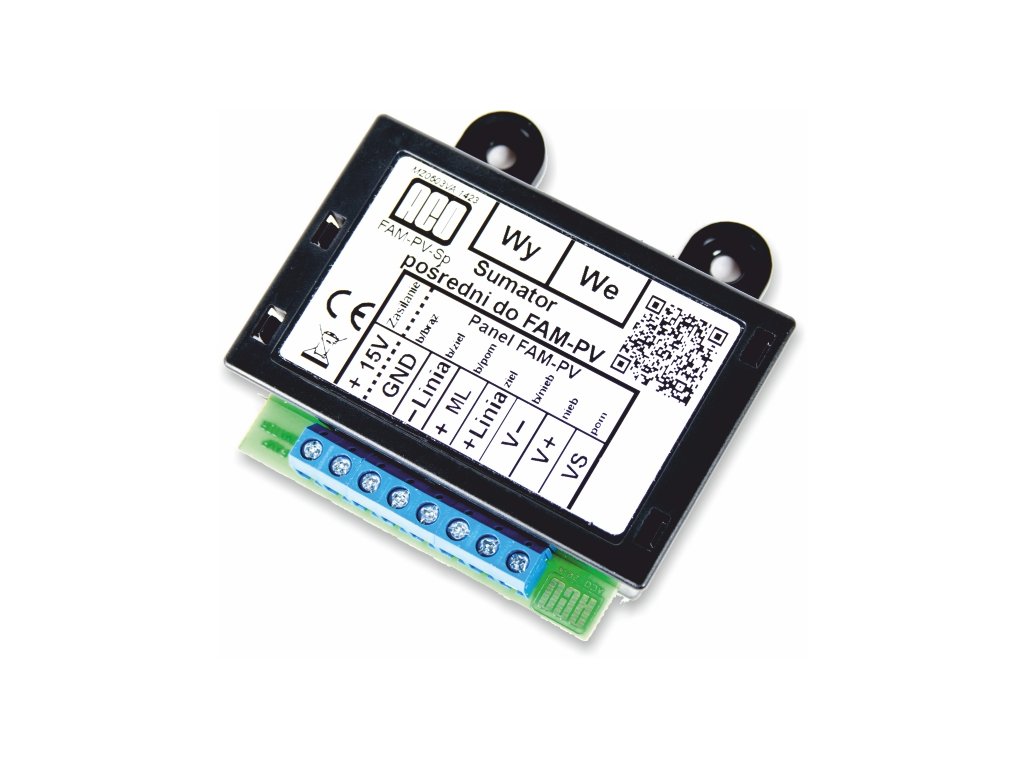

FAM-PV-SP - Familio PV Sumátor sprostredkovateľný - Aco

• Typ inštalácie: Digitálna - krútená dvojlinka cat. 5e alebo 6

• Napájanie: 15V DC / 50mA

• Spotreba energie v pohotovostnom režime: 0W

• Výstupy:

  • 1 x zásuvka RJ45 (výstup zbernice videa)

  • 1 x konektor EXTMOD (pripojenie panelu)

  • Skrutkové konektory ARK - pripojenie zvukovej linky z predchádzajúceho panelu (konektor „ML”)
• Vstupy:

  • 1 x zásuvka RJ45 (vstup zbernice videa)

  • Skrutkové konektory ARK:

    • Pripojenie zvukovej linky z panelu

    • Pripojenie kamery zabudovanej v paneli (75?/1Vp-p, napájanie 12V)

    • Pripojenie napájania
• Vlastnosti:

  • Používa sa v paneloch Familio PV

  • Zavádza do zbernice systému: napájanie, videosignál a zvukovú linku

  • Vyvádza zo zbernice signál zvukovej linky z predchádzajúceho panelu (konektor „ML”)

Popis produktu

Sumátor sprostredkovateľný FAM-PV-SP rozširuje existujúcu zbernicu digitálneho video systému. Slúži na pripojenie kamerového modulu, panelu Familio PV a napájacieho zdroja. V vybraných kompatibilných modeloch zariadení je možná montáž sumátora priamo v rámiku alebo krabici. Existuje možnosť vzdialenia sumátora od panelu použitím modulu ARK-RS.

Rozmery

70,5 x 71 x 19,5
