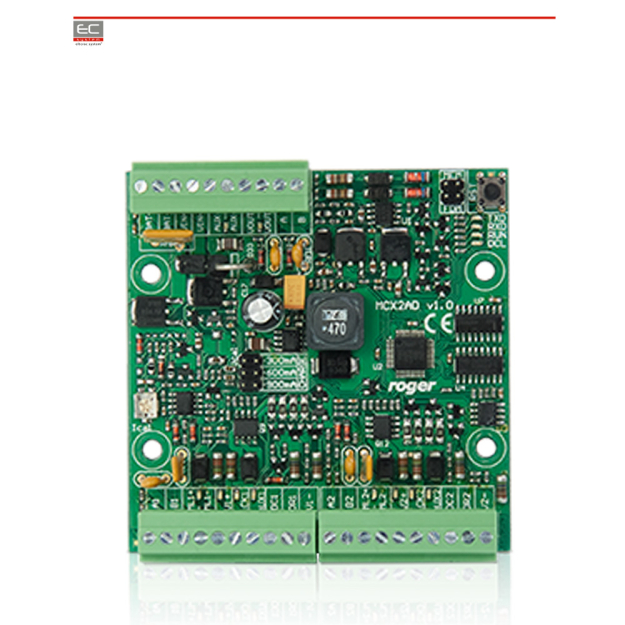

Expanzný modul pre riadenie 2 prechodov RACS 5 Roger MCX2D EC-20844

Podrobný popis

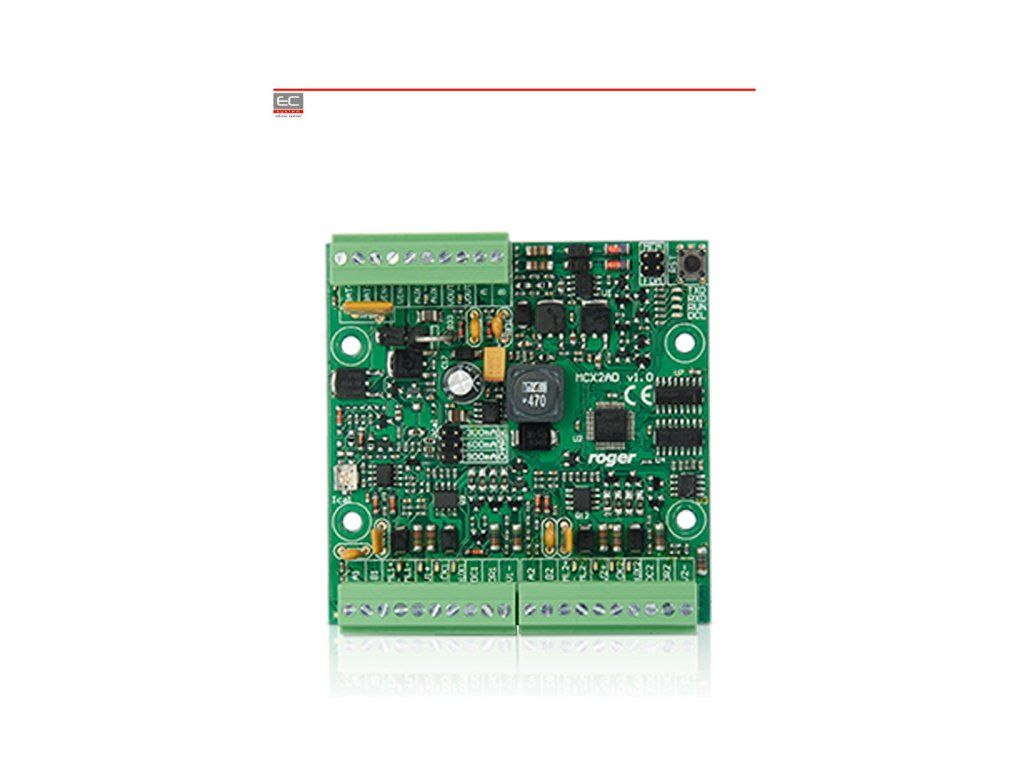

Expanzný modul pre riadenie 2 prechodov RACS 5 Roger MCX2D

ROGER MCX2D je špecializovaný expanzný modul pre prístupový systém RACS 5, ktorý slúži na rozšírenie riadenia až 2 prechodov. Zároveň zabezpečuje distribúciu napájania aj komunikačnej zbernice, takže pomáha pri prehľadnom a spoľahlivom zapojení celej inštalácie.

Hlavné výhody

• Určený pre systém RACS 5
• Riadenie až 2 prechodov
• Pre každý prechod ponúka 2 vstupy a 2 výstupy
• Podpora rozhrania pre čítačky
• Podpora záložného akumulátora
• Elektricky oddelené obvody zvyšujú spoľahlivosť systému

Použitie a kompatibilita

Modul MCX2D je vhodný pre profesionálne inštalácie kontroly prístupu, kde je potrebné rozšíriť riadenie prechodov, napájanie čítačiek, zámkov a ďalších prvkov systému. Pripojenie je riešené pomocou vyberateľných skrutkovacích svoriek, ktoré uľahčujú montáž aj servis. Komunikácia s prístupovým kontrolérom prebieha cez RS485.

• Komunikácia s prístupovým kontrolérom cez RS485
• Maximálna vzdialenosť od kontroléra až 1200 m
• Maximálna vzdialenosť od čítačky až 150 m
• Vhodné pre vnútorné inštalácie

Technické parametre

• Napájanie: 13,8 V jednosmerné / 3 A
• Všeobecné napájanie: DC 13,8 V / 2,5 A (tolerancia ±100 mV)
• Všeobecný napájací výstup VOUT: DC 13,8 V / 0,2 A (ochrana proti preťaženiu)
• Dva napájacie výstupy prechodov VDR: DC 13,8 V / 1,0 A (ochrana proti preťaženiu)
• Dva napájacie výstupy čítačiek TML: DC 13,8 V / 0,2 A (ochrana proti preťaženiu)
• Nabíjací prúd batérie: 0,3 A, 0,6 A alebo 0,9 A – nastaviteľný
• Odpojovacie napätie batérie: približne 10 V
• Vzdialenosť od kontroléra: maximálne 1200 m
• Vzdialenosť od čítačky: maximálne 150 m
• Trieda prostredia (podľa EN 50133-1): Trieda I
• Pracovné prostredie: vnútorné priestory; vlhkosť do 95 %; okolitá teplota 5 °C až 40 °C
• Hmotnosť: 65 g
• Rozmery: 80 × 80 × 29 mm
• Počet prechodov podporovaných napájaním: až 4 prechody
• Distribúcia komunikačnej zbernice: áno
• Vstupy: 4 EOL/2EOL
• Výstupy: 4 × 12 V / 1 A
• Napájacie výstupy: 2 × 12 V / 0,2 A
• Komunikačné rozhranie: RS485 pre prístupový kontrolér
• Ochrana: proti hlbokému vybitiu batérie
• Dohľad: hlásenie stavu napájania do prístupového kontroléra
