Expandér vstupov a výstupov RACS 5 EC-27444

Podrobný popis

Expandér vstupov a výstupov RACS 5

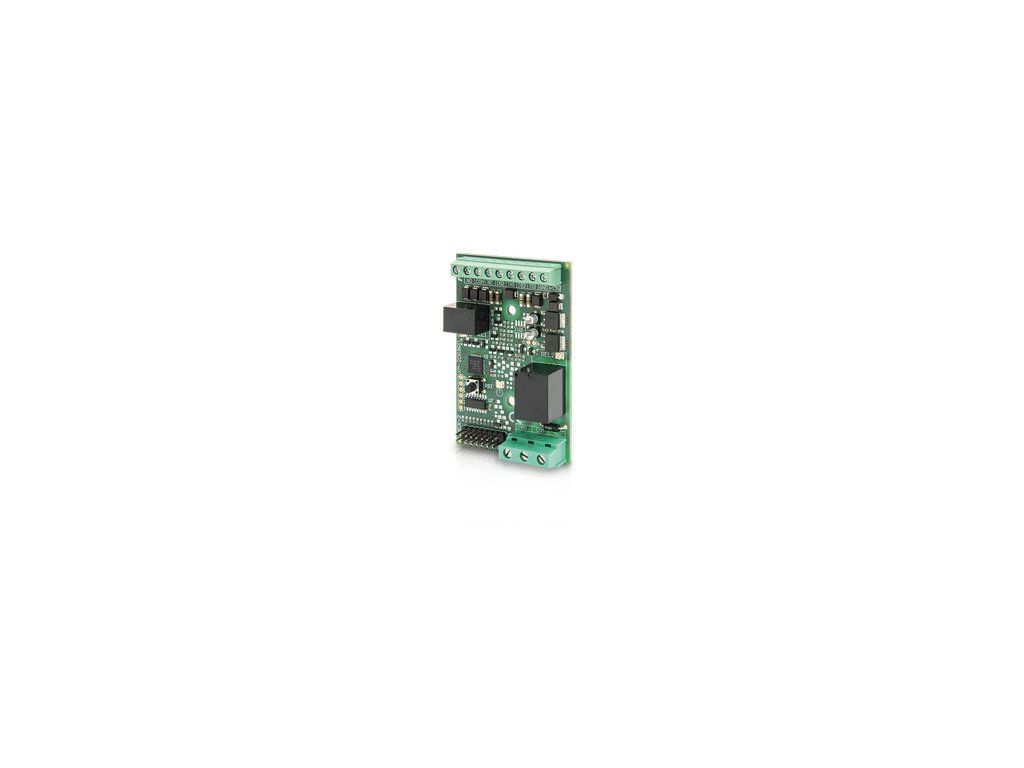

Roger MCX2-BRD je elektronický expandér vstupov a výstupov určený na rozšírenie systému kontroly prístupu RACS 5. Ponúka 2 parametrické vstupné línie a 2 reléové výstupy, vďaka čomu jednoducho pridáte ďalšie možnosti pre snímače, kontakty aj ovládanie pripojených zariadení.

Hlavné výhody

• 2 parametrické vstupy s možnosťou individuálneho nastavenia
• Podpora zapojenia NO/NC/2EOL/3EOL
• Nastaviteľný čas reakcie vstupov
• 2 reléové výstupy na ovládanie pripojených zariadení
• Komunikácia a konfigurácia cez rozhranie RS485
• Podpora režimu Double Wiring

Použitie a kompatibilita

Modul je určený pre inštalácie systému kontroly prístupu Roger RACS 5. Hodí sa tam, kde potrebujete rozšíriť počet vstupov pre kontakty alebo čidlá a zároveň doplniť reléové výstupy pre riadenie nadväzujúcich zariadení. Vďaka komunikácii cez RS485 môže byť vzdialenosť medzi kontrolérom a expandérom až 1200 m. Ide o riešenie pre vnútorné inštalácie.

Technické parametre

• Napájanie: Menovité 12 V AC, prípustné 10–15 V DC
• Priemerný odber prúdu: 30 mA (bez zopnutých relé)
• Reléové výstupy: REL1 a REL2: 30 V DC / 1,5 A
• Vzdialenosť: Až 1200 m medzi kontrolérom a expandérom
• Stupeň krytia: IP20
• Environmentálna trieda (podľa EN 50133-1): Trieda I
• Prevádzkové prostredie: Vnútorné priestory; vlhkosť do 90 %; teplota okolia od -10 °C do 40 °C
• Hmotnosť: 115 g
• Rozmery: 75 × 155 × 20 mm
• SKU: 27444
• Model: 27444
• Počet parametrických vstupov: 8
• Počet tranzistorových výstupov: 8
• Doba reakcie vstupov: Áno
• Režim Double Wiring: Áno
• LED signalizácia zopnutia výstupu: Áno
• Nastavenie kľudovej polarity výstupnej linky: Áno
• Konfigurácia a aktualizácia softvéru cez RS485: Áno
• Napájanie 12 V DC: Áno
• Označenie CE: Áno
• Menovité napätie: 12 V AC (prípustné 10–15 V DC)
• Prúd: 30 mA
• Trieda ochrany: I
• Stupeň krytia (IP): IP20
