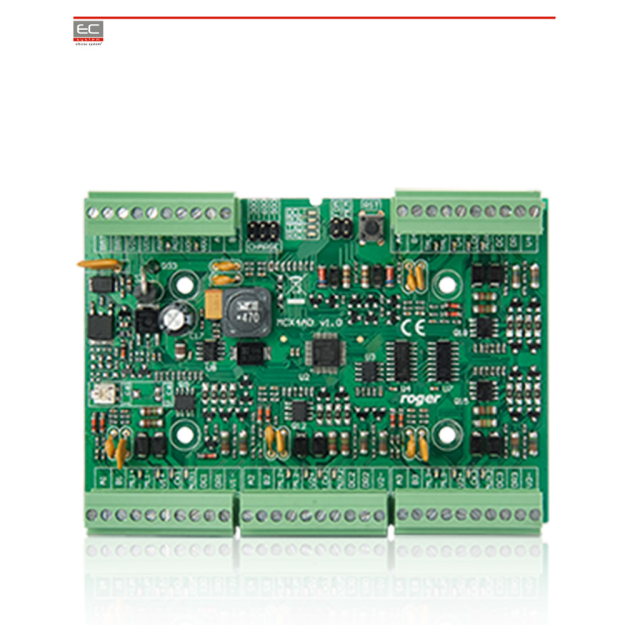

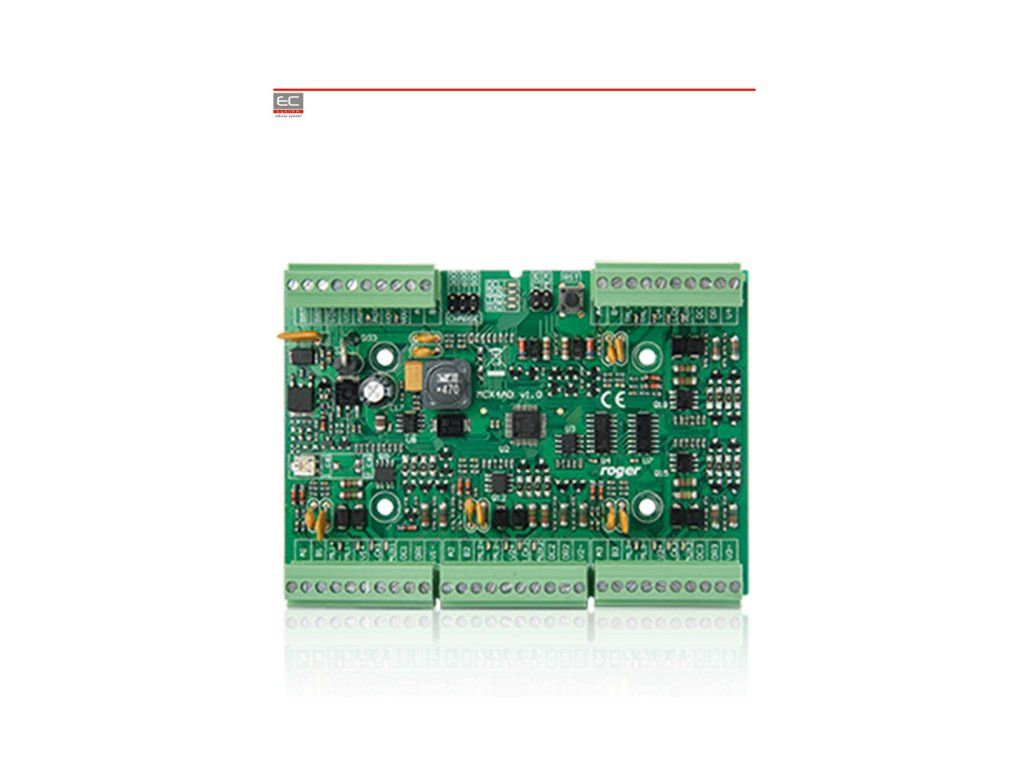

Expandér pre 4 prechody pre prístupový systém RACS 5 Roger MCX4D EC-20620

Podrobný popis

Expandér pre 4 prechody pre prístupový systém RACS 5 Roger MCX4D

Roger MCX4D EC-20620 je dedikovaný expandér pre prístupový systém RACS 5, ktorý umožňuje prehľadne riadiť a napájať až 4 prechody. Zariadenie zároveň zabezpečuje distribúciu napájania aj komunikačnej zbernice, takže zjednodušuje návrh celej inštalácie a pomáha udržať kabeláž organizovanú a prehľadnú.

Hlavné výhody

• Správa až 4 prechodov v rámci systému RACS 5
• Oddelená distribúcia napájania a komunikácie
• 2 vstupy a 2 výstupy pre každý prechod
• Galvanicky oddelené obvody jednotlivých prechodov
• Podpora záložného akumulátora
• Ochrana proti hlbokému vybitiu batérie
• Vyberateľné skrutkové svorky pre jednoduchšiu montáž aj servis

Použitie a kompatibilita

MCX4D je určený pre profesionálne inštalácie kontroly vstupu, kde je potrebné rozšíriť systém o viac prechodov a zároveň spoľahlivo rozviesť napájanie a komunikáciu. Pripojenie ku kontroléru prebieha cez rozhranie RS485. Zariadenie je vhodné na použitie vo vnútorných priestoroch a oceníte ho pri nových projektoch aj pri rozširovaní existujúcich riešení.

• Kompatibilný so systémom RACS 5
• Komunikácia s kontrolérom cez RS485
• Určený pre vnútorné inštalácie
• Vhodný na rozšírenie existujúcich prístupových bodov

Technické parametre

• Napájanie: 13,8 V DC / 5 A
• Výstup všeobecného napájania VOUT: 13,8 V DC / 0,2 A, ochrana proti preťaženiu
• Dva výstupy napájania pre prechody VDR: 13,8 V DC / 1,0 A, ochrana proti preťaženiu
• Dva výstupy napájania pre čítačky TML: 13,8 V DC / 0,2 A, ochrana proti preťaženiu
• Prúd nabíjania batérie: 0,3 A, 0,6 A alebo 0,9 A, nastaviteľný
• Napätie odpojenia batérie: približne 10 V
• Dosah ku kontroléru: maximálne 1200 m
• Dosah k čítačke: maximálne 150 m
• Trieda prostredia podľa EN 50133-1: trieda I
• Pracovné prostredie: vnútorné priestory; vlhkosť do 95 %; teplota okolia 5 °C až 40 °C
• Hmotnosť: 85 g
• Rozmery: 115 × 80 × 29 mm
• Distribúcia napájania pre: 4 prechody
• Distribúcia komunikačnej zbernice: áno
• Vstupy EOL/2EOL: 8
• Vstupy 12 V / 1 A: 8
• Výstupy napájania 12 V / 1 A: 4
• Výstupy napájania 12 V / 0,2 A: 4
• Komunikačné rozhranie: RS485 pre prístupový kontrolér
• Ochrana proti hlbokému vybitiu batérie: áno
• Reportovanie stavu napájania do prístupového kontroléra: áno
• Nabíjanie batérie: 0,3 A, 0,6 A alebo 0,9 A
• Napájanie z externého zdroja: 13,8 V DC / 5 A
• SKU: 20620
• Model: 20620
