Elektromer na DIN lištu O-OR-WE-529

Podrobný popis

Elektromer na DIN lištu O-OR-WE-529

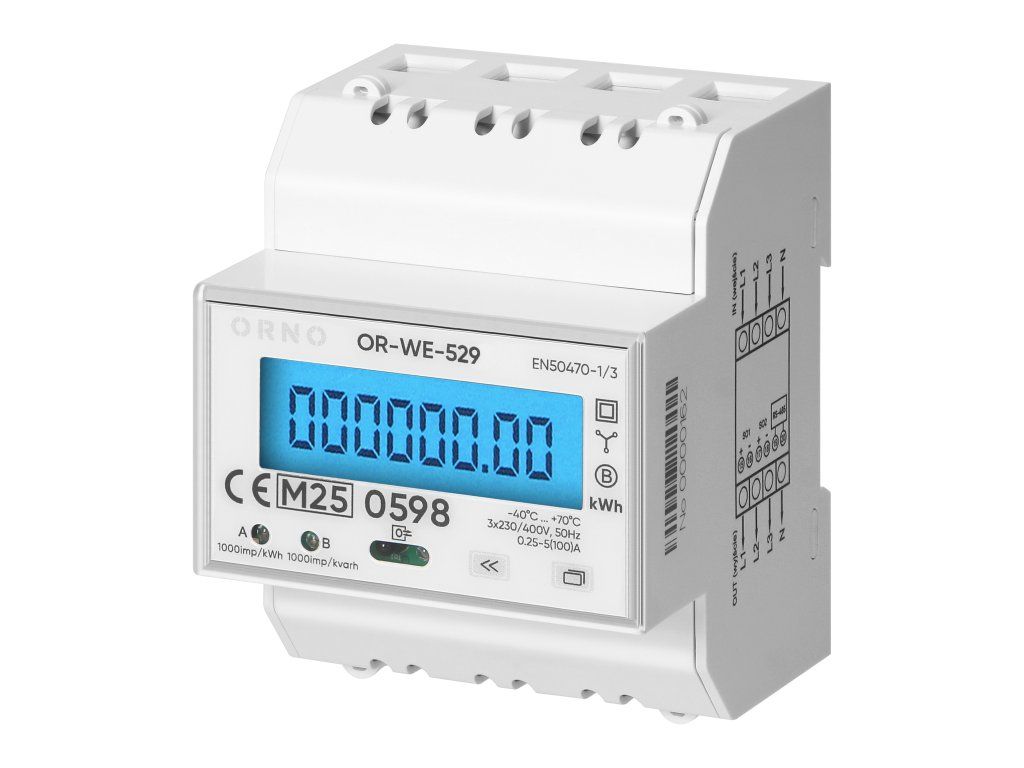

Elektromer na DIN lištu O-OR-WE-529 od značky Orno je trojfázový elektronický elektromer určený na presné meranie spotreby elektrickej energie v bytových, firemných aj priemyselných inštaláciách. Vďaka priamemu meraniu do 100 A nevyžaduje prúdové transformátory, čo zjednodušuje montáž a šetrí miesto v rozvádzači. Model je označený ako PV-Ready, preto je vhodný aj pre moderné inštalácie s fotovoltikou, kde je dôležité sledovať odber aj spätný tok energie.

Hlavné výhody

• Presné trojfázové meranie s triedou presnosti 1.
• Priame meranie až do 100 A bez potreby prúdových transformátorov.
• Meranie činnej aj jalovej energie pre detailný prehľad o prevádzke.
• Sledovanie odberu aj dodávky energie, vhodné aj pre fotovoltické aplikácie.
• MID schválenie pre použitie aj v zúčtovacích a komerčných inštaláciách.
• Komunikácia cez RS-485 a Modbus pre jednoduché prepojenie s monitorovacím systémom.
• S0 impulzný výstup a IR port pre ďalšie spracovanie údajov.

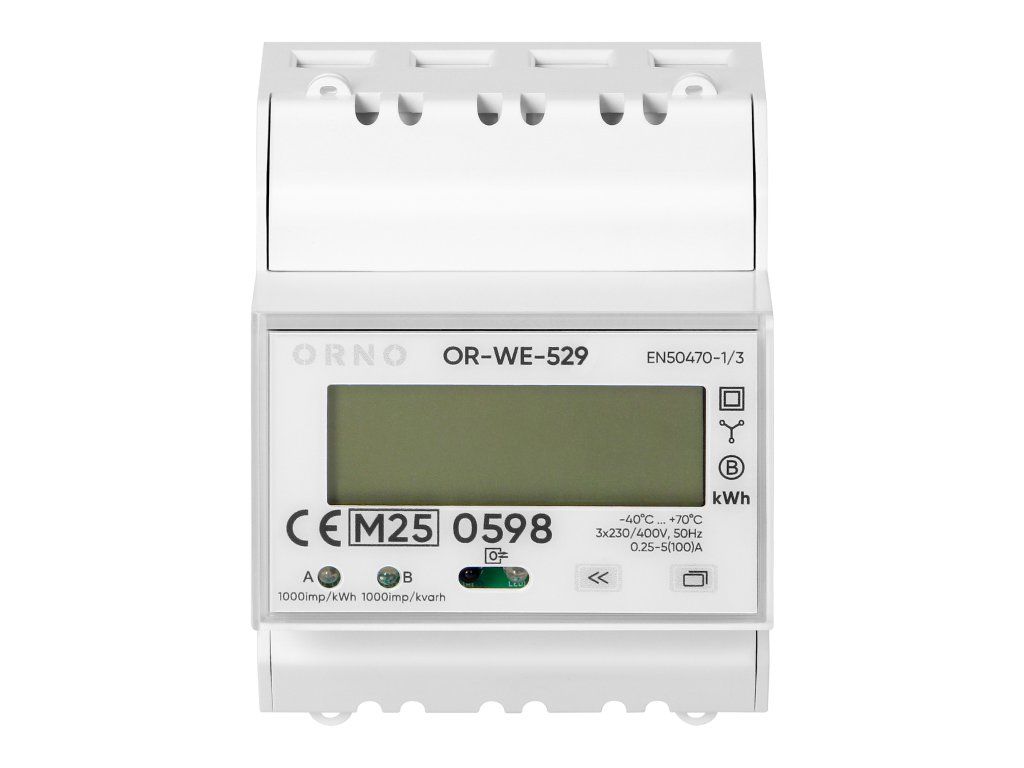

• Podsvietený LCD displej pre pohodlné odčítanie hodnôt.

Na čo sa hodí

Tento elektromer je určený na spoľahlivé sledovanie spotreby elektriny v trojfázovej sústave 3x230/400 V pri frekvencii 50 Hz. Výborne sa hodí do rozvádzačov v domácnostiach, firmách, prevádzkach aj technických priestoroch. Využijete ho všade tam, kde potrebujete presne merať spotrebu, kontrolovať náklady alebo vyhodnocovať tok energie pri vlastnej výrobe elektriny.

• Bytové a rodinné domy
• Komerčné priestory a kancelárie
• Výrobné a priemyselné prevádzky
• Technické miestnosti a rozvádzače
• Fotovoltické systémy so sledovaním spätného toku energie

Dôležité funkcie pre prax

Elektromer meria činnú aj jalovú energiu a zaznamenáva odber aj dodávku energie. Vďaka tomu získate presnejší obraz o tom, ako sa energia v inštalácii skutočne využíva. Podpora pamäte EEPROM pomáha uchovať údaje aj pri výpadku napájania a možnosť nulovania podružného elektromera je praktická pri sledovaní samostatných okruhov alebo prevádzok. Nízky rozbehový prúd 0,004 A umožňuje zachytiť aj veľmi malé odbery.

Montáž a používanie

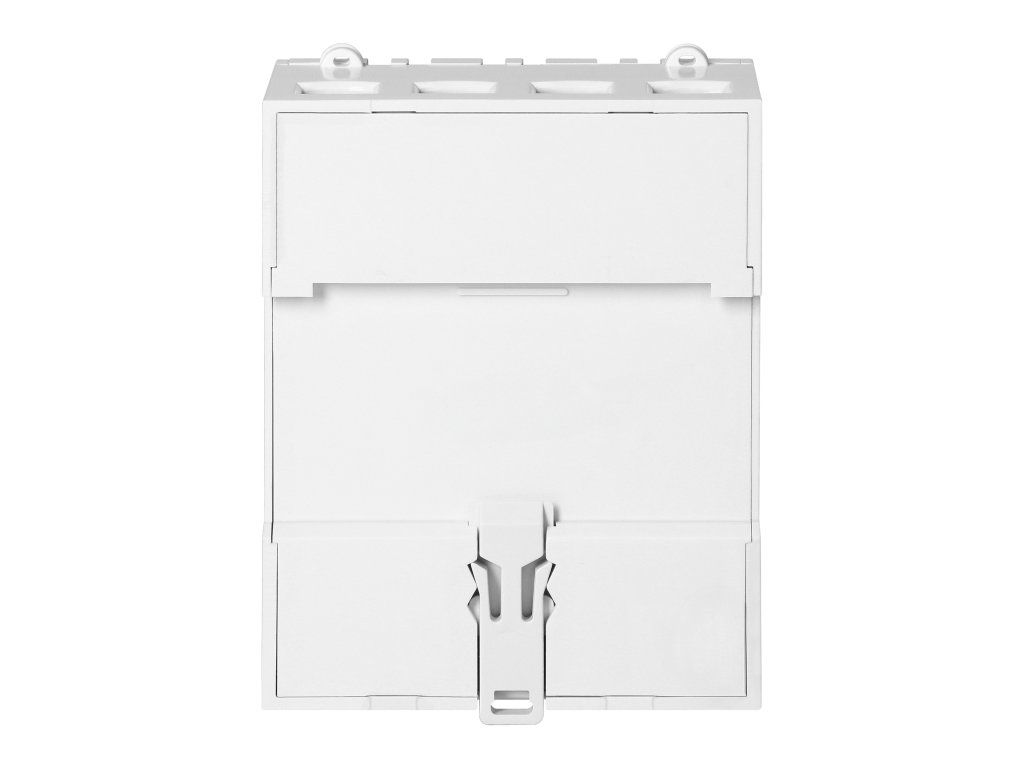

Zariadenie je určené na montáž na DIN lištu TH-35 mm, takže sa jednoducho inštaluje do bežných modulových rozvádzačov. Šírka 4,3 modulu a kompaktné rozmery uľahčujú osadenie aj v priestorovo obmedzených skrinkách. Krytie IP51 a prevádzkový rozsah od -40 do +70 °C zvyšujú odolnosť pri použití v rôznych podmienkach. Komunikačné svorky a silové svorky majú uvedené uťahovacie momenty, čo pomáha pri správnej a bezpečnej montáži.

• Montáž na štandardnú DIN lištu TH-35 mm
• Kompaktné vyhotovenie vhodné do rozvádzačov
• Prehľadný LCD displej s podsvietením
• IR port a RS-485 pre odčítanie a integráciu údajov

Technické parametre

• Typ elektromera: Elektronický
• Menovitý prúd (In) [A]: 10
• Maximálny prúd (Imax) [A]: 100
• Minimálny prúd [A]: 0,25
• Rozbehový prúd (Ist) [A]: 0,004
• Menovité napätie (Un) N-L [V]: 230
• Menovité napätie (Un) L-L [V]: 400
• Frekvencia [Hz]: 50
• Impulzná frekvencia [imp/kWh]: 1000
• Presnosť [W]: <12VA <1W
• Typ siete: Trojfázový
• Model: Priame meranie
• Trieda presnosti merania: 1
• Typ energie: Činná aj jalová energia
• Činná energia: Áno
• Jalová energia: Áno
• Odoberaná energia: Áno
• Dodávaná energia: Áno
• Vhodné pre: Odber / pretok
• Možnosť resetovania podružného elektromera: Áno
• Podpora pamäte: EEPROM
• Kalibrované: Áno
• Schválenie: MID (smernica o meracích prístrojoch)
• Impulzný výstup: Optický
• Typ impulzu: S0
• Počet impulzov [imp/kWh]: 1000
• Napätie impulzného výstupu [V DC]: 12–27
• Prúd impulzného výstupu [mA]: ?27
• Viac tarif: Nie
• Typ zobrazenia: Digitálny
• Podsvietenie: Áno
• IR port: Áno
• Spôsob montáže: Adaptér DIN lišty
• Šírka v počte modulov: 4,3
• Max. prierez kábla [mm2]: 35
• Šírka [mm]: 72
• Hĺbka [mm]: 72
• Výška [mm]: 90
• Teplotný rozsah [°C]: -40 až +70
• Max. vlhkosť: ?95 %
• Typ protokolu: IR, RS-485
• Typ rozhrania: Modbus, EN 62056-21
• Stupeň krytia (IP): IP51
• Zhoda s: MID 2014/32/EU
• Zhoda s normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006, EN 50470-3:2006
• Displej [kWh]: LCD 6+2 = 123456,12
• Displej - počet číslic: 6+2

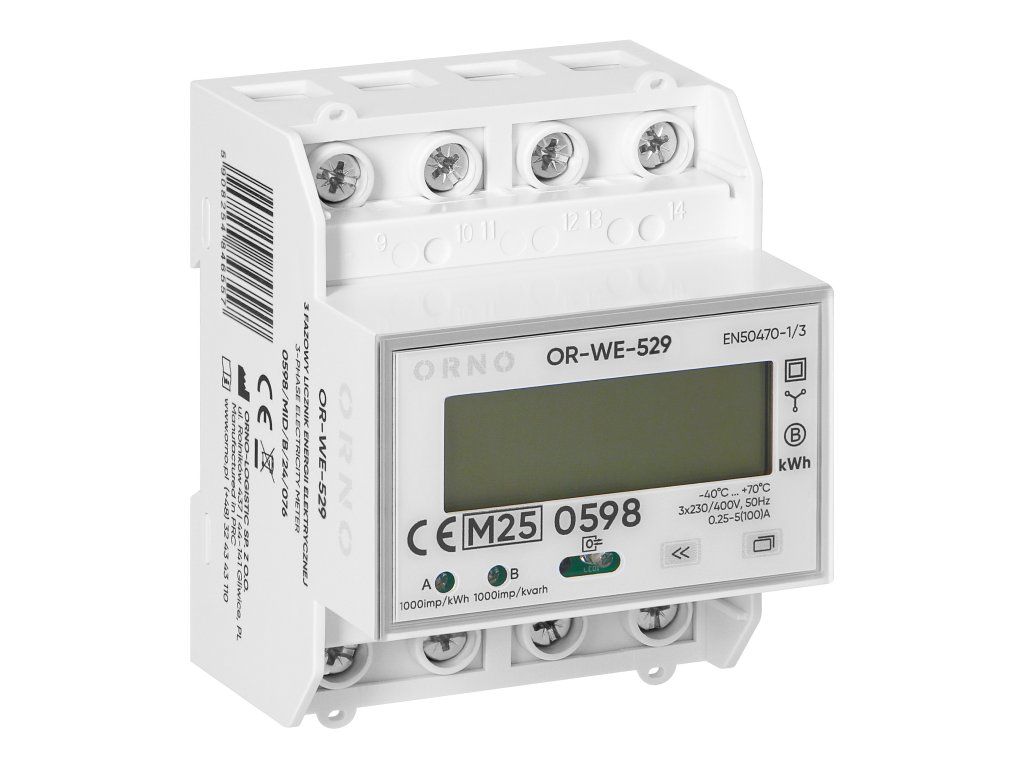

• Uťahovací moment silovej svorky [Nm]: 2,5
• Uťahovací moment komunikačnej svorky [Nm]: 0,4

Prečo si vybrať tento model

Ak potrebujete spoľahlivý trojfázový elektromer s certifikáciou MID, presným meraním a možnosťou komunikácie s nadradeným systémom, model O-OR-WE-529 je praktická voľba. Ponúka presné údaje o spotrebe, podporu merania v oboch smeroch a jednoduchú montáž do štandardného rozvádzača. Je vhodný pre zákazníkov, ktorí chcú mať spotrebu elektriny pod kontrolou a zároveň potrebujú zariadenie pripravené aj pre moderné energetické riešenia.
