Elektromer 1 modul O-EM-2

Podrobný popis

Elektromer 1 modul O-EM-2

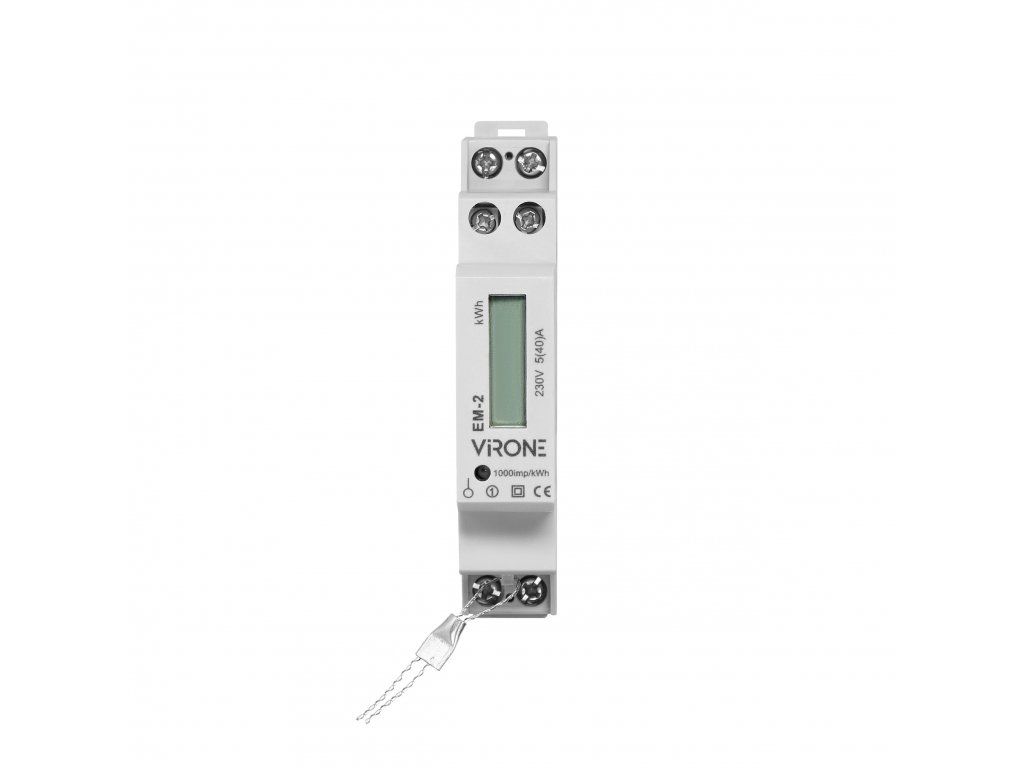

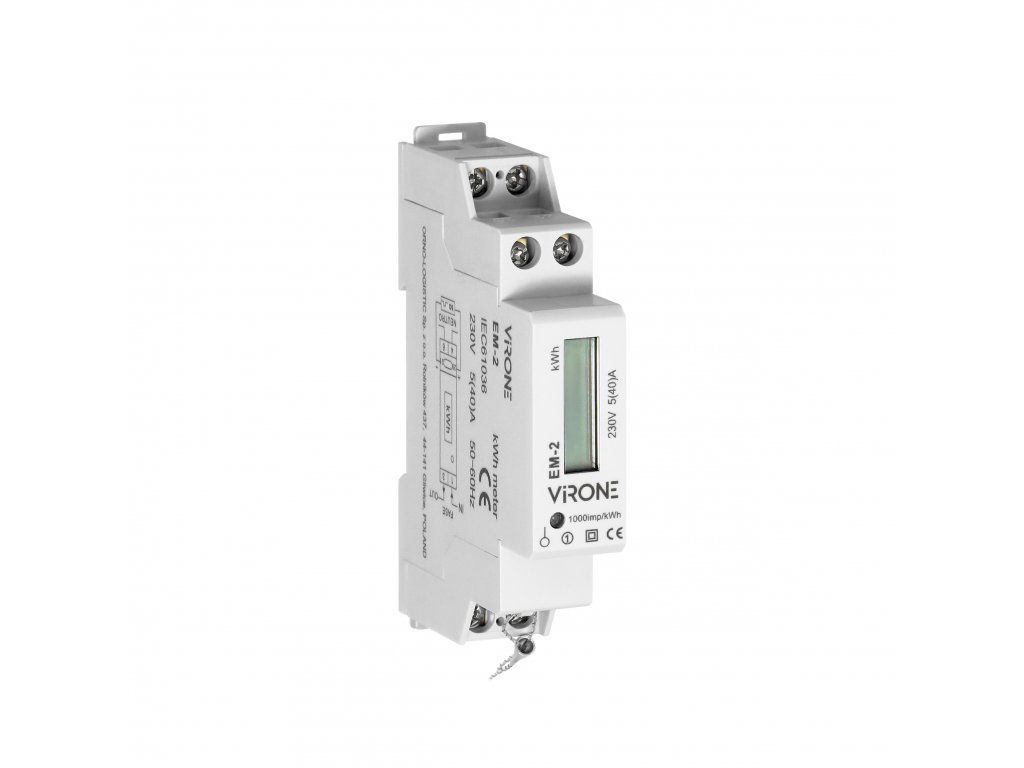

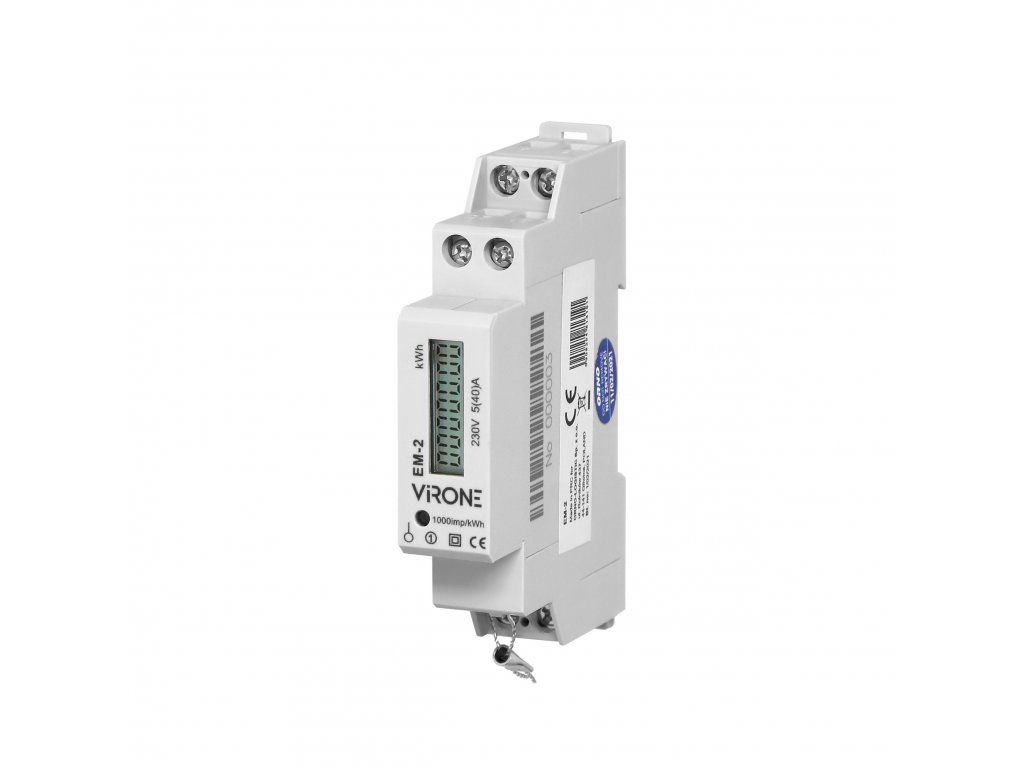

Elektromer 1 modul O-EM-2 je jednofázový merač elektrickej energie určený na presné sledovanie spotreby v domácnostiach, bytoch, menších prevádzkach alebo technických rozvodoch. Meria činnú energiu v jednotkách kWh a prehľadne zobrazuje nameranú hodnotu na LCD displeji. Vďaka kompaktnému vyhotoveniu v šírke 1 modulu je vhodný do rozvodníc s obmedzeným priestorom. Montuje sa na DIN lištu TH-35 mm a je vybavený impulzným výstupom pre jednoduché napojenie na nadväzujúce meracie alebo riadiace systémy.

• Určený pre jednofázové meranie spotreby elektrickej energie
• Prehľadný LCD displej s údajom o spotrebe
• Kompaktné prevedenie len 1 modul
• Montáž na DIN lištu TH-35 mm
• Vhodný na presné sledovanie spotreby v kWh

Na čo slúži

Tento elektromer slúži na kontrolu a evidenciu spotreby elektrickej energie v jednofázovej sústave. Elektronický systém reaguje na pretekajúci prúd a pripojené napätie, pričom podľa spotrebovanej energie vytvára impulzy. Aktuálna spotreba je zároveň signalizovaná blikajúcou LED diódou a výsledná hodnota sa zobrazuje na displeji. Takéto riešenie je praktické pri rozpočítavaní nákladov, kontrole odberu alebo pri doplnení merania v technických inštaláciách.

• Meranie spotreby v jednofázovej sieti
• Vhodný na kontrolu a evidenciu odberu
• Impulzy sú úmerné spotrebovanej energii
• Signalizácia merania blikajúcou LED diódou
• Prehľadný údaj o spotrebe na displeji

Hlavné výhody

Elektromer O-EM-2 ponúka spoľahlivé meranie v kompaktnom tele a je navrhnutý pre jednoduchú inštaláciu do rozvádzača. Trieda presnosti B a impulzný výstup zvyšujú jeho využiteľnosť pri bežnom aj technickom meraní. Výhodou je aj nízka minimálna meraná hodnota prúdu 0,25 A, takže zariadenie dokáže pracovať aj pri menších odberoch.

• Presné meranie v triede B
• Kompaktný formát vhodný do úzkych rozvádzačov
• Impulzný výstup pre ďalšie spracovanie údajov
• Jednoduché odčítanie spotreby z LCD displeja
• Funguje aj pri nízkom odbere od 0,25 A

Technické parametre

• Typ: jednofázový
• Základný prúd: 5 A
• Maximálny prúd: 40 A
• Minimálny prúd: 0,25 A
• Napájanie: 230 V~
• Frekvencia: 50 Hz
• Frekvencia impulzov: 1000 imp/kWh
• Trieda presnosti: B
• Impulzný výstup: áno
• Podsvietenie: nie
• Viactarifové meranie: nie
• Stupeň krytia (IP): 51
• Hĺbka: 60 mm
• Počet modulov: 1
• Šírka: 18 mm
• Výška: 110 mm
• Komunikačný protokol: žiadny
• Displej: 5+2"
• Porty: žiadne
• Impulzný výstup – napájanie: 12–27 V~
• Impulzný výstup – prúd: ?27 mA
• Impulz: 90 ms

Montáž a použitie

Zariadenie je určené na montáž na DIN lištu TH-35 mm, čo umožňuje rýchlu a prehľadnú inštaláciu v rozvodnici. Vďaka šírke jedného modulu nezaberá veľa miesta a je vhodné aj tam, kde je potrebné zachovať kompaktné usporiadanie prístrojov. Používa sa najmä v elektroinštaláciách, kde je dôležité mať spoľahlivý prehľad o spotrebe elektrickej energie bez zbytočne zložitej obsluhy.

• Montáž na DIN TH-35 mm
• Úsporné riešenie do rozvádzača
• Vhodný pre technické aj bežné meranie spotreby
• Jednoduché odčítanie a kontrola údajov

Dôležité informácie

Elektromer je určený na jednofázové použitie a neumožňuje viactarifné meranie. Neobsahuje komunikačný protokol ani porty, preto je vhodný najmä ako samostatný merací prístroj alebo ako súčasť jednoduchších inštalácií. Pri návrhu zapojenia je potrebné rešpektovať menovité hodnoty prúdu a podmienky pripojenia impulzného výstupu.

• Určený pre jednofázovú sieť
• Bez viactarifového merania
• Bez komunikačného protokolu a portov
• Treba dodržať menovitý rozsah prúdu a napájania
• Vhodný na samostatné meranie spotreby
