EL-600SL2 - Elektromagnetický zámok s relé a LED - SCOT

Podrobný popis

Charakteristika magnetickej zápornej s relé a LED diódou - EL600SL2 - SCOT

- jednorázová zápora na povrchovú montáž
- nosnosť: 280 kg
- napájanie: 12V DC alebo 24V DC
- zaťažiteľnosť: 480mA (12V DC) / 240mA (24V DC)
- držiaky pre záporu: držiak "BK-600L2, BK-600ZL2, BK-600UL2"
- zápora na použitie vnútri
- navrhovaný napájací zdroj: PSD12020, AWZ200
- NC relé
- signalizačná LED diód

Opis zápory EL 600SL - SCOT

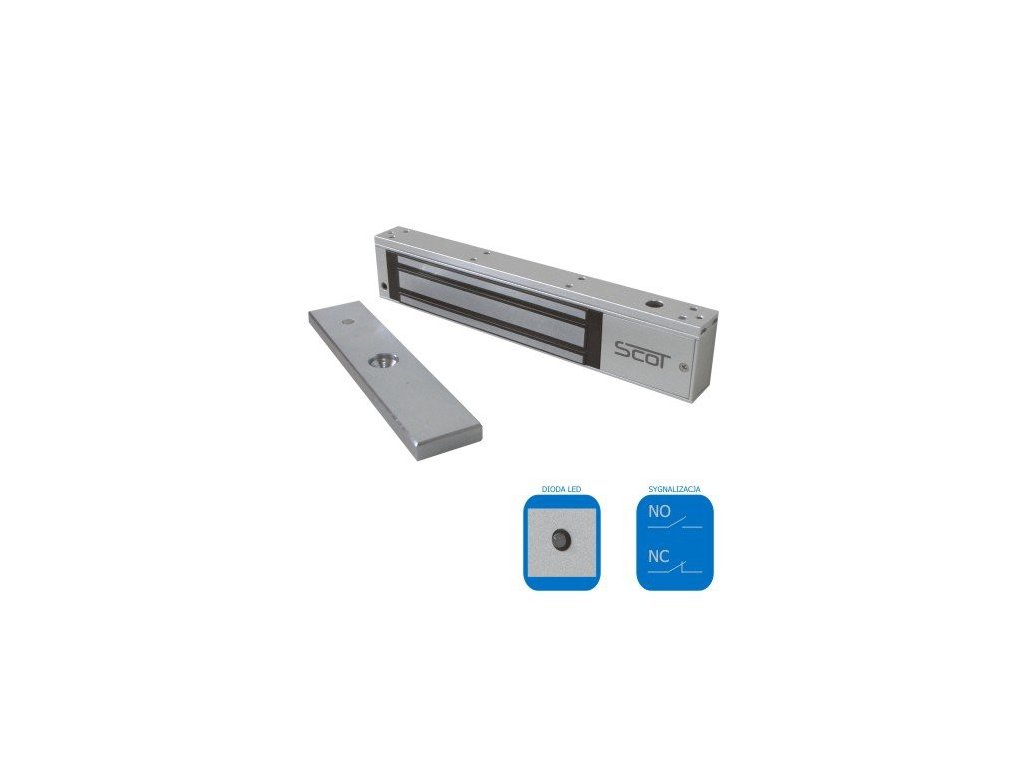

Magnetická zápora EL 600SL s relé a LED diódou
Elektromagnetické zápory spoločnosti SCOT sú alternatívou k bežne používaným v systémoch kontroly prístupu elektrickým úchytným zámkom. Zápora sa skladá z vykonávacieho prvku obsahujúceho elektromagnet, montovaného na ráme dverí, a kovovej platne, umiestnenej na krídle dverí. Napájaná cievka elektromagnetu priťahuje platňu, zabezpečujúc tak vstup. V závislosti od modelu zápor dosahujú maximálny tlak na dvere, pri ktorom elektromagnet priťahuje kovovú platňu, v hodnote 180, 280, 350, 540 kg.
Elektromagnetické zápory sa používajú v systémoch kontroly prístupu zameniteľne s reverznými elektrickými úchytnými zámkami, teda tam, kde bezpečnostné predpisy vyžadujú otvorenie dverí po výpadku napätia v systéme kontroly: pohotovostné, protipožiarne východy, v budovách verejného využitia.
Elektromagnetická zápora neobsahuje pohyblivé mechanické časti, vďaka čomu takmer nedochádza k opotrebeniu prvkov zariadenia. Z tohoto dôvodu je používaná na miestach s vysokou intenzitou pohybu, kde kontrolované dvere sú často otvorené, čím eliminuje potrebu stálej údržby.
Ďalšie montážne úchytky typu „L“, „ZL“, „UL“ umožňujú montáž zápor prakticky na každé dvere.

Signalizácia
Elektromagnetická zápora je vybavená relé NC, ktoré možno využiť v systéme kontroly prístupu informovaním o otvorení / zatvorení ovládaných dverí. Týmto spôsobom môžeme odoslať informáciu napr. do alarmového systému, informujúc o stave dverí.

LED dióda
Na kryte zápornej sa nachádza dvojfarebná dióda informujúca o stave vstupu. Ak sú dvere zatvorené, je to signalizované zelenou farbou diódy – ak budú dvere otvorené alebo nedovreté – dióda bude svietiť červenou farbou. Ak cievka elektromagnetickej zápory nie je napájaná (napr. počas trvania riadiaceho impulzu) – dióda je zhasnutá.

Varianty montáže zápory elektromagnetickej (ak dvere nie sú vybavené špeciálnymi úchytkami):

1. Štandardný - iba s použitím prvkov obsiahnutých v súprave


2. S použitím dodatočného montážneho držiaka "L" (možné vybrať v možnostiach) - dvere otvárané von

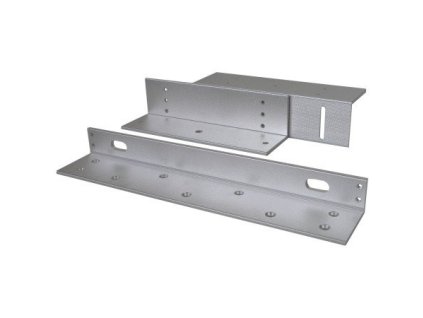

3. S použitím dodatočných úchytkov "Z"+"L" (možné vybrať v možnostiach) - dvere otvárané dovnútra


4. S použitím dodatočného držiaka "U" (dostupné samostatne) - sklené dvere

Rozmery EL 600 SL

Rozmery zápora: 250 x 49 x 28 mm
Rozmery platne: 180 x 39 x 13 mm
