EL-350SL2 - Elektromagnetický zámok s relé - SCOT

Podrobný popis

Charakteristika magnetického držiaka s relé EL350SL2 - SCOT

- jednoduchý držiak na povrchovú montáž
- nosnosť 180kg
- napájanie - 12V DC alebo 24V DC
- zaťažiteľnosť: 300mA (12V DC) / 150mA (24V DC)
- držiaky pre držiak: držiak BK-350L2, BK-350LC2
- držiak na vnútorné použitie
- navrhovaný napájací zdroj: PSD12020, AWZ200
- relé NC

Popis držiaka EL 350 SL 2

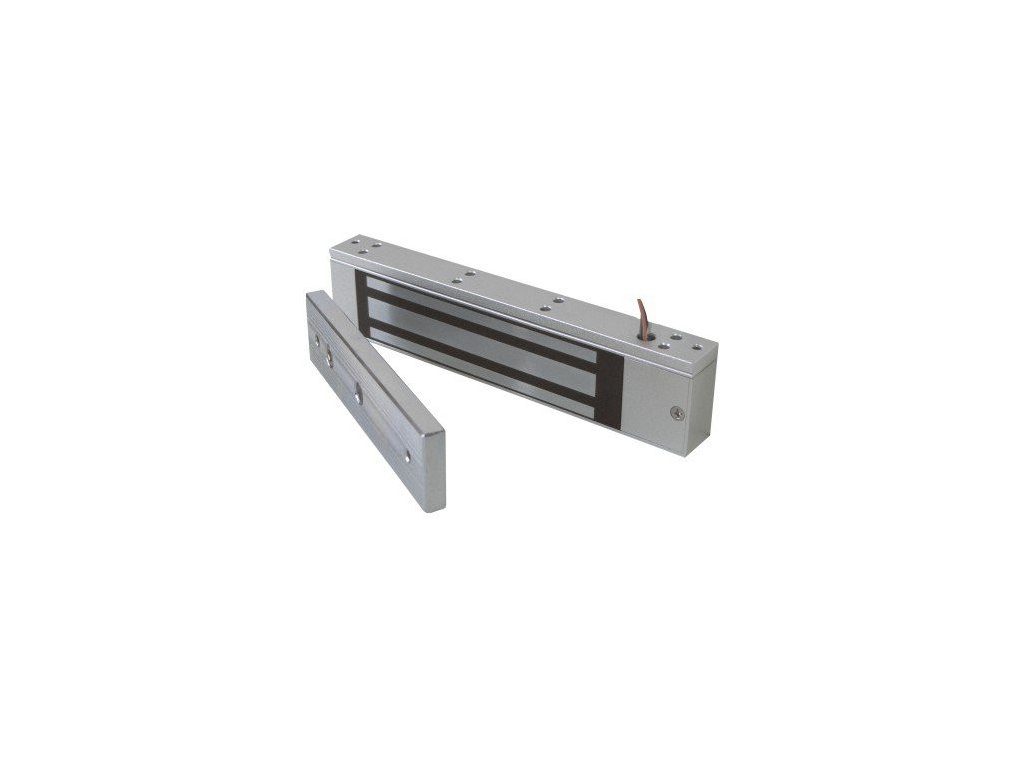

Magnetický držiak EL 350SL 2 s relé

Elektromagnetické držiaky firmy SCOT sú alternatívou k bežne používaným v systémoch kontroly prístupu elektrozámkom. Držiak pozostáva z vykonávacieho prvku obsahujúceho elektromagnet, montovaného na ráme dverí, a z kovovej platne, umiestnenej na krídle dverí. Napájaná cievka elektromagnetu priťahuje platňu, týmto spôsobom zabezpečujúc vchod. V závislosti na modeli držiaka maximálny tlak na dvere, pri ktorom elektromagnet priťahuje kovovú platňu, je 180, 280, 350, 540 kg.
Elektromagnetické držiaky sa používajú v systémoch kontroly prístupu ako alternatíva k reverzným elektrozámkom, teda tam, kde bezpečnostné predpisy vyžadujú otvorenie dvier po výpadku napätia v systéme kontroly: na únikových východoch, protipožiarnych, v budovách verejnej spotreby.
Elektromagnetický držiak nemá pohyblivé mechanické prvky, v dôsledku čoho prakticky nedochádza k opotrebeniu prvkov zariadenia. Z tohto dôvodu sa používa v miestach s veľkou frekvenciou pohybu, kde sú kontrolované dvere často otvárané, čím sa eliminuje potreba stálej údržby.
Doplnkové montážne držiaky typu „L“, „ZL“, „UL“ umožňujú montáž držiaka prakticky na každé dvere.

Signalizácia
Elektromagnetický držiak je vybavený relé NC, ktoré môže byť využité v systéme kontroly prístupu informujúc o otvorení/zatvorení ovládaných dverí. Vďaka tomu môžeme preniesť informácie napríklad do poplachového systému, informujúc o stave dverí.

Varianty montáže držiaka elektromagnetického (ak dvere nie sú vybavené špeciálnymi držiakmi):

1. Štandardný - len s využitím prvkov obsiahnutých v súprave

2. S použitím doplnkového montážneho držiaka "L" (na výber v možnostiach) - dvere otvárané von

3. S použitím doplnkových držiakov "Z"+"L" (na výber v možnostiach) - dvere otvárané dovnútra

4. S použitím doplnkového držiaka "U" (dostupné oddelene) - sklenené dvere

Rozmery

Rozmery držiaka: 170 x 41 x 20 mm
Rozmery platne: 129 x 33 x 9 mm
