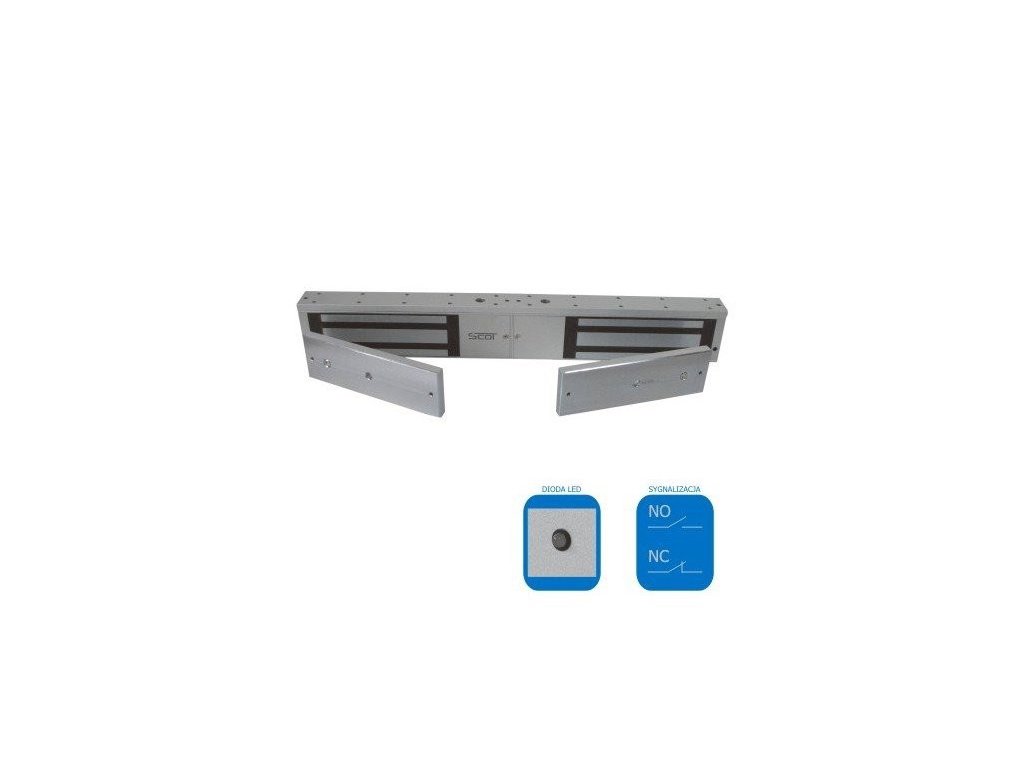

EL-1500DSL - Elektromagnetická zámka so signalizáciou a LED diódou - SCOT

Podrobný popis

Charakteristika elektromagnetickej závory so signalizáciou a LED diódou - EL1500DSL - SCOT

- Max. tlak na dvere 2 x 750 kg
- Určenie: Vnútorná duálna
- Napätie napájania: 12V DC/24V DC
- Odbor prúdu: 2 x 800mA (12V DC) / 2 x 400mA (24V DC)
- Signalizácia: Áno (kontakt NO/NC)
- Indikačná dióda LED: Áno

Popis elektromagnetickej závory EL1500 DSL

Elektromagnetické závory značky SCOT so signalizáciou sú vybavené relé NC (alebo NO/NC) s prúdovou schopnosťou 1A / 24VDC, ktoré môže byť využité v systéme kontroly prístupu informovaním o otvorení alebo zatvorení riadených dverí. Týmto spôsobom je možné poskytnúť informáciu napríklad do alarmového systému, informujúc o stave dverí. Dióda LED Na kryte závory sa nachádza dvojfarebná dióda informujúca o stave vstupu. Ak sú dvere zatvorené, tento stav je signalizovaný zeleným farebným indikátorom – ak sú dvere otvorené alebo nezatvorené – dióda svieti červenou farbou. Fungovanie diódy je prepojené s signalizáciou stavu (skrat/otvorenie kontaktov relé). Ak nie je cievka elektromagnetickej závory napájaná (napr. počas trvania ovládacieho impulzu) – dióda je zhasnutá. Všetky závory SCOT umožňujú pripojenie napätia 12V DC alebo 24V DC. Pre napájanie závory je potrebné vybrať napájací zdroj s minimálnou prúdovou schopnosťou podľa vyššie uvedenej tabuľky.

Rozmery EL 1500 DSL

Rozmery závory: 530 x 75 x 40 mm
Rozmery platničky: 185 x 60 x 13,5 mm
