EKS-4001 - Kontrolno-riadiaci prvok (1 výstup + 2 vstupy) - POLON-ALFA

Podrobný popis

Technické údaje

- Pracovné napätie: 16,5 V ÷ 24,6 V
- Odber prúdu z dohliadacej línie (stav dohliadania): < 165 ?A
- Napájacie napätie riadeného zariadenia: 6 V ÷ 30 V
- Odber prúdu kontrolným obvodom zo zdroja napájania riadeného zariadenia: < 615 ?A
- Riadiaci výstup relé: bezpotenciálny prepínací kontakt 2A/30V
- Čas oneskorenia aktivácie relé: Tp 2s, 30s, 60s, 90s
- Počet kontrolných vstupov: 2
- Kapacita kontrolných línií: ? 65 nF (cca 350m kábla YnTKSY 1x2x0,8mm)
- Iniciácia kontrolného vstupu bezpotenciálny: kontakt NO alebo NC
- Čas, po ktorom prebieha kontrola aktivácie riadeného zariadenia Tk: bez kontroly, 40s, 70s, 130s
- Privedenie káblov:
pre vodiče dohliadacej línie káblová priechodka GPA M12
pre kontrolno-riadiace vodiče káblová priechodka GPA M16
- Rozsah adresácie prvku: 1 ÷ 127
- Spôsob kódovania adresy: programovaný z ústredne
- Povolená relatívna vlhkosť: do 95 % pri 40 °C
- Klimatická kategória: 25/055/04
- Farba krytu modulu: EKS biela
Rozmery:
- modul bez púzdra: 101 x 52 x 19 mm
- púzdro 1xEKS: 125 x 96 x 75 mm
- púzdro 2xEKS: 125 x 168 x 75 mm
- púzdro 4xEKS: 125 x 168 x 75 mm
Hmotnosť:
- modul bez púzdra: 0,1 kg
- púzdro 1xEKS: 0,3 kg
- púzdro 2xEKS: 0,4 kg
- púzdro 4xEKS: 0,6 kg
Maximálny počet prvkov spolupracujúcich s ústredňou:
- POLON 4200 - 50
- POLON 4900 - 250
- Tesnosť skrinky: IP 65
- Farba skrinky: šedá základňa, priehľadný kryt

Popis kontrolno-riadiaceho prvku (1 výstup + 2 vstupy), s izolátorom skratu - EKS-4001 - POLON-ALFA

Kontrolno-riadiace prvky EKS-4001 spoločnosti POLON-ALFA sú určené na spúšťanie (kontaktmi relé) na signál z ústredne, alarmových a protipožiarnych zariadení, napr. signalizátorov, požiarne klapky, protipožiarne dvere atď. Umožňujú kontrolovať funkčnosť riadeného zariadenia a správnosť jeho aktivácie. Majú ďalší kontrolný vstup na dohľad nesúvisiacich so zariadeniami alebo inštaláciami. Prvky EKS-4001 môžu pracovať iba v adresovateľných dohliadacích líniách/okruhoch ústrední požiarneho systému POLON 4000. Aktivácia relé v kontrolno-riadiacom prvku nastáva na príkaz zaslaný z ústredne a je signalizovaná rozsvietením červenej LED diódy. Zrušenie alarmu ústredne spôsobí spätné prepnutie kontaktov relé. Je možné blokovať prepnutie relé v odôvodnených prípadoch, ako aj programové zavedenie časového oneskorenia jeho aktivácie. Elektronický obvod prvku EKS-4001 spoločnosti POLON-ALFA kontroluje dva nezávislé vstupy na skrat alebo rozpojenie (na výber) pripojené k nim bezpotenciálne kontakty externých zariadení, ktorých prepnutie ústredňa signalizuje ako technický alarm. Kontrolno-riadiaci prvok má rozšírený softvér, ktorý umožňuje jeho flexibilné využitie v rôznych aplikáciách. Je vybavený vnútorným izolátorom skratu. Kódovanie adresy prvku prebieha automaticky z ústredne - kód sa zapisuje do jeho nevolatilnej pamäte.

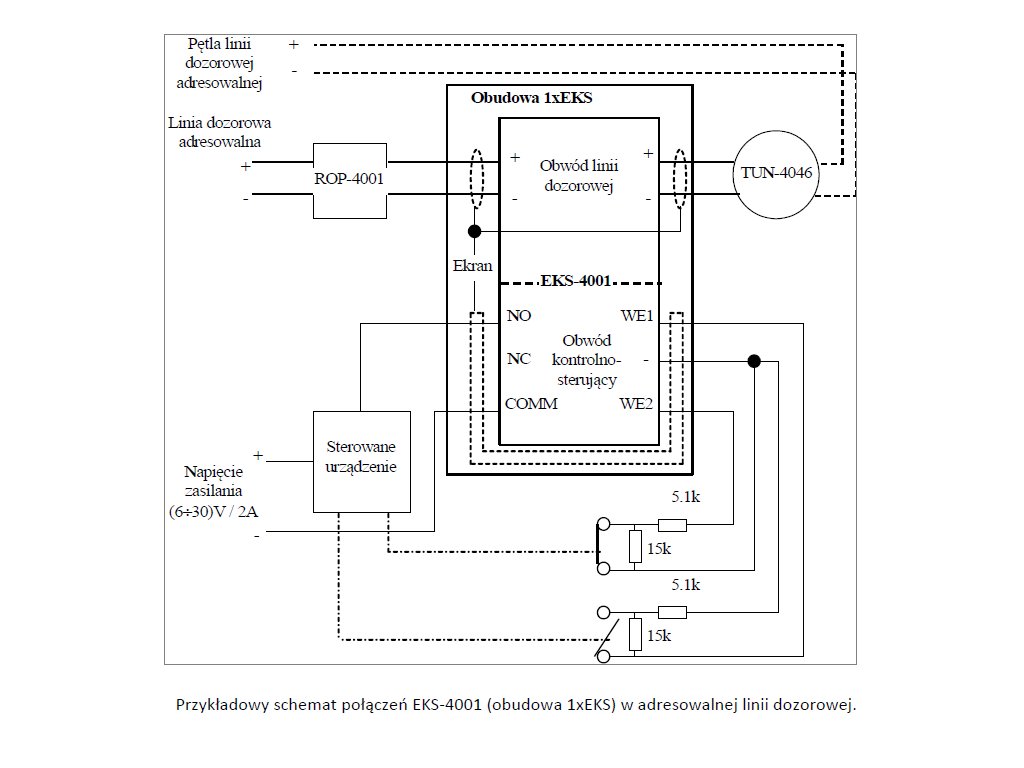

Schéma zapojenia EKS-4001 - POLON-ALFA
