EB-1700R - Reverzný elektrozámok s kolíkom so signalizáciou polohy dverí - SCOT

Podrobný popis

Reverzný tŕňový elektro-zámok so signalizáciou polohy dverí, EB-1700R - SCOT

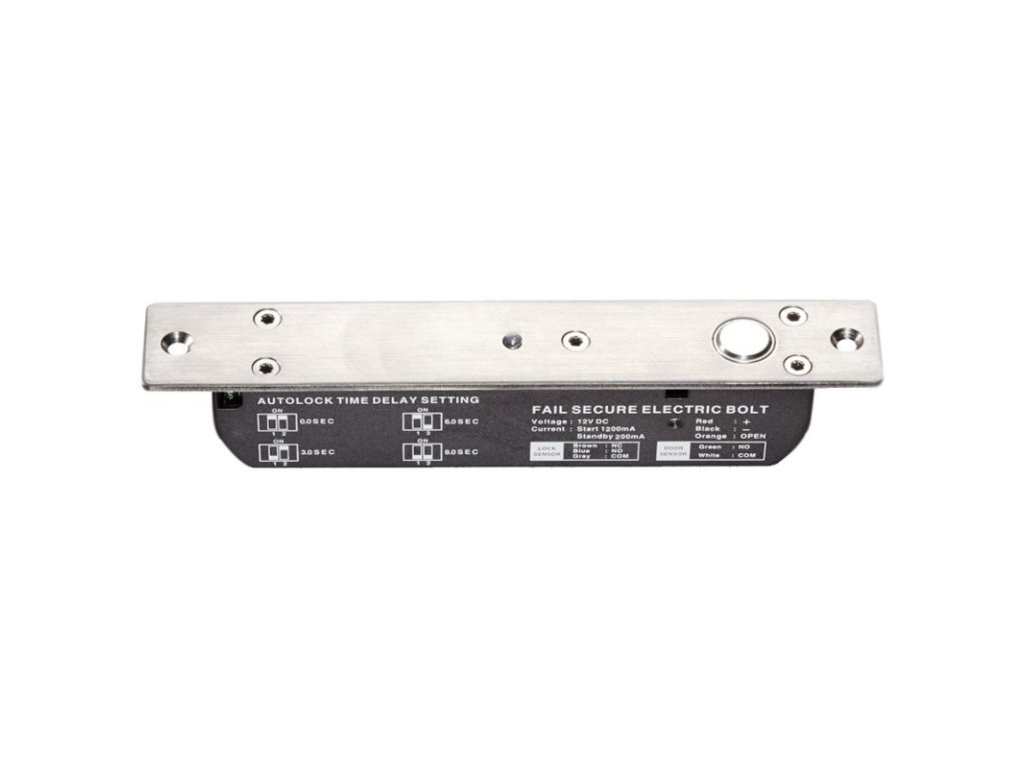

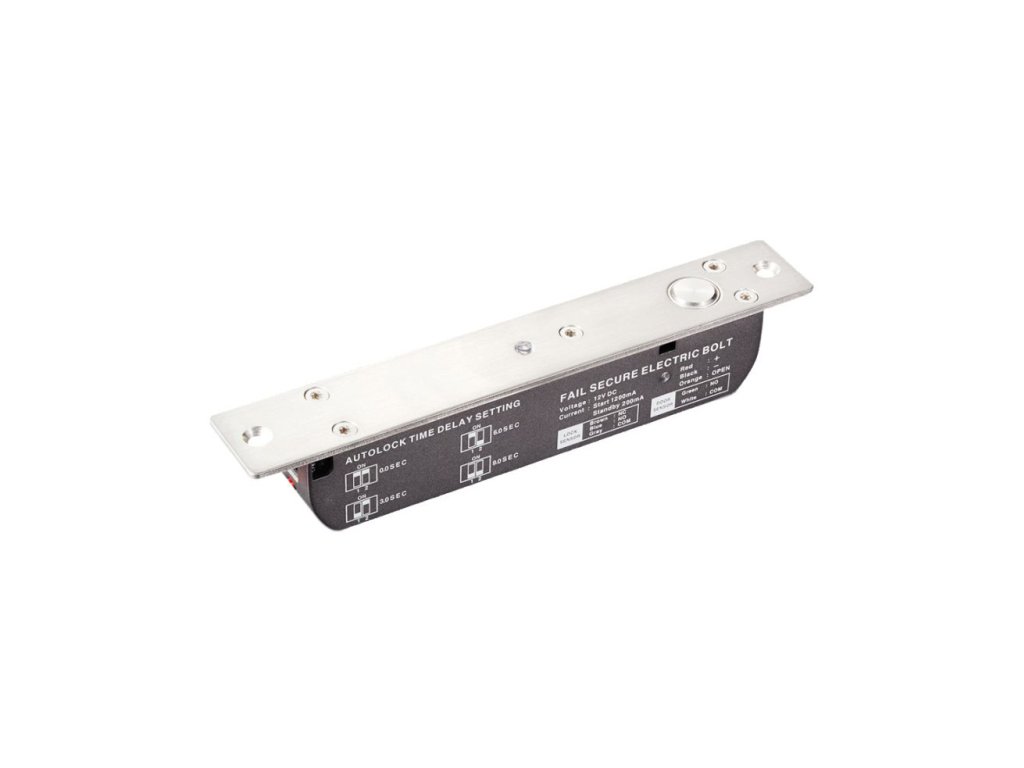

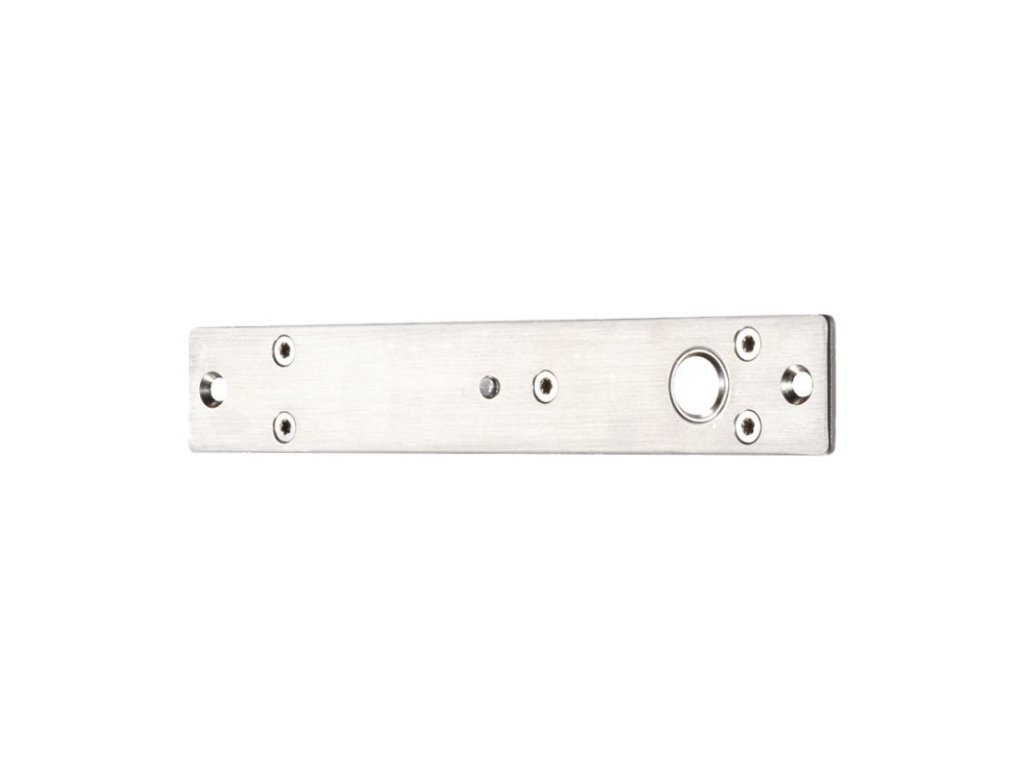

Elektro-zámok EB-1700R je ideálnou náhradou alebo doplnkom k elektro-západkám, ktoré sú globálne používané v systémoch kontroly prístupu. Elektro-zámok sa skladá z vykonávacieho zariadenia obsahujúceho elektromagnet (montuje sa táto časť na alebo do rámu dverí), ktorý pod vplyvom priloženého napätia vytláča alebo sťahuje pohyblivý tŕň (v závislosti od typu elektro-zámku). Tŕň vstupuje do pripraveného otvoru v krídle dverí, čím ich blokuje pred otvorením. Dovolený tlak na dvere, pri ktorom elektromagnet pritiahne kovovú dosku, je rovný 2000 kg. Doplnkové montážne držiaky typu "S", "U" umožňujú montáž elektro-zámku na povrchu alebo jeho použitie na zabezpečenie sklenených dverí.

Automatická blokáda - Produkt má systém automatického zatvárania. Ak po aktivácii riadiaceho signálu a uvoľnení elektro-zámku nebudú dvere fyzicky otvorené, po uplynutí cca 5 sekúnd budú znova zablokované.

Signalizácia polohy dverí - Elektro-zámok je vybavený kontaktom NO, ktorý môže byť použitý v systémoch kontroly prístupu, informujúc o polohe riadených dverí. Kontakt zostáva uzavretý, ak sa dverné krídlo nachádza priamo v zárubni (doska s magnetom je pod elektro-zámkom - signál nezávislý od stavu napätia). Týmto spôsobom môžeme poslať informáciu napr. do poplachového systému, informujúc o stave dverí.

Signalizácia zablokovania dverí - Elektro-zámok má doplnkový signalizačný výstup (kontakt NO/NC) fungujúci ako signálna LED dióda. Kontakt NO zostáva uzavretý počas zablokovania dverí (vtedy dióda svieti na červeno), otvorený v prípade absencie napätia alebo ak sú dvere odblokované (dióda nesvieti). Kontakt NC zostáva otvorený počas zablokovania dverí (dióda svieti na červeno), uzavretý v prípade absencie napätia alebo ak sú dvere odblokované (dióda nesvieti).

LED dióda - Na obale zámku sa nachádza dióda informujúca o stave vstupu, ktorá môže svietiť v 2 farbách. Ak sú dvere zatvorené, je to signalizované zelenou farbou diódy. Ak sú dvere otvorené alebo nedovreté - dióda bude svietiť červenou farbou. Ak nie je cievka zámky napájaná - dióda je zhasnutá.

Časové oneskorenie - Elektro-zámok má možnosť nastavenia časového oneskorenia, po uplynutí ktorého elektro-zámok zablokuje dvere. Tento čas je možné nastaviť na mikrospínačoch vo vnútri obalu zámku. Možné nastavenia sú 0 / 3 / 6 / 9 sekúnd oneskorenia po uvoľnení riadiaceho signálu otvárania dverí.

Rozmery zámku:

Spojenie:

Technická špecifikácia
