EB-1700 - Elektro-zámok s indikáciou polohy dverí a časovým oneskorením - SCOT

Podrobný popis

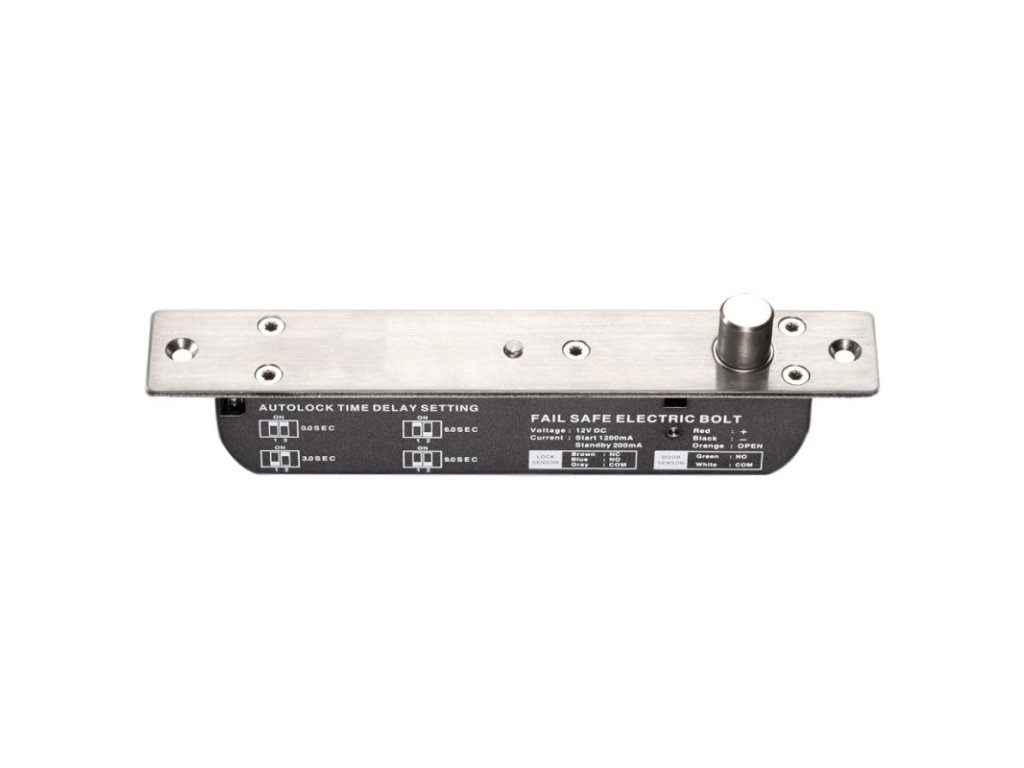

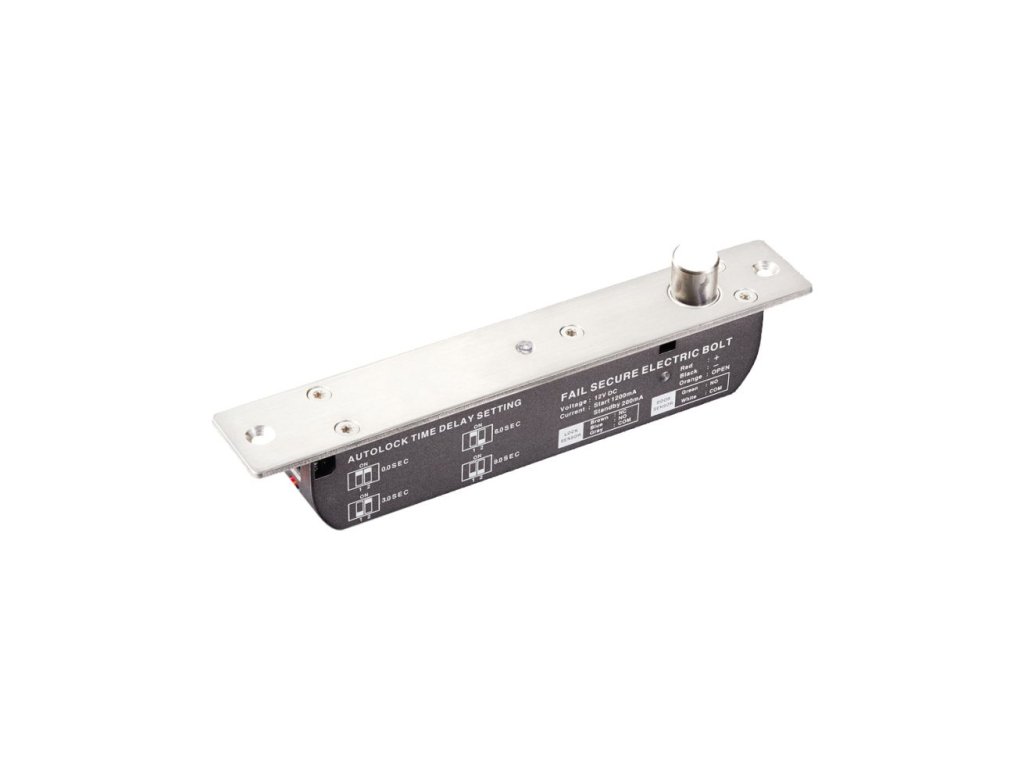

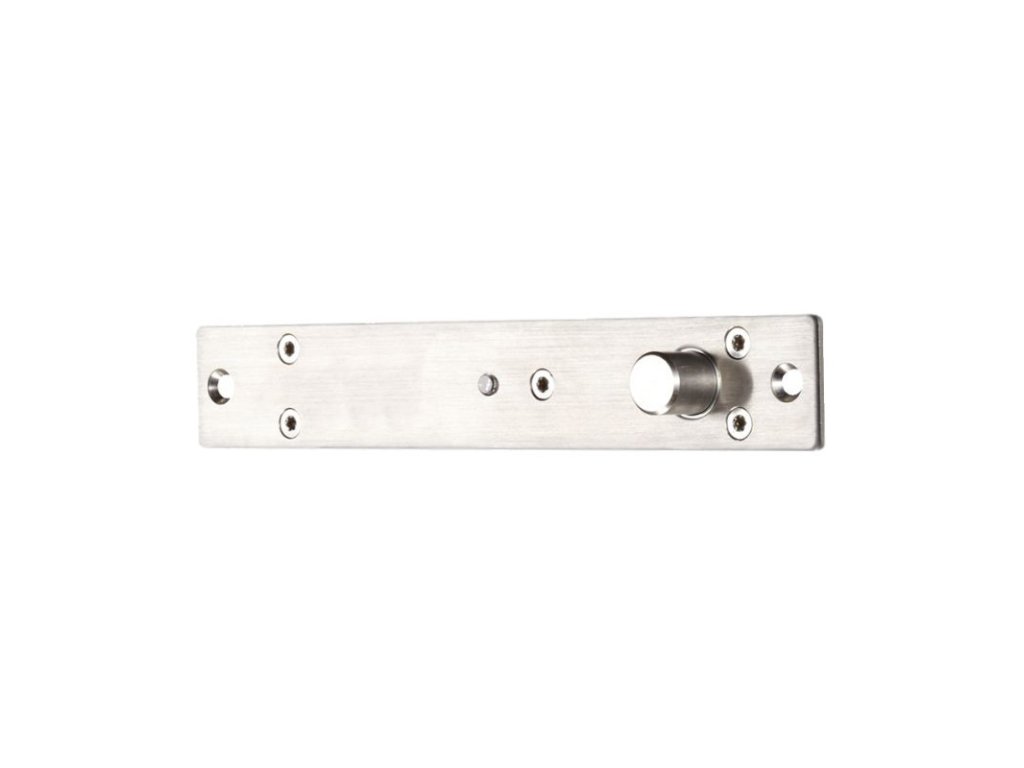

Elektromagnetický zámok s signalizáciou polohy dverí a oneskorením, EB-1700 - SCOT

Elektromagnetický zámok EB-1700R je ideálnou náhradou alebo doplnkom pre elektromagnetické západky, ktoré sú globálne používané v systémoch kontroly prístupu. Elektromagnetický zámok sa skladá z výkonného zariadenia obsahujúceho elektromagnet (táto časť je namontovaná na alebo v ráme dverí), ktorý pri použití napätia vysúva alebo zasúva pohyblivý čap (v závislosti od typu elektromagnetického zámku). Čap vchádzajúci do pripraveného otvoru v krídle dverí ich blokuje pred otvorením. Dovolený tlak na dvere, pri ktorom elektromagnet priťahuje kovovú dosku, je 2000kg. Ďalšie montážne držiaky typu "S", "U" umožňujú montáž elektromagnetického zámku povrchovo alebo ho použiť na zabezpečenie sklenených dverí.

Autoblokáda - Produkt má systém automatického zatvárania. Ak sa po aktivácii riadiaceho signálu a uvoľnení elektromagnetického zámku dvere fyzicky neotvoria, po uplynutí približne 5 sekúnd budú opäť uzamknuté.

Signalizácia polohy dverí - Elektromagnetický zámok je vybavený kontaktom NO, ktorý môže byť použitý v systémoch kontroly prístupu, informujúc o polohe riadených dverí. Kontakt zostáva spojený, ak je krídlo dverí priamo v zárubni (doska s magnetom sa nachádza pod elektromagnetickým zámkom - signál nezávislý od stavu napätia). Vďaka tomu môžeme poskytnúť informáciu napr. do alarmového systému, informujúc o stave dverí.

Signalizácia uzamknutia dverí - Elektromagnetický zámok má dodatočný signalizačný výstup (kontakt NO/NC) fungujúci ako LED signalizačná dióda. Kontakt NO zostáva spojený počas blokovania dverí (vtedy dióda svieti na červeno), rozpojený v prípade absencie napätia alebo ak sú dvere odblokované (dióda nesvieti). Kontakt NC zostáva rozpojený počas blokovania dverí (dióda svieti na červeno), spojený v prípade absencie napätia alebo ak sú dvere odblokované (dióda nesvieti).

Dióda LED - Na kryte zámku sa nachádza dióda informujúca o stave vstupu, ktorá môže svietiť v 2 farbách. Ak sú dvere zatvorené, je to signalizované zelenou farbou diódy. Ak sú dvere otvorené alebo nie sú úplne uzavreté - dióda bude svietiť červenou farbou. Ak cievka závoru nie je napájaná - dióda je zhasnutá.

Časová oneskorenie - Elektromagnetický zámok má možnosť nastavenia časového oneskorenia, po ktorom elektromagnetický zámok uzamkne dvere. Tento čas je možné nastaviť na mikrosnúmačoch vo vnútri krytu zámku. Možné nastavenia sú 0 / 3 / 6 / 9 sekúnd oneskorenia po uvoľnení riadiaceho signálu otvárania dverí.

Rozmery zámku:

Pripojenie:

Technická špecifikácia
