EB-1500C - Elektrický zástrčkový zámok s vložkou - SCOT
Kód: EC-20972Podrobný popis

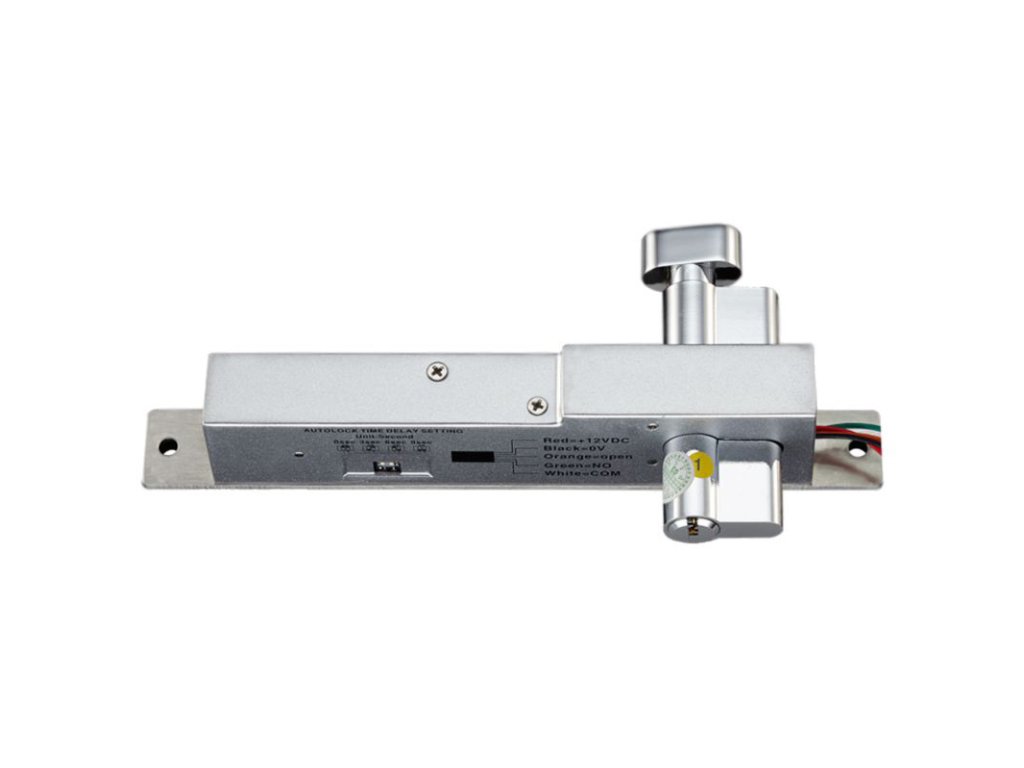

Elektronický zámok s tŕňom a vložkou EB-1500C - SCOT
Elektronický zámok EB-1500C je ideálnou náhradou alebo doplnkom pre elektromagnetické zámky, ktoré sú celosvetovo používané v systémoch kontroly prístupu. Elektronický zámok sa skladá z výkonného zariadenia obsahujúceho elektromagnet (táto časť sa osadzuje na alebo do rámu dverí), ktorý pod vplyvom aplikovaného napätia vysúva alebo zasúva pohyblivý tŕň (v závislosti od typu elektronického zámku). Tŕň, ktorý vchádza do pripraveného otvoru v krídle dverí, zablokuje ich pred otvorením. Dovolený tlak na dvere, pri ktorom elektromagnet priťahuje kovovú platňu, je 1000kg. Dodatočné montážne úchyty typu "S", "U" umožňujú montáž elektronického zámku na povrch alebo jeho použitie na zabezpečenie sklenených dverí.
Autoblokovanie - Produkt má systém automatického uzamykania. Pokiaľ po aktivácii riadiacim signálom a uvoľnení elektronického zámku dvere nebudú fyzicky otvorené, po zhruba 5 sekundách sa znova zamknú.
Signalizácia - Elektronický zámok je vybavený kontaktom NO, ktorý môže byť použitý v systémoch kontroly prístupu na informovanie o polohe riadených dverí. Kontakt zostáva spojený, ak sa krídlo dverí nachádza priamo v ráme (platňa s magnetom je pod elektronickým zámkom - signál nezávislý od stavu napätia). Týmto spôsobom môžeme prenášať informácie napr. do poplachového systému, informujúc o stave dverí.

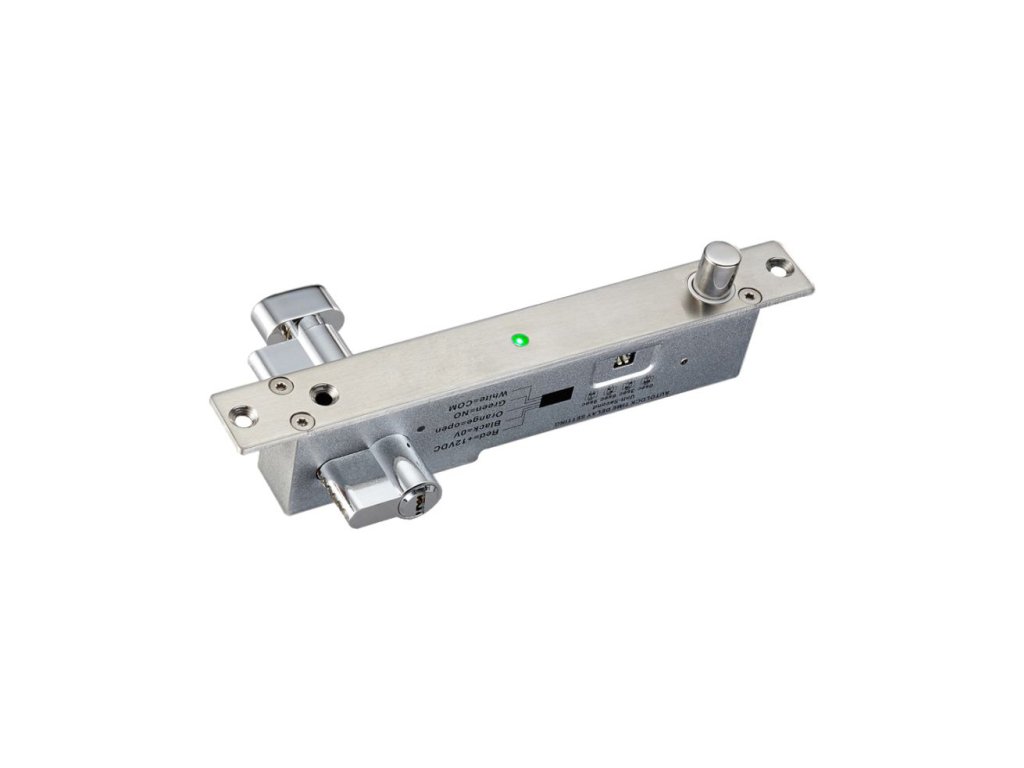

LED dióda - Na kryte zámku sa nachádza dióda informujúca o stave vstupu, ktorá môže svietiť dvoma farbami. Ak sú dvere zatvorené, signalizuje to zelenou farbou diódy. Ak sú dvere otvorené alebo nedovreté - dióda bude svietiť červenou farbou. Ak cievka zámku nie je napájaná - dióda je vypnutá.
Časová oneskorenie - Elektronický zámok má možnosť nastavenia časového oneskorenia, po ktorom elektronický zámok zamkne dvere. Tento čas možno nastaviť na mikrospínačoch vnútri krytu zámku. Možné nastavenia sú 0 / 3 / 6 / 9 sekúnd oneskorenia po uvoľnení riadiaceho signálu na otvorenie dverí.
Rozmery zámku:
Pripojenie:
Technická špecifikácia
| EB-1500C | |
|---|---|
| Všeobecné | |
| Typ elektronického zámku | NC (štandardný, dvere zatvorené bez napätia) |
| Maximálny tlak na dvere | 1000 kg |
| Napájanie | 12V DC |
| Odber prúdu počas práce (okamžitý odber) | 900mA |
| Vložka | Valcová, 38/38 s gombíkom, nikel, 5 kľúčov v balení |
| Odber prúdu počas pohotovostného režimu | Zámok uvoľnený: 130mA Zámok zamknutý: 20mA |
| Časová oneskorenie | 0/3/6/9 s |
| Autoblokovanie | Prib. 5 s |
| Signalizácia stavu dverí | Áno (kontakt NO, zaťaženie 200mA@24VDC) |
| LED dióda | Zelená – dvere uvoľnené Červená – dvere zablokované |
| Montáž | Na alebo v ráme |
| Prevádzková teplota | -10 až +55 °C |
| Relatívna vlhkosť prostredia | 0~90% (bez kondenzácie) |
| Dormas (vzdialenosť od kraja zámku k stredu vložky) | 20,5 mm (23,5 mm s montážnou lištou) |
| Rozmery elektronického zámku | 210 x 25 x 42 mm |
| Rozmery montážnej platne | 90 x 25 x 2 mm |
