DWB100HR-het Prijímač 2 kanály, 12-24V, pamäť 104ovl., Superheterodyn, Elmes

Podrobný popis

DWB100HRhet Dvojkanálový prijímač, superheterodéna - ELMES

Dvojkanálový prijímač pre zabezpečovacie systémy, diaľkové ovládanie a kontrolu prístupu.
Prenos je kódovaný dynamicky v systéme KEELOQ®.

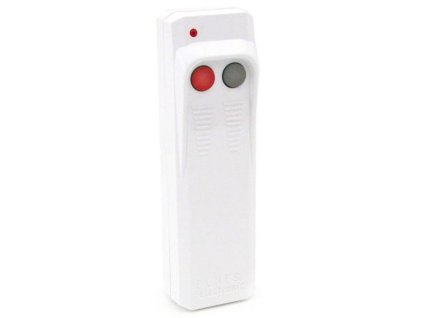

Prijímač DWB 100 HR het podporuje až 12 diaľkových ovládačov (voliteľne 104) a má dva izolované reléové výstupy prepínacie typu NO/NC (NO-normálne otvorené a NC-normálne zatvorené).
Každý výstup môže pracovať v jednom z dvoch režimov, v ktorých po zapnutí relé cez diaľkový ovládač dôjde k jeho vypnutiu po vopred naprogramovanom čase (monostabilný režim), alebo po opätovnom stlačení diaľkového ovládača (bistabilný režim: zapnúť/vypnúť).
Signálový výstup generuje dva impulzy pri zapnutí relé a jeden pri vypnutí. Tieto impulzy môžu ovládať zvukový alebo svetelný signalizátor.

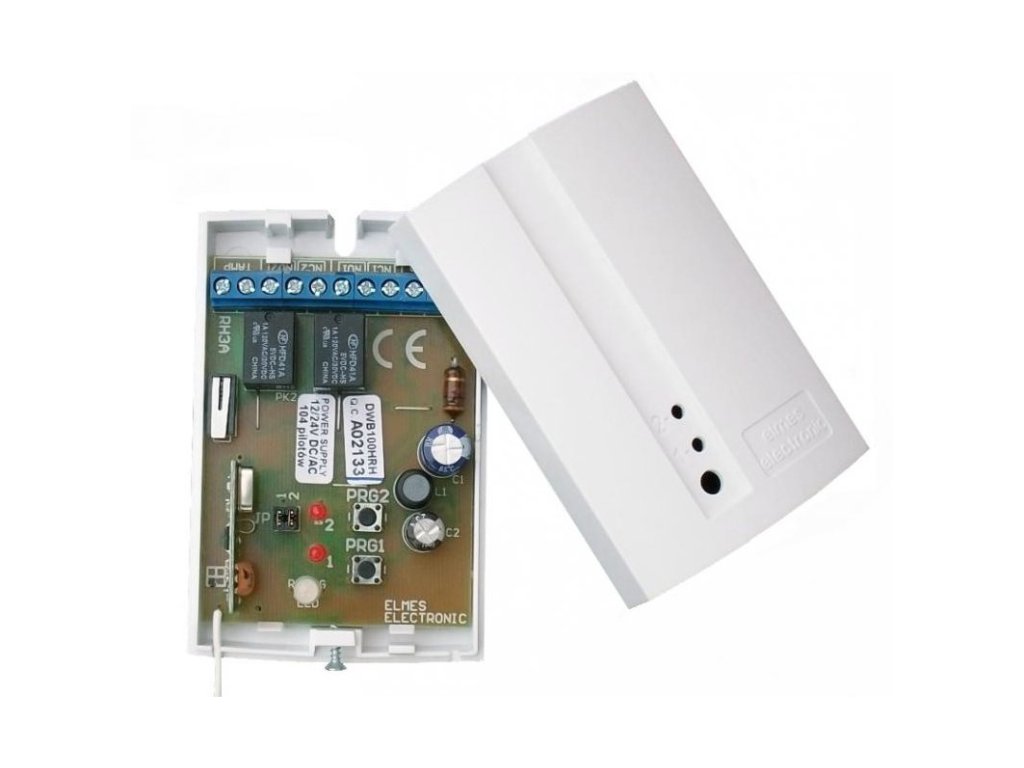

Prijímač DWB100 HRhet má sabotážny kontakt (otvorenie krytu - TAMPER), dve malé LED diódy signalizujúce zapnutie výstupu 1 alebo 2 a hlavnú LED informujúcu o napájaní a zapnutí niektorého z výstupov.

Špecifikácia:
- superheterodénové rádio
- dva reléové výstupy 60 VA, max 128 V, 1 A
- napájanie 12 VDC s toleranciou ±15%
- odber prúdu 20 mA
- čas podporu reléových výstupov v monostabilnom režime: od 0,5s do 4h
- signalizácia prepnutia relé na dvojfarebnej LED
- výstup S (1A/60VDC, OC)
- výstup signalizujúci otvorenie krytu TAMPER
- vonkajšie rozmery (dĺžka/šírka/výška): 96/63/28 mm
- pracovná teplota od -20 do +40 °C


Upozornenie! Pred programovaním sa uistite, že LED na prijímači svieti na červeno. Ak nie, krátko odpojte napájanie prijímača.

1. Programovanie - zavedenie diaľkového ovládača do pamäte prijímača (maximálne 12):
a) Stlačte tlačidlo PRG na prijímači (LED sa rozsvieti na zeleno) na čas kratší ako 3 sekundy. Po uvoľnení tlačidla LED zostane svietiť na zeleno.
b) Stlačte tlačidlo diaľkového ovládača. LED na prijímači zmení farbu na červenú.
c) Znovu stlačte tlačidlo diaľkového ovládača (v dvojkanálových diaľkových ovládačoch to isté čo predtým). LED na prijímači štvornásobne zmení farbu, čím potvrdí správne vykonanie procedúry.

2. Programovanie monostabilného režimu a času podpory prepnutia:
a) Stlačte tlačidlo PRG na prijímači (LED sa rozsvieti na zeleno) na čas dlhší ako 3 sekundy, ale kratší ako 8 sekúnd. Po uvoľnení tlačidla LED na prijímači zmení farbu na červenú.
b) Stlačte tlačidlo diaľkového ovládača (v dvojkanálových diaľkových ovládačoch tlačidlo zodpovedajúce kanálu, ktorý programujeme). Relé sa zapne. Po uplynutí požadovaného času podpory prepnutia znovu stlačte to isté tlačidlo diaľkového ovládača - relé sa vypne.
c) Po 2 sekundách dôjde k štvornásobnej zmene farby svietenia LED, čo potvrdzuje vykonanie procedúry.

3. Programovanie bistabilného režimu (zapnúť/vypnúť):
a) Stlačte tlačidlo PRG na prijímači (LED sa rozsvieti na zeleno) na čas dlhší ako 3 sekundy, ale kratší ako 8 sekúnd. Po uvoľnení tlačidla LED na prijímači zmení farbu na červenú.
b) Trojnásobne stlačte tlačidlo diaľkového ovládača (v dvojkanálových diaľkových ovládačoch tlačidlo zodpovedajúce kanálu, ktorý programujeme) v intervaloch kratších ako 2 sekundy. Relé sa zapne, vypne a potvrdenie bistabilného režimu štvornásobnou zmenou farby svietenia LED.

4. Vymazanie pamäti diaľkových ovládačov v prijímači:
Stlačením tlačidla PRG na prijímači (LED sa rozsvieti na zeleno) až do prvej zmeny farby svietenia LED (viac ako 8 sekúnd), potom tlačidlo uvoľnite. Štvornásobná zmena farby svietenia potvrdzuje správne vykonanie procedúry. Kódy diaľkových ovládačov sú vymazané a prijímač nereaguje na vysielané signály. Po vymazaní diaľkových ovládačov režimy práce kanálov prijímača zostávajú nezmenené. Zavedenie diaľkových ovládačov do pamäte vykonajte podľa bodu 1 vyššie.
Upozornenie! vykonanie procedúr 2, 3 a 4 je možné len pomocou diaľkového ovládača, ktorý je v pamäti programovaného prijímača.
