Autonómny terminál DS-K1TA70MI-T na meranie telesnej teploty - Hikvision

Propagačný produkt - dostupný do vypredania zásob.

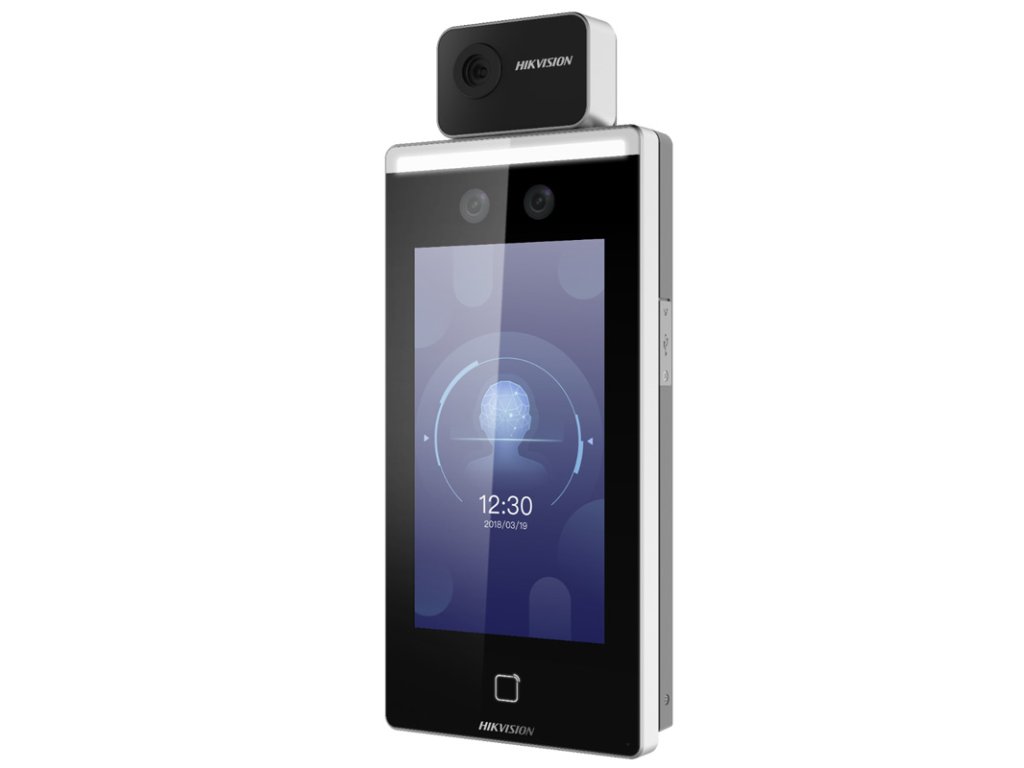

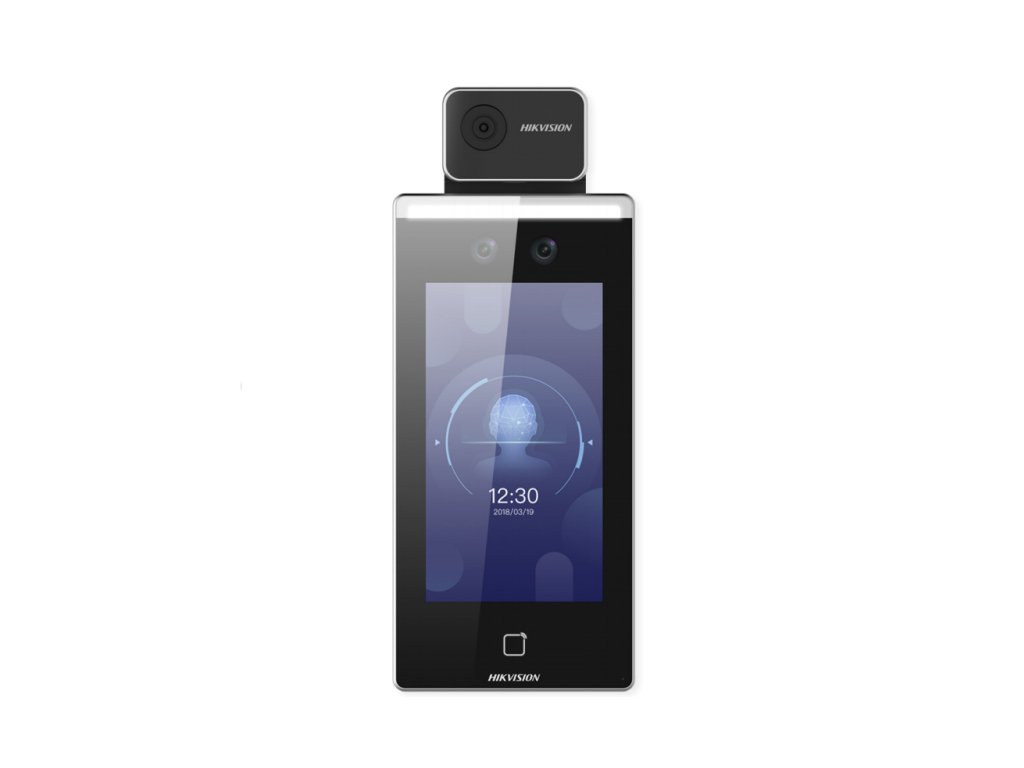

Terminál DS-K1TA70MI-T značky Hikvison je integrovaný s termovíznou kamerou panelu kontroly prístupu, vybavený funkciami detekcie a rozpoznávania tváre, ale tiež vykonávaním meraní telesnej teploty.

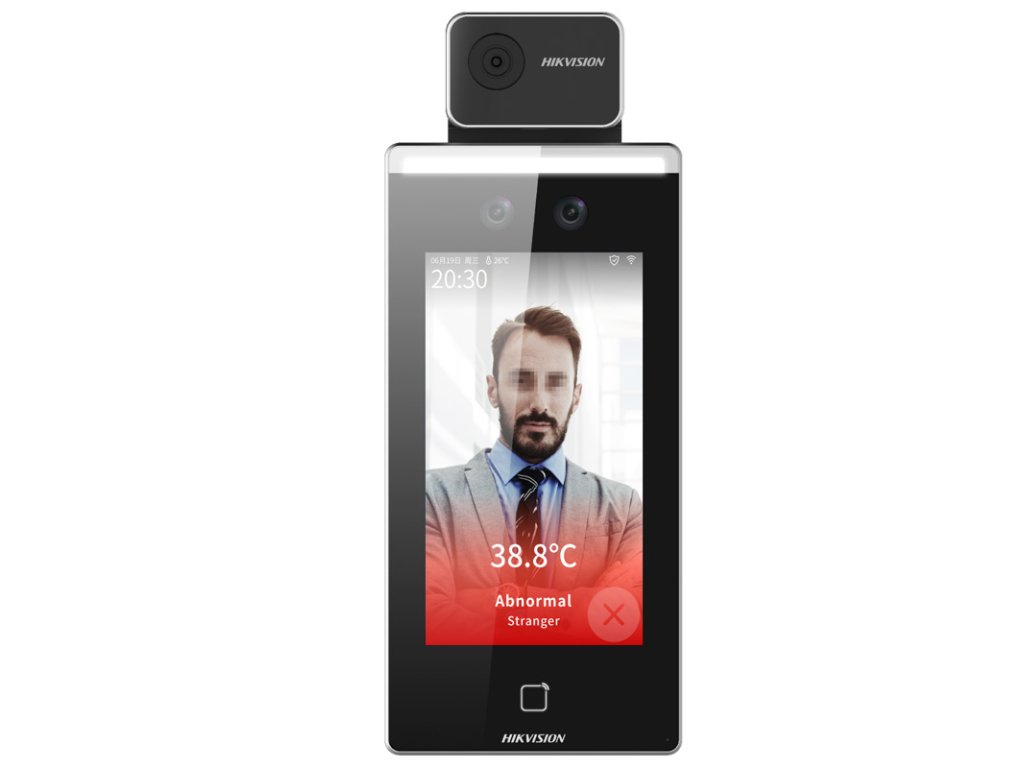

Zariadenie v reálnom čase meria teplotu povrchu kože a automaticky zobrazuje a prenáša informácie o anomáliách do dohliadajúcej jednotky (napr. do programu iVMS). Terminál je tiež vybavený algoritmami overujúcimi prítomnosť alebo neprítomnosť ochranného rúška na tvári osoby nachádzajúcej sa v objektíve kamery.

DS-K1TA70MI-T podporuje až 6 tisíc tvárí v databáze a až 100 tisíc udalostí v rámci systému. Môže byť tiež integrovaný s inými systémami kontroly prístupu prostredníctvom protokolu Wiegand. Model má tiež na palube integrovaný čítač kariet v štandarde Mifare.

Vďaka metóde montáže na dedikovanom stojane môže terminál pracovať autonómne v prakticky akomkoľvek vnútornom priestore.

Najdôležitejšie vlastnosti:

• Rozlíšenie termovízneho modulu - 120×160
• Prevádzač vysokej citlivosti - nechladený VOx
• Rozhranie: dotykový displej 7" LCD
• Rozsah merania teploty: 30°C do 45°C
• Maximálna chyba merania: ±0.5 °C
• Dosah detekcie a merania - do 0.3-1.5m od kamery
• Signalizácia alarmu: zvuková a vizuálna
• Rýchlosť merania: <0,2 s (1 osoba)
• Účinnosť rozpoznania tváre: ?99%
• Čítač bezkontaktných kariet: Mifare 13.56MHz

Prezentácia fungovania systému

Technické parametre:

Termovízia

• Prevádzač: Vanádiový oxid VOx, nechladený
• Rozlíšenie: 120 × 160
• Framerate: 25 snímok/s
• Maximálna chyba merania: ±0.5? (bez BlackBody)
• Dosah merania: 0.5m do 1.5m
• Signalizácia alarmu: zvuková, vizuálna

Všeobecné

• Displej: dotykový 7" LCD
• Kamera (biele svetlo): 2Mpx
• Rozpoznávanie tváre: áno, do 6.000 v databáze, 100.000 udalostí
• Detekcia prítomnosti rúška: Áno
• Reléový výstup: 1
• Rozhranie RS-485: 1
• Rozhranie Wiegand: 1
• Sieťové rozhranie: Ethernet 10/100/1000Mbps
• Audio komunikácia: obojstranná
• Centrálny softvér: iVMS-4200
• Použitie: vnútorné

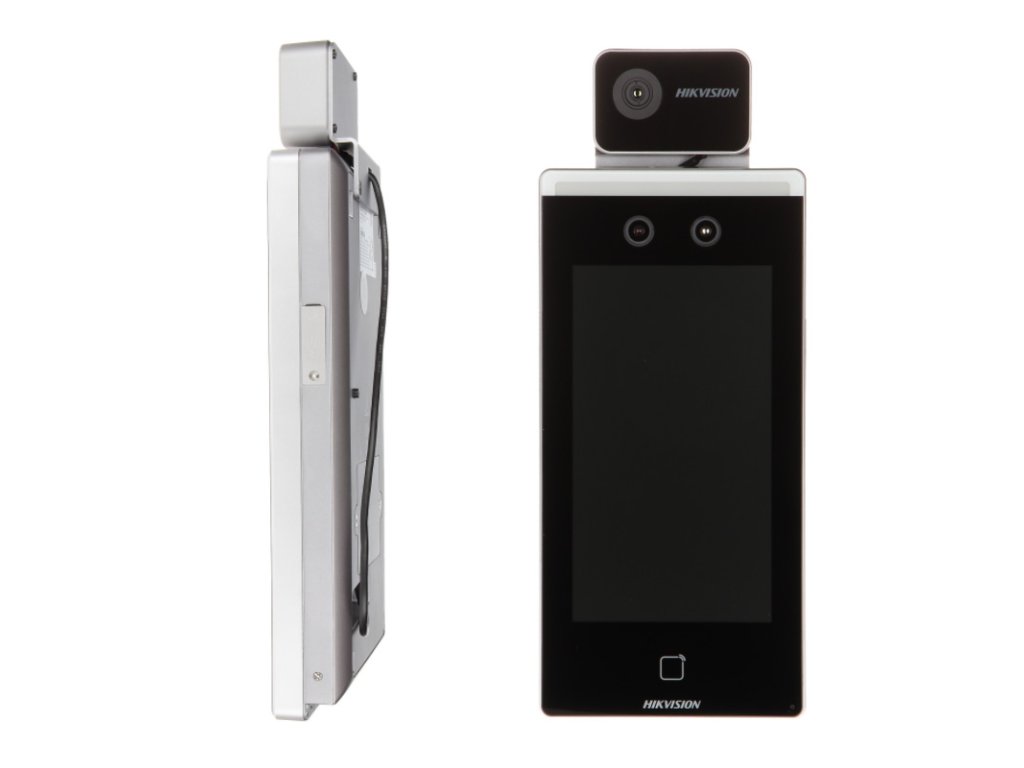

Obr. 1 Rozmery terminálu

Podmienky správneho merania teploty:

Aby sa dosiahla najvyššia možná presnosť výsledkov merania teploty, mali by byť splnené nasledujúce podmienky:

• terminál by mal pracovať v bezveternom prostredí s teplotou od 10? do 35?
• objektív kamery terminálu by nemal byť nasmerovaný priamo na vchodové dvere vedúce von - pohyb vzduchových más (prievan) môže ovplyvniť presnosť merania
• v prípade veľkého teplotného rozdielu (viac ako 15 stupňov C) medzi prostredím systému a priestorom, z ktorého vstupujú osoby, ktorých teplotu chceme merať, by tieto osoby mali počkať ~3 minúty pred meraním. V prípade menšieho rozdielu sa tento čas skracuje - pod 5 stupňov C je to ~30 sekúnd.
• terminál pri prvom spustení sa prispôsobuje teplotnému pozadiu prostredia - táto kalibrácia trvá 90 min - počas tohto času by systém nemal vykonávať merania.

Metódy inštalácie

Inštalácia modelu DS-K1TA70MI-T môže byť prispôsobená typu miestnosti, v ktorej má pracovať. Zariadenie môže byť namontované v jednej z troch konfigurácií:

• montáž na držadlo DS-DM0701BL na umiestnenie na stole
• montáž na podlahový stojan DS-KAB671-B s možnosťou umiestnenia na akúkoľvek plochu
• nástenná montáž

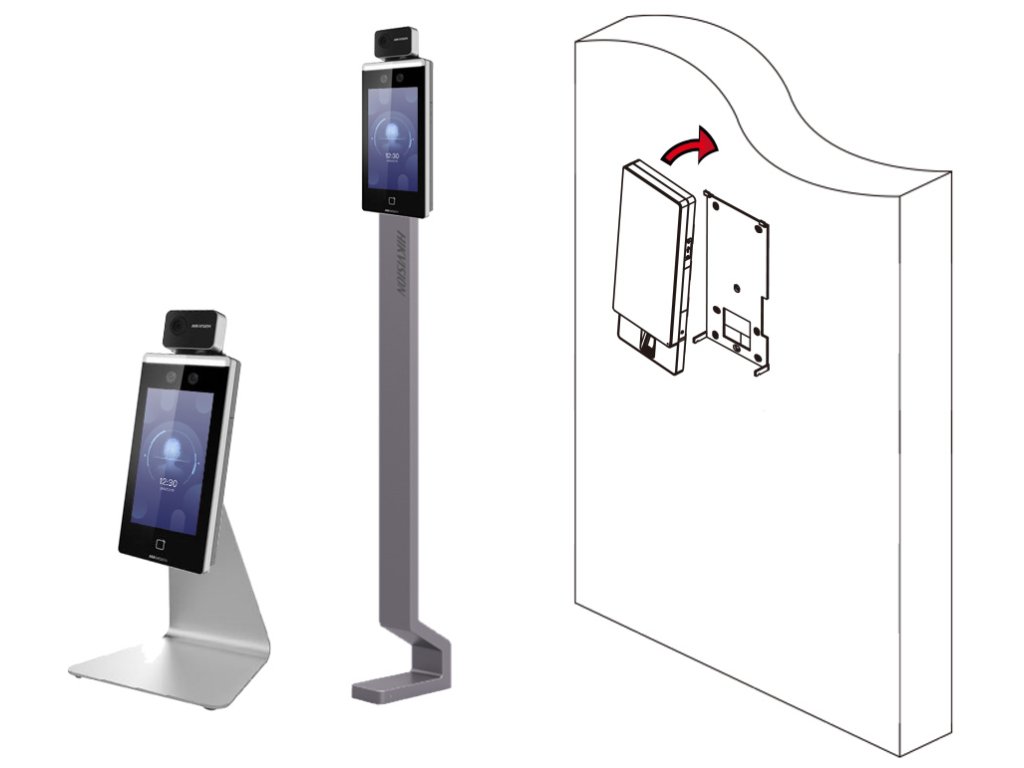

Obr 2. Možné spôsoby inštalácie panelu

Diaľkové ovládanie

Program iVMS-4200

Terminál merania značky Hikvision je kompletne riaditeľný z úrovne dedikovaného klientskeho softvéru iVMS-4200. Tento program umožňuje diaľkovú konfiguráciu a obsluhu zariadení prostredníctvom intuitívneho používateľského rozhrania, poskytujúceho úplnú kontrolu nad všetkými procesmi prebiehajúcimi v rámci systému. Program iVMS-4200 umožňuje diaľkové realizovanie takých funkcií, ako tvorba správ z histórie vstupov a zistených teplotných anomálií a diaľkové ovládanie reléových výstupov.

Príklady použitia

Súkromné a verejné inštitúcie

Použitie teploty ako metódy autorizácie prístupu je obzvlášť užitočné v objektoch a inštitúciách, kde prítomnosť potenciálne infikovaných osôb môže ovplyvniť ďalšie fungovanie zariadenia. Vďaka rýchlemu detekovaniu teplotných anomálií termovízny terminál výrazne znižuje riziko dočasného prerušenia fungovania inštitúcie alebo podniku, vyplývajúceho z karantény alebo epidemiologického dohľadu v danom oblasti alebo skupine osôb.

Prevádzkovanie terminála:

• vzdelávacie inštitúcie
• nemocnice
• úradovne a samo
• letiská a prístavy
• administratívne budovy
• co-workingové priestory
• iné verejné inštitúcie

Obr. 3 Oblasti použitia terminálu s funkciou merania teploty
