Digitálny osciloskop Uni-T UTD2202CEX+ L-MIE0481

Podrobný popis

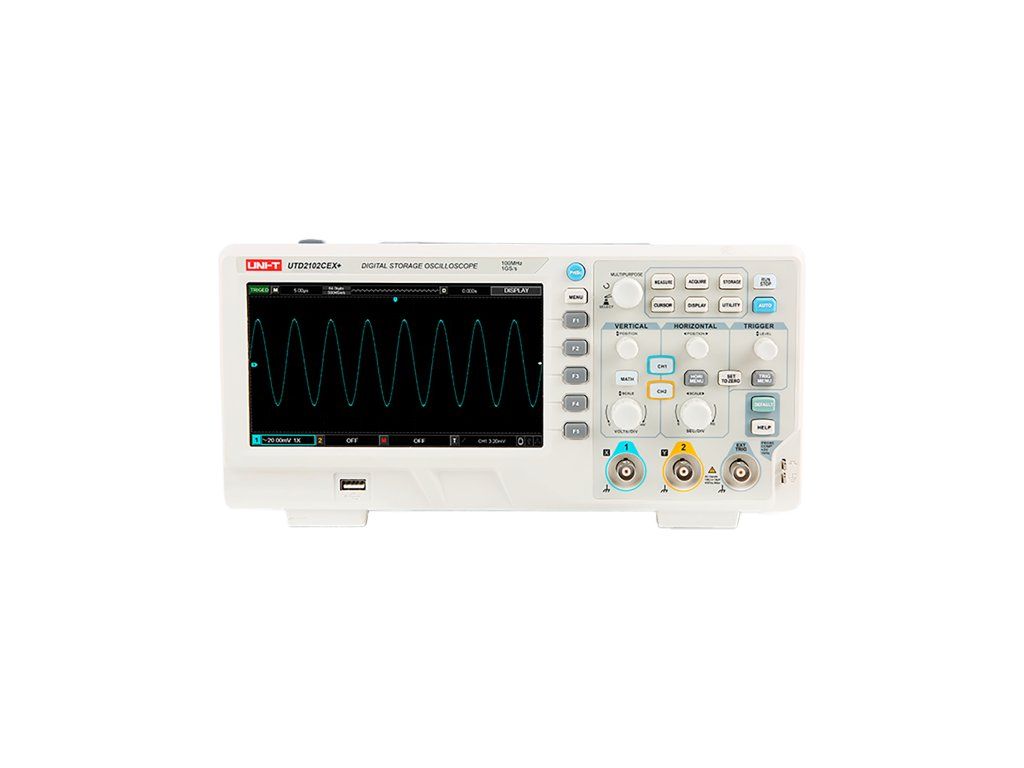

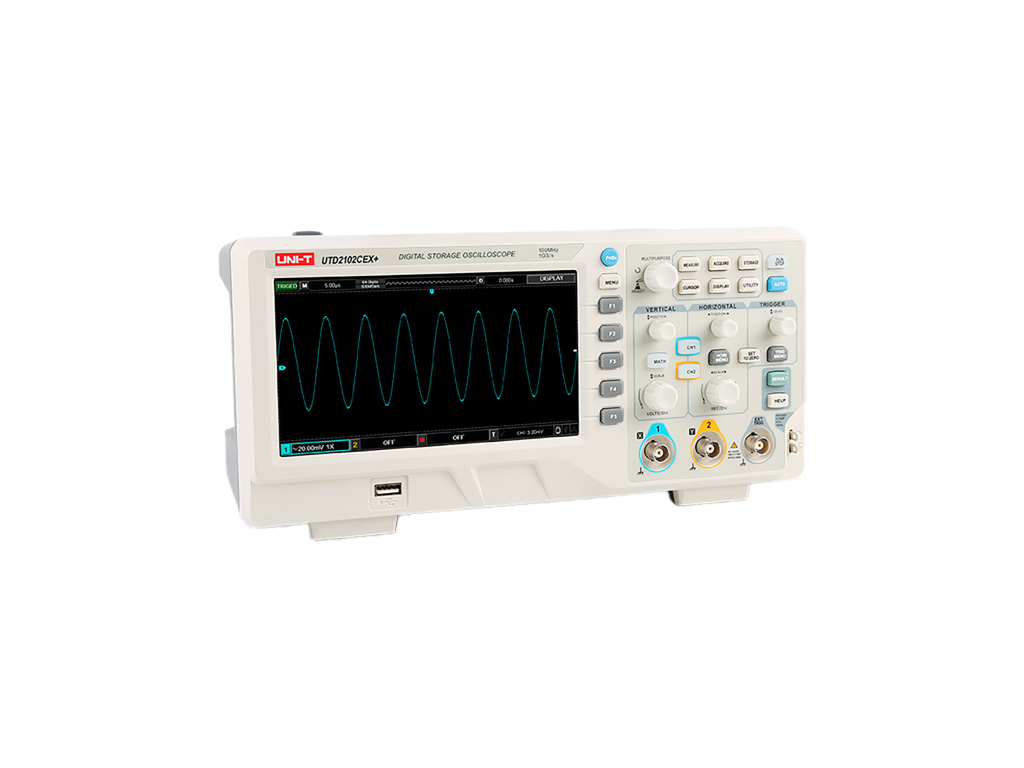

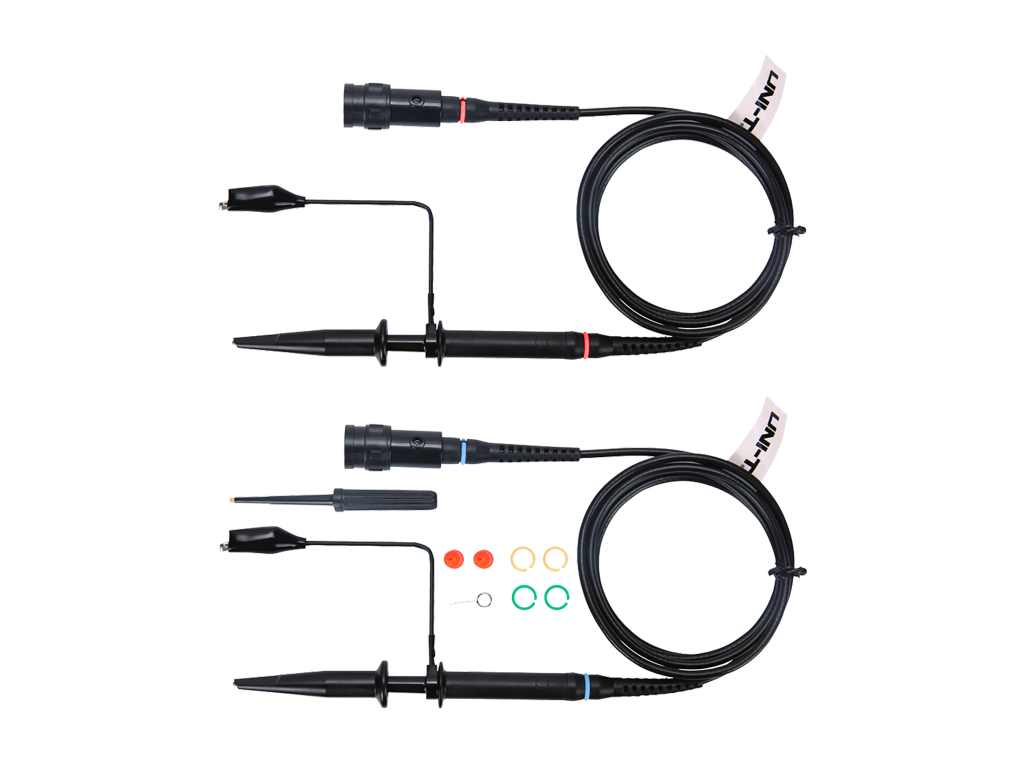

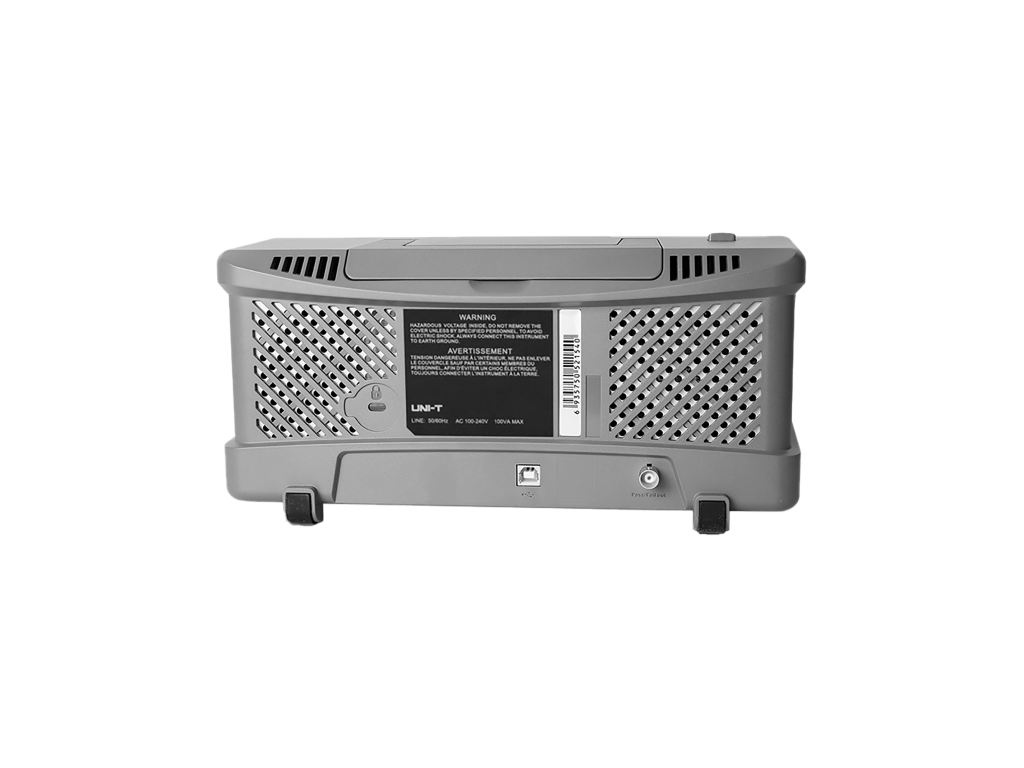

Digitálny osciloskop Uni-T UTD2202CEX+

Uni-T UTD2202CEX+ je digitálny osciloskop určený na presné meranie, analýzu a záznam signálov v laboratóriu, servise aj pri vývoji elektroniky. Ponúka vysokú rýchlosť zachytávania priebehov, prehľadné ovládanie cez dotykový displej a široké možnosti spúšťania a dekódovania signálov.

Hlavné výhody

• Šírka pásma až 200 MHz podľa konfigurácie, vhodná aj pre náročnejšie merania.
• Realná vzorkovacia frekvencia až 2 GSa/s pre presné zachytenie priebehov.
• Úložná hĺbka 56 Mpts na kanál pre detailnejší záznam dlhších dejov.
• Až 1 000 000 priebehov za sekundu pre rýchle odhalenie aj krátkych anomálií.
• 8-palcový kapacitný dotykový displej s prehľadným ovládaním gestami.
• Podpora automatického merania 36 parametrov priebehu.
• Rozsiahle možnosti spúšťania vrátane hranového, pulzného, video, logického a vzorového spúšťania.
• Možnosť protokolového spúšťania a dekódovania pre rozhrania RS232, I2C, SPI, CAN, CAN-FD, LIN a FlexRay.
• Podpora SCPI príkazov a vzdialeného ovládania cez web.

Použitie a kompatibilita

Osciloskop je vhodný na servis elektroniky, vývojové práce, testovanie zdrojov, riadiacich obvodov, digitálnych systémov aj komunikácie medzi zariadeniami. Vďaka voliteľnému protokolovému spúšťaniu a dekódovaniu je praktický aj pri práci s bežnými komunikačnými zbernicami v priemysle a vývoji.

• Vhodný na meranie a analýzu analógových aj digitálnych signálov.
• Možnosť rozšírenia o 16 digitálnych kanálov pri verzii MSO.
• Voliteľná funkcia dekódovania protokolov pre sériovú komunikáciu.
• Podpora pripojenia cez USB, LAN a ďalšie rozhrania pre flexibilné nasadenie v praxi.

Technické údaje

• Šírka pásma: 200 MHz / 100 MHz podľa konfigurácie
• Reálna vzorkovacia frekvencia analógového kanála: 2 GSa/s
• Reálna vzorkovacia frekvencia digitálneho kanála: 1 GSa/s (iba verzia MSO)
• Počet analógových kanálov: 2 alebo 4
• Úložná hĺbka na kanál: 56 Mpts
• Počet digitálnych kanálov: 16 (iba verzia MSO)
• Úložná hĺbka digitálnych kanálov: 56 Mpts (iba verzia MSO)
• Rýchlosť zachytávania priebehov: až 1 000 000 wfms/s
• Zabudovaný funkčný / generátor náhodných priebehov: 50 MHz, 2 kanály (iba verzia MSO-S)
• Podpora Bode Plot analýzy: áno
• Hardvérový záznam a analýza priebehov v reálnom čase: až 120 000 snímok
• Operácie s priebehmi: sčítanie, odčítanie, násobenie, delenie, digitálne filtrovanie, logické a rozšírené operácie
• FFT analýza: 4 M bodov
• Automatické meranie: 36 parametrov priebehu
• Podpora merania pri skenovaní: áno
• Viackanálové nezávislé spúšťanie: áno
• Viackanálový 7-bitový hardvérový frekvenčný čítač: áno
• DVM meranie: skutočná efektívna hodnota RMS AC/DC, viackanálovo nezávisle
• Typy spúšťania: hrana, pulz, video, sklon, krátky impulz, impulz nad amplitúdou, oneskorenie, timeout, trvanie, setup/hold, N-tá hrana, vzor
• Spúšťanie oblasti: áno
• Protokolové spúšťanie a dekódovanie: RS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay (voliteľné)
• Displej: 8-palcový kapacitný dotykový displej
• Rozlíšenie displeja: 800 × 480 px
• Zobrazenie Ultra Phosphor: až 256 úrovní sivej
• Rozhrania: USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), AWG, VGA
• Podpora SCPI príkazov: áno
• Podpora prístupu a ovládania cez web: áno
