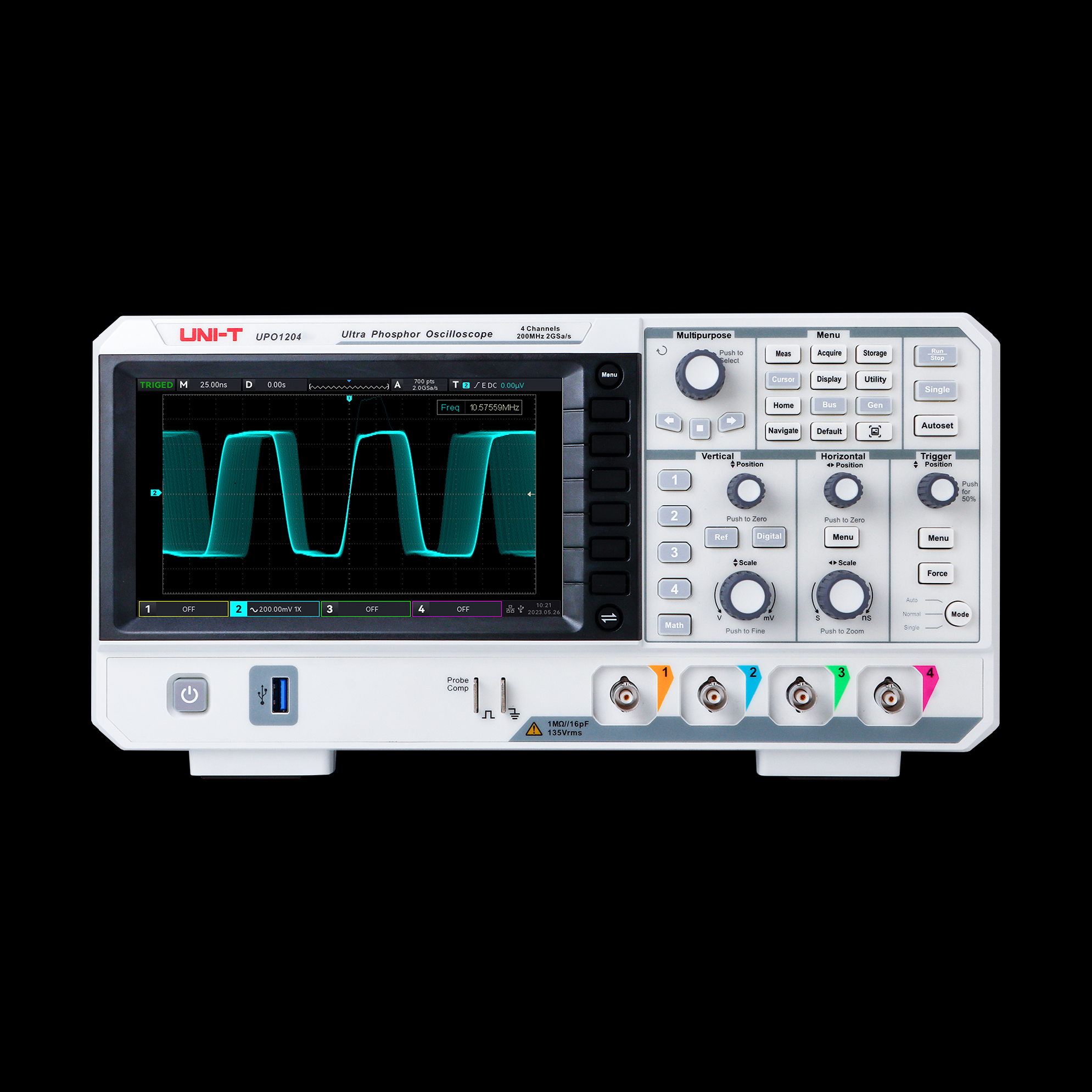

Digitálny osciloskop Uni-T UPO1204 4-kanálový 200 MHz L-MIE0524

Podrobný popis

Digitálny osciloskop pre presnú analýzu signálov

Uni-T UPO1204 je 4-kanálový digitálny osciloskop s analógovým pásmom 200 MHz, určený na detailné meranie a vyhodnocovanie priebehov v elektronike, servise aj laboratórnom prostredí. Ponúka rýchle zachytávanie signálu, veľkú pamäť a prehľadný 7" displej, takže je vhodný na každodennú prácu pri ladení aj diagnostike.

• 4 kanály pre pohodlné sledovanie viacerých signálov naraz
• Analógové pásmo 200 MHz na presnejšiu prácu s rýchlejšími priebehmi
• Vzorkovanie 1 GS/s a hĺbka pamäte 56 Mpts pre detailnejšie zachytenie priebehu
• Rýchlosť zachytávania až 500 000 priebehov za sekundu
• Prehľadný 7" TFT LCD displej s rozlíšením 800 × 480 px

Funkcie, ktoré uľahčujú meranie aj diagnostiku

Osciloskop podporuje viacero spôsobov spúšťania, automatické merania 27 parametrov aj matematické operácie nad priebehmi. Nechýba ani dekódovanie sériových zberníc RS232/UART a I2C, čo oceníte pri práci s digitálnou elektronikou a komunikáciou medzi zariadeniami.

• Viacero režimov spúšťania vrátane hrany, šírky impulzu, okna, oneskorenia či videa
• Automatické meranie 27 parametrov priebehu
• Matematické operácie A+B, A-B, AxB, A/B, FFT a logické operácie
• Dekódovanie sériových zberníc RS232/UART a I2C
• Ukladanie až 120 000 priebehov pre neskoršiu analýzu

Použitie a pripojenie

Model Uni-T UPO1204 je vhodný pre servisné strediská, vývoj elektroniky, školské laboratóriá aj náročnejších hobby používateľov. Vďaka rozhraniam USB-Host, USB-Device, LAN, EXT Trig a AUX sa dá jednoducho zapojiť do pracoviska a prispôsobiť rôznym meracím úlohám.

• Vhodný na servis, vývoj aj laboratórne merania
• Rozhranie LAN pre sieťové prepojenie
• USB-Host a USB-Device pre prácu s dátami a perifériami
• EXT Trig a AUX pre rozšírené meracie možnosti
• Napájanie zo siete 100–240 V AC, 50/60 Hz

Technické parametre

• Analógové pásmo: 200 MHz
• Doba nábehu: ? 1,8 ns
• Počet kanálov: 4
• Vzorkovacia frekvencia: 1 GS/s
• Hĺbka pamäte: 56 Mpts (1 kanál)
• Rýchlosť zachytávania priebehu: 500 000 wfms/s
• Časová základňa: 5 ns/div až 50 s/div
• Vstupná impedancia: (1 M? ±2 %) || (20 pF ±3 pF)
• Citlivosť zvislého odchýlenia: 1 mV/div až 20 V/div (1 M?)
• Presnosť zosilnenia signálu: ? ±3 %
• Uloženie priebehov: 120 000 snímok
• Spôsoby spúšťania: hrana, šírka impulzu, runt, okno, N-hrana, oneskorenie, časový limit, trvanie, nastavenie/držanie, sklon, video, kód
• Dekódovanie sériových zberníc: RS232/UART, I2C
• Matematické operácie na priebehoch: A+B, A-B, AxB, A/B, FFT, logické operácie, pokročilé
• Zobrazenie výsledkov: 5 výsledkov súčasne
• Štatistiky meraní: priemer, maximum, minimum, smerodajná odchýlka, číslo merania
• Frekvenčné okno: 6 bitov
• Rozhrania: USB-Host, USB-Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)
• Napájanie: 100–240 V AC, 50/60 Hz
• Displej: 7" TFT LCD, WVGA (800 × 480 px)
• Hmotnosť: 2,45 kg
• Rozmery: 336 × 170 × 110 mm
