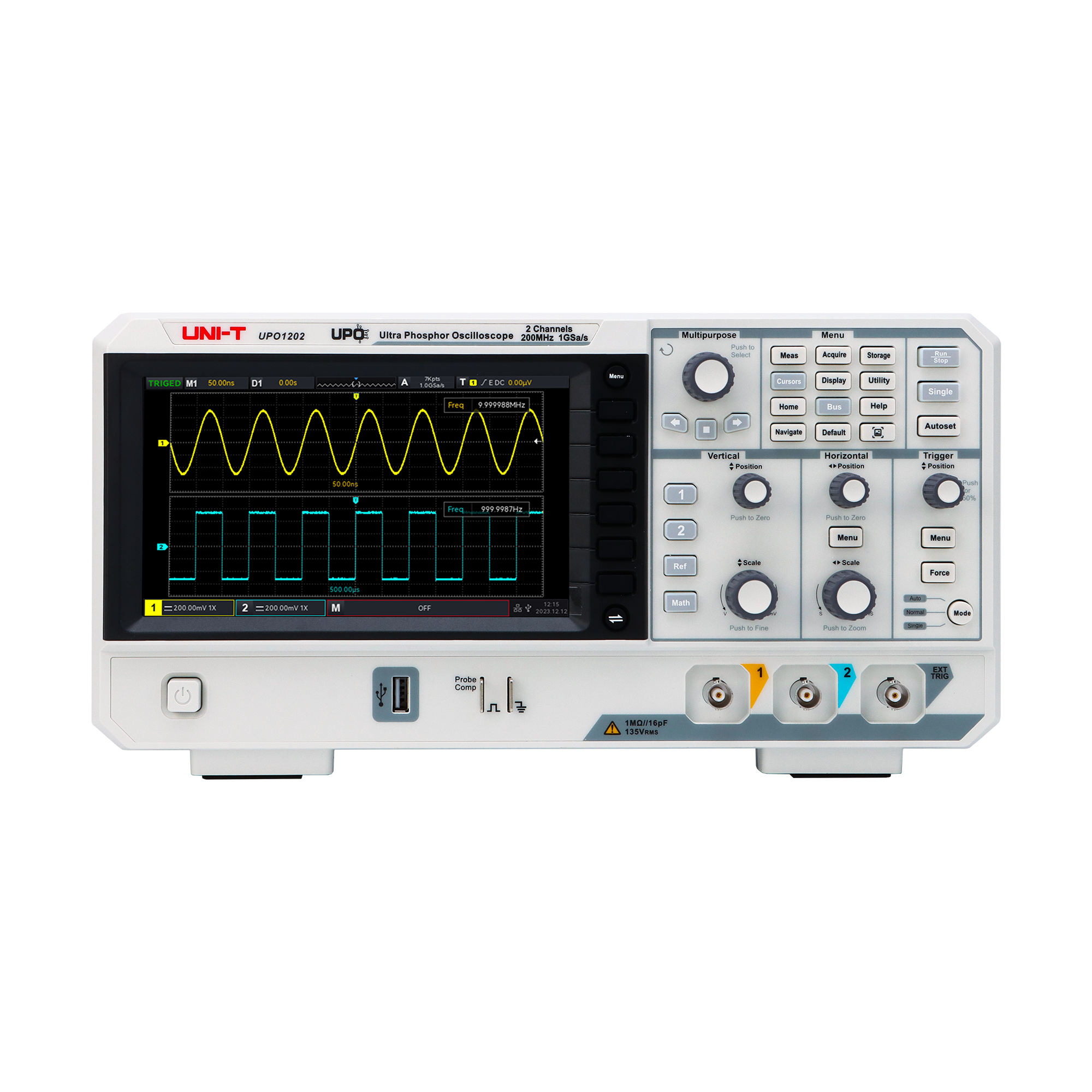

Digitálny osciloskop Uni-T UPO1202 200 MHz, 2-kanálový, 1 GS/s L-MIE0526

Podrobný popis

Digitálny osciloskop pre presné meranie signálov

Uni-T UPO1202 je dvojkanálový digitálny osciloskop s analógovým pásmom 200 MHz, určený na detailnú analýzu elektrických priebehov v laboratóriu, servise aj pri vývoji. Ponúka vzorkovanie 1 GS/s, rýchle zachytávanie signálu a prehľadný 7" TFT displej s rozlíšením 800 × 480 px, takže merania sú dobre čitateľné a rýchlo vyhodnotiteľné.

• Analógové pásmo 200 MHz na presnejšie zobrazenie aj rýchlejších signálov
• Dva kanály pre pohodlné porovnanie dvoch priebehov naraz
• Vzorkovacia frekvencia 1 GS/s pre spoľahlivé zachytenie detailov signálu
• Prehľadný 7" TFT LCD displej s rozlíšením WVGA 800 × 480 px

Hlavné výhody a meracie možnosti

Model UPO1202 podporuje širokú škálu spúšťacích režimov, automatické meranie 27 parametrov aj záznam veľkého počtu priebehov. Vďaka tomu sa hodí na rýchlu diagnostiku aj podrobné vyhodnocovanie signálov. Nechýba dekódovanie sériových zberníc RS232/UART a I2C, ako ani rozhrania USB, LAN a AUX pre praktické prepojenie s ďalším vybavením.

• Hĺbka pamäte 56 Mpts pri jednom kanáli pre zachytenie dlhších priebehov
• Rýchlosť zachytávania až 500 000 wfms/s pre plynulejšie sledovanie zmien
• Záznam až 120 000 rámcov pre neskoršiu analýzu
• Automatické meranie 27 parametrov vrátane frekvencie, času nábehu, času poklesu a RMS
• Podpora spúšťania podľa hrany, šírky impulzu, okna, oneskorenia, videa a ďalších režimov
• Dekódovanie sériových zberníc RS232/UART a I2C
• Rozhrania USB Host, USB Device, LAN, EXT Trig a AUX

Použitie a kompatibilita

Osciloskop je vhodný na servisné merania, vývoj elektronických zariadení, testovanie signálov aj kontrolu komunikácie po sériových zberniciach. Vďaka vstupnej impedancii 1 M? a nastaviteľnej citlivosti od 1 mV/div do 20 V/div sa prispôsobí širokému rozsahu meraných aplikácií.

• Vhodný na servis, laboratórne merania aj vývoj elektroniky
• Použiteľný pri analýze analógových aj digitálnych priebehov
• Podpora merania a dekódovania komunikácie RS232/UART a I2C
• Vhodný pre prácu s rôznymi úrovňami signálu vďaka rozsahu 1 mV/div až 20 V/div

Technické parametre

• Analógové pásmo: 200 MHz
• Čas nábehu: ? 1,8 ns
• Počet kanálov: 2
• Vzorkovacia frekvencia: 1 GS/s
• Hĺbka pamäte: 56 Mpts (pri jednom kanáli)
• Rýchlosť zachytávania priebehu: 500 000 wfms/s
• Časová základňa: 5 ns/div až 50 s/div
• Vstupná impedancia: (1 M? ±2 %) || (20 pF ±3 pF)
• Citlivosť vertikálneho vychýlenia: 1 mV/div až 20 V/div (1 M?)
• Presnosť zosilnenia signálu: ? ±3 %
• Záznam priebehov: 120 000 rámcov
• Spúšťacie režimy: hrana, šírka pulzu, runt, okno, N-hrana, oneskorenie, časový limit, trvanie, nastavenie/udržanie, sklon, video, kód
• Dekódovanie sériovej zbernice: RS232/UART, I2C
• Operácie na priebehoch: A+B, A-B, A×B, A/B, FFT, logické operácie, pokročilé
• Zobrazenie výsledkov: 5 výsledkov súčasne
• Štatistiky merania: priemer, maximum, minimum, štandardná odchýlka, číslo merania
• Frekvenčné okno: 6 bitov
• Rozhrania: USB Host, USB Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)
• Napájanie: 100 V až 240 V AC, 50/60 Hz
• Displej: 7" TFT LCD, WVGA (800 × 480 px)
• Hmotnosť: 2,5 kg
• Rozmery: 336 × 164 × 105 mm
